КАБИНА (/)¤ АКСЕССУАРЫ (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я)(№-7)

Запчасти Komatsu D275A-2 КАБИНА (/)¤ АКСЕССУАРЫ (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

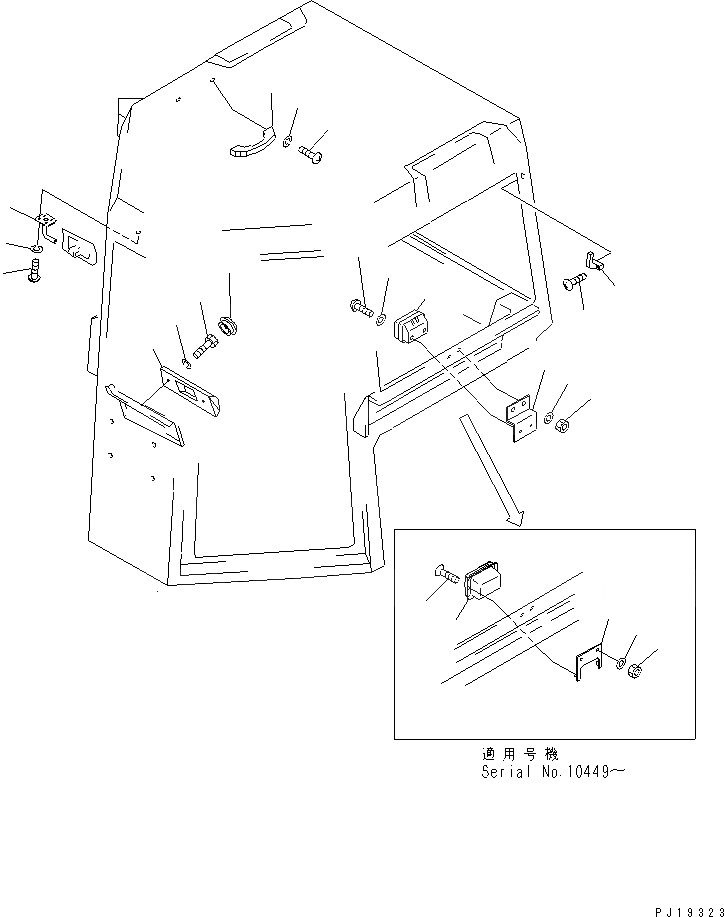

Схема запчастей Komatsu D275A-2 - КАБИНА (/)¤ АКСЕССУАРЫ (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
15
16
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$2

198-Z11-0032

STEEL CAB ASS'Y,(WITH FIRST AID BOX)

SN: 10001-10408

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A2 TO K0210-16A1.

-1шт.

1

195-Z11-1980

GRIP

SN: 10001-10470

1шт.

2

195-979-7710

SCREW

SN: 10001-10470

2шт.

3

01601-20513

WASHER,SPRING

SN: 10001-10470

2шт.

4

205-54-51250

HANGER

SN: 10001-10470

1шт.

5

195-979-7720

SCREW

SN: 10001-10470

2шт.

6

195-Z11-2170

STAY

SN: 10001-10470

1шт.

7

195-979-7710

SCREW

SN: 10001-10470

4шт.

8

01601-20513

WASHER,SPRING

SN: 10001-10470

4шт.

9

195-Z11-4350

ASHTRAY

SN: 10449-10470

1шт.

9

205-54-72240

ASHTRAY

SN: 10001-10448

1шт.

10

01224-20410

SCREW

SN: 10449-10470

2шт.

10

195-979-7720

SCREW

SN: 10001-10448

2шт.

11

01642-20405

WASHER

SN: 10001-10448

2шт.

12

195-Z11-4360

PLATE

SN: 10449-10470

1шт.

12

195-Z11-2730

PLATE

SN: 10001-10448

1шт.

13

01580-10605

NUT

SN: 10001-10470

2шт.

14

01643-30623

WASHER

SN: 10001-10470

2шт.

15

195-Z11-3280

BRACKET

SN: 10001-10470

1шт.

16

01010-81230

BOLT

SN: 10001-10470

2шт.

17

01602-21236

WASHER,SPRING

SN: 10001-10470

2шт.

18

195-Z11-2970

CAP

SN: 10001-10470

2шт.
