КАБИНА ROPS (КУЗОВ)

Запчасти Komatsu D31EX-21A-M КАБИНА ROPS (КУЗОВ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

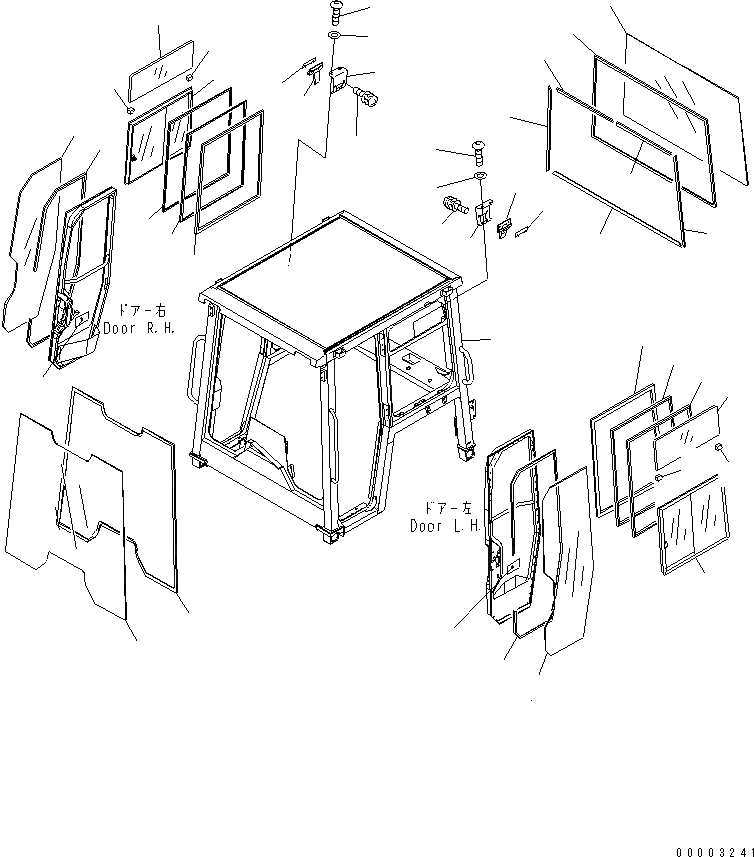

Схема запчастей Komatsu D31EX-21A-M - КАБИНА ROPS (КУЗОВ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

11Y-979-0016

ROPS CAB ASS'Y,STANDARD

SN: 50501-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A1 TO K0210-11A0.

-1шт.

1

11Y-979-1116

ROPS CAB

SN: 50501-UP

1шт.

2

11Y-979-1212

GLASS,FRONT

SN: 50501-UP

1шт.

3

11Y-979-1231

GLASS,REAR

SN: 50501-UP

1шт.

4

11Y-979-2551

GLASS,L.H.

SN: 50501-UP

1шт.

5

11Y-979-2591

GLASS,R.H.

SN: 50501-UP

1шт.

6

11Y-979-1220

SEAL

SN: 50501-UP

9шт.

7

11Y-979-1650

FINISHER

SN: 50501-UP

1шт.

8

11Y-979-1661

FINISHER

SN: 50501-UP

1шт.

9

11Y-979-1670

FINISHER

SN: 50501-UP

1шт.

10

11Y-979-1680

FINISHER

SN: 50501-UP

1шт.

11

11Y-979-1590

FINISHER

SN: 50501-UP

1шт.

12

11Y-979-1302

SASH ASS'Y,L.H. (SEE FIG.K0210-51A0A)

SN: 50501-UP

1шт.

13

11Y-979-1402

SASH ASS'Y,R.H. (SEE FIG.K0210-51A0A)

SN: 50501-UP

1шт.

14

11Y-979-2450

SEAL

SN: 50501-UP

4шт.

15

11Y-979-1470

SEAL

SN: 50501-UP

2шт.

16

11Y-979-1480

SEAL

SN: 50501-UP

4шт.

17

11Y-979-2430

GLASS,L.H.

SN: 50501-UP

1шт.

18

11Y-979-2440

GLASS,R.H.

SN: 50501-UP

1шт.

19

11Y-979-2460

LOCK ASS'Y

SN: 50501-UP

2шт.

20

11Y-979-2470

BRACKET

SN: 50501-UP

2шт.

21

11Y-979-2480

SHIM

SN: 50501-UP

2шт.

|21

11Y-979-2490

SHIM

SN: 50501-UP

4шт.

22

01023-70520

SCREW

SN: 50501-UP

4шт.

23

01245-00616

SCREW

SN: 50501-UP

4шт.

24

01643-70623

WASHER

SN: 50501-UP

4шт.

25

11Y-979-1251

TRIM

SN: 50501-UP

2шт.

26

09970-00230

PLATE¤ MARK,GALEO

SN: 50501-UP

2шт.
