КАБИНА (/) (ДЛЯ ДВОЙН. ЗАЩИТН. ОКНА)(№-)

Запчасти Komatsu D355A-3X КАБИНА (/) (ДЛЯ ДВОЙН. ЗАЩИТН. ОКНА)(№-) ОПЦИОННЫЕ КОМПОНЕНТЫ

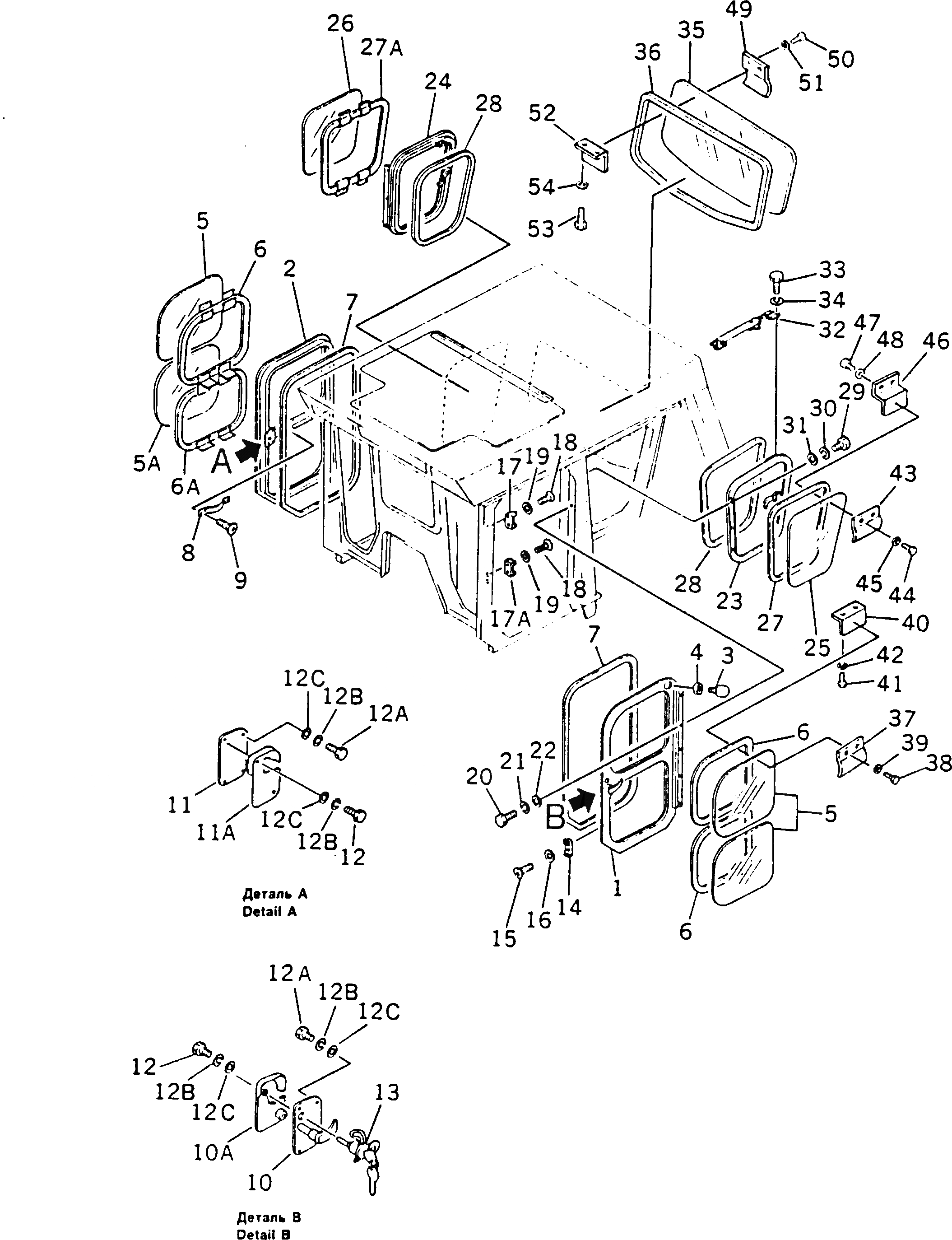

Схема запчастей Komatsu D355A-3X - КАБИНА (/) (ДЛЯ ДВОЙН. ЗАЩИТН. ОКНА)(№-) ОПЦИОННЫЕ КОМПОНЕНТЫ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

195-979-0041

ROPS CAB ASS'Y

SN: 4001-UP

1шт.

|1

195-979-0040

ROPS CAB ASS'Y

SN: 3633-4000

1шт.

|1

195-979-0051

ROPS CAB ASS'Y,(FOR INSIDE FRAME)

SN: 5385-UP

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.801C¤ 802C¤ 804C¤ AND 805C.

-1шт.

1

195-979-7370

DOOR,L.H.

SN: 3633-UP

1шт.

2

195-979-7380

DOOR,R.H.

SN: 3633-UP

1шт.

3

09453-00002

STOPPER

SN: 3633-UP

2шт.

4

01580-11210

NUT

SN: 3301-UP

2шт.

5

195-979-7180

GLASS

SN: 3633-UP

3шт.

5A

195-979-7210

GLASS

SN: 3633-UP

1шт.

6

195-979-7190

STRIP,WEATHER

SN: 3633-UP

3шт.

6A

195-979-7220

STRIP,WEATHER

SN: 3301-UP

1шт.

7

195-979-1692

SEAL (BONDED)

SN: 9001-UP

2шт.

|7

195-979-1690

SEAL (BONDED)

SN: 3301-9000

2шт.

8

565-54-13880

GRIP

SN: 3301-UP

2шт.

9

01225-40520

SCREW

SN: 3301-UP

8шт.

10

175-911-3143

LOCK ASS'Y

SN: 9001-UP

1шт.

|10

175-911-3142

LOCK ASS'Y,L.H.

SN: 3415-9000

1шт.

|10

175-911-3141

LOCK ASS'Y,L.H.

SN: 3301-3414

1шт.

10A

175-911-3280

COVER,L.H.

SN: 3415-9000

1шт.

11

175-911-3153

LOCK ASS'Y,R.H.

SN: 9001-UP

1шт.

|11

175-911-3152

LOCK ASS'Y,R.H.

SN: 3415-9000

1шт.

|11

175-911-3151

LOCK ASS'Y,R.H.

SN: 3301-3414

1шт.

11A

175-911-3290

COVER,R.H.

SN: 3412-UP

1шт.

12

01010-80645

BOLT

SN: 3415-UP

4шт.

|12

01225-40616

SCREW

SN: 3301-3414

8шт.

12A

01010-80620

BOLT

SN: 3415-UP

4шт.

12B

01602-20619

WASHER,SPRING

SN: 3415-UP

8шт.

12C

01643-30623

WASHER

SN: 3415-UP

8шт.

13

566-54-14430

KEY ASS'Y,L.H.

SN: 3301-UP

1шт.

14

566-54-14420

STOPPER

SN: 3301-UP

4шт.

15

01225-40816

SCREW

SN: 3301-UP

8шт.

16

565-54-13570

GLASS

SN: 3301-UP

8шт.

17

566-54-13410

STRIKER

SN: 9001-UP

4шт.

|17

566-54-13410

STRIKER

SN: 3301-9000

6шт.

17A

198-911-1440

STRIKER

SN: 9001-UP

2шт.

18

01225-40816

SCREW

SN: 3301-UP

12шт.

19

565-54-13570

GLASS

SN: 3301-UP

12шт.

20

01010-80820

BOLT

SN: 3633-UP

9шт.

21

01602-20825

WASHER,SPRING

SN: 3633-UP

9шт.

22

01643-30823

WASHER

SN: 3633-UP

9шт.

23

195-979-7350

DOOR,L.H.

SN: 3633-UP

1шт.

24

195-979-7360

DOOR,R.H.

SN: 3633-UP

1шт.

25

195-979-7230

GLASS,L.H.

SN: 3633-UP

1шт.

26

195-979-7250

GLASS,R.H.

SN: 3633-UP

1шт.

27

195-979-7240

STRIP,L.H.

SN: 3633-UP

1шт.

27A

195-979-7260

STRIP,R.H.

SN: 3633-UP

1шт.

28

195-979-1712

SEAL (BONDED)

SN: 9001-UP

2шт.

|28

195-979-1710

SEAL (BONDED)

SN: 3301-9000

2шт.

29

01010-80820

BOLT

SN: 3301-UP

6шт.

30

01602-20825

WASHER,SPRING

SN: 3301-UP

6шт.

31

01643-30825

WASHER

SN: 3301-UP

6шт.

32

195-979-5410

STAY ASS'Y

SN: 3301-UP

2шт.

33

01010-80820

BOLT

SN: 3301-UP

8шт.

34

01602-20825

WASHER,SPRING

SN: 3301-UP

8шт.

35

195-979-7270

GLASS,REAR

SN: 3633-UP

1шт.

36

195-979-7280

STRIP,WEATHER

SN: 3633-UP

1шт.

37

195-979-7310

PLATE

SN: 3633-UP

10шт.

38

01010-80816

BOLT

SN: 3633-UP

32шт.

39

01643-30823

WASHER

SN: 3633-UP

32шт.

40

195-979-7320

PLATE

SN: 3633-UP

16шт.

41

01010-80816

BOLT

SN: 3633-UP

32шт.

42

01643-30823

WASHER

SN: 3633-UP

32шт.

43

195-979-7310

PLATE

SN: 3633-UP

8шт.

44

01010-80816

BOLT

SN: 3633-UP

16шт.

45

01643-30823

WASHER

SN: 3633-UP

16шт.

46

195-979-7330

PLATE

SN: 3633-UP

8шт.

47

01010-80816

BOLT

SN: 3633-UP

16шт.

48

01643-30823

WASHER

SN: 3633-UP

16шт.

49

195-979-7310

PLATE

SN: 3633-UP

8шт.

50

01010-80816

BOLT

SN: 3633-UP

16шт.

51

01643-30823

WASHER

SN: 3633-UP

16шт.

52

195-979-7320

PLATE

SN: 3633-UP

8шт.

53

01010-80816

BOLT

SN: 3633-UP

16шт.

54

01643-30823

WASHER

SN: 3633-UP

16шт.
