РАМА ПРЯМ. ОТВАЛА

Запчасти Komatsu D40PLL-3 РАМА ПРЯМ. ОТВАЛА РАБОЧЕЕ ОБОРУДОВАНИЕ

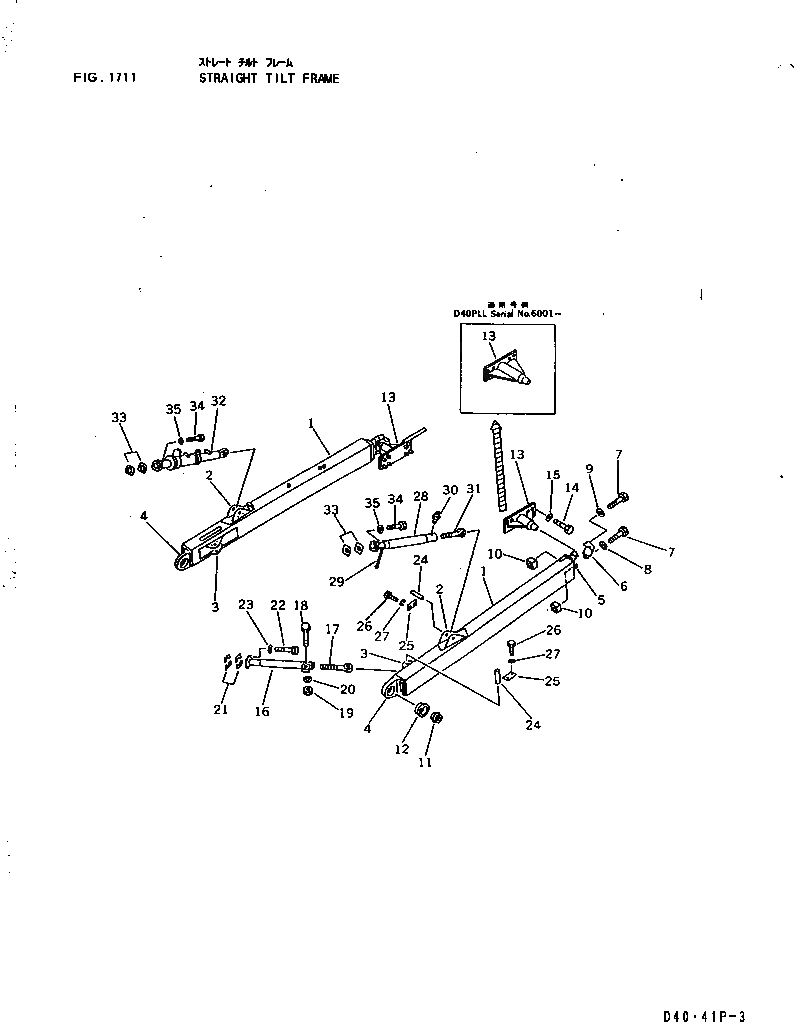

Схема запчастей Komatsu D40PLL-3 - РАМА ПРЯМ. ОТВАЛА РАБОЧЕЕ ОБОРУДОВАНИЕ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

12F-70-00200

FRAME ASS'Y,L.H. (P)

SN: 6001-UP

1шт.

|$1

12F-B71-0100

FRAME ASS'Y,L.H. (PL) (PLL)

SN: 6001-UP

1шт.

|$2

12F-70-00211

FRAME ASS'Y,R.H. (P)

SN: .-UP

1шт.

|$3

0

FRAME ASS'Y,R.H. (P)

SN: 6001-.

1шт.

|$4

12F-B71-0110

FRAME ASS'Y,R.H. (PL) (PLL)

SN: 6001-UP

1шт.

1

0

FRAME,L.H. (P)

SN: 6001-UP

1шт.

1

0

FRAME,L.H. (PL) (PLL)

SN: 6001-UP

1шт.

1

0

FRAME,R.H. (P)

SN: 6001-UP

1шт.

1

0

FRAME,R.H. (PL) (PLL)

SN: 6001-UP

1шт.

2

12F-70-32181

BRACKET,L.H. (WELDED)

SN: 6001-UP

1шт.

2

12F-70-32191

BRACKET,R.H. (WELDED)

SN: 6001-UP

1шт.

3

12F-70-32171

BRACKET,(P) (WELDED)

SN: 6001-UP

2шт.

3

12F-70-32191

BRACKET,L.H. (PL) (PLL) (WELDED)

SN: 6001-UP

2шт.

3

12F-70-32181

BRACKET,R.H. (PL) (PLL) (WELDED)

SN: 6001-UP

2шт.

4

12F-70-21250

JOINT (WELDED)

SN: 6001-UP

1шт.

5

0

PIVOT

SN: 6001-UP

1шт.

6

130-70-13231

CAP,L.H.

SN: 6001-UP

1шт.

6

12F-70-32141

CAP,R.H.

SN: 6001-UP

1шт.

7

01011-62445

BOLT

SN: 6001-UP

2шт.

8

01643-32460

WASHER

SN: 6001-UP

1шт.

9

01643-32460

WASHER,L.H.

SN: 6001-UP

1шт.

9

130-961-2580

WASHER,R.H.

SN: .-UP

1шт.

9

0

WASHER,R.H.

SN: 6001-.

1шт.

10

130-70-13241

NUT

SN: 6001-UP

2шт.

11

12F-70-21260

BEARING

SN: 6001-UP

2шт.

12

12F-70-21270

BEARING

SN: 6001-UP

2шт.

13

12F-70-32212

TRUNNION,L.H. (P)

SN: 6001-UP

1шт.

13

12F-B71-3171

TRUNNION,L.H. (PL)

SN: 6001-UP

1шт.

13

12F-B74-3131

TRUNNION,L.H. (PLL)

SN: 6001-UP

1шт.

13

12F-70-32222

TRUNNION,R.H. (P)

SN: 6001-UP

1шт.

13

12F-B71-3181

TRUNNION,R.H. (PL)

SN: 6001-UP

1шт.

13

12F-B74-3141

TRUNNION,R.H. (PLL)

SN: 6001-UP

1шт.

14

01010-32045

BOLT,(P)

SN: 6001-UP

16шт.

14

01010-32055

BOLT,(PL) (PLL)

SN: 6001-UP

16шт.

15

01643-32060

WASHER

SN: 6001-UP

16шт.

|$35

12F-70-00051

BRACE ASS'Y

SN: 6001-UP

2шт.

16

12F-70-21210

BRACE

SN: 6001-UP

1шт.

17

12F-70-11260

SCREW

SN: 6001-UP

1шт.

18

01011-32000

BOLT

SN: 6001-UP

1шт.

19

01580-12016

NUT

SN: 6001-UP

1шт.

20

01643-32060

WASHER

SN: 6001-UP

1шт.

21

144-817-0620

SHIM ASS'Y

SN: 6001-UP

2шт.

21

0

SHIM, 0.5MM

SN: 6001-UP

6шт.

21

0

SHIM, 1.0MM

SN: 6001-UP

8шт.

22

01010-31865

BOLT

SN: 6001-UP

8шт.

23

01643-31845

WASHER

SN: 6001-UP

8шт.

24

12F-70-11350

PIN

SN: 6001-UP

4шт.

25

04082-00212

LOCK

SN: 6001-UP

4шт.

26

01010-31225

BOLT

SN: 6001-UP

8шт.

27

01602-01236

WASHER,SPRING

SN: 6001-UP

8шт.

|$50

12F-70-00041

BRACE ASS'Y

SN: 6001-UP

1шт.

28

12F-70-21330

BRACE

SN: 6001-UP

1шт.

29

101-71-12250

LEVER

SN: 6001-UP

1шт.

30

07020-00000

FITTING,GREASE

SN: 6001-UP

1шт.

31

12F-70-31351

SCREW

SN: 6001-UP

1шт.

32

12F-63-52500

CYLINDER ASS'Y

SN: 6001-UP

1шт.

33

112-71-00070

SHIM ASS'Y

SN: 6001-UP

2шт.

33

0

SHIM, 0.5MM

SN: 6001-UP

4шт.

33

0

SHIM, 1.0MM

SN: 6001-UP

4шт.

34

01010-31650

BOLT

SN: 6001-UP

8шт.

35

01643-31645

WASHER

SN: 6001-UP

8шт.

|$$62

SERVICE PARTS

-1шт.

1

130-70-00072

PIVOT ASS'Y,L.H.

SN: 6001-UP

1шт.

1

12F-70-00221

PIVOT ASS'Y,R.H.

SN: .-UP

1шт.

1

0

PIVOT ASS'Y,R.H.

SN: 6001-.

1шт.

5

0

PIVOT

SN: 6001-UP

1шт.

6

130-70-13231

CAP,L.H.

SN: 6001-UP

1шт.

6

12F-70-32141

CAP,R.H.

SN: 6001-UP

1шт.

7

01011-62445

BOLT

SN: 6001-UP

2шт.

8

01643-32460

WASHER

SN: 6001-UP

1шт.

9

01643-32460

WASHER,L.H.

SN: 6001-UP

1шт.

9

130-961-2580

WASHER,R.H.

SN: .-UP

1шт.

9

0

WASHER,R.H.

SN: 6001-.

1шт.

10

130-70-13241

NUT

SN: 6001-UP

2шт.
