ТРАНСМИССИЯ (ПЕРЕД. И 3 КОЖУХ) (/7)

Запчасти Komatsu D41A-5 ТРАНСМИССИЯ (ПЕРЕД. И 3 КОЖУХ) (/7) ОСНОВН. МУФТА¤ ДЕМПФЕР¤ ТРАНСМИССИЯ¤ РУЛЕВ. УПРАВЛЕНИЕ И КОНЕЧНАЯ ПЕРЕДАЧА

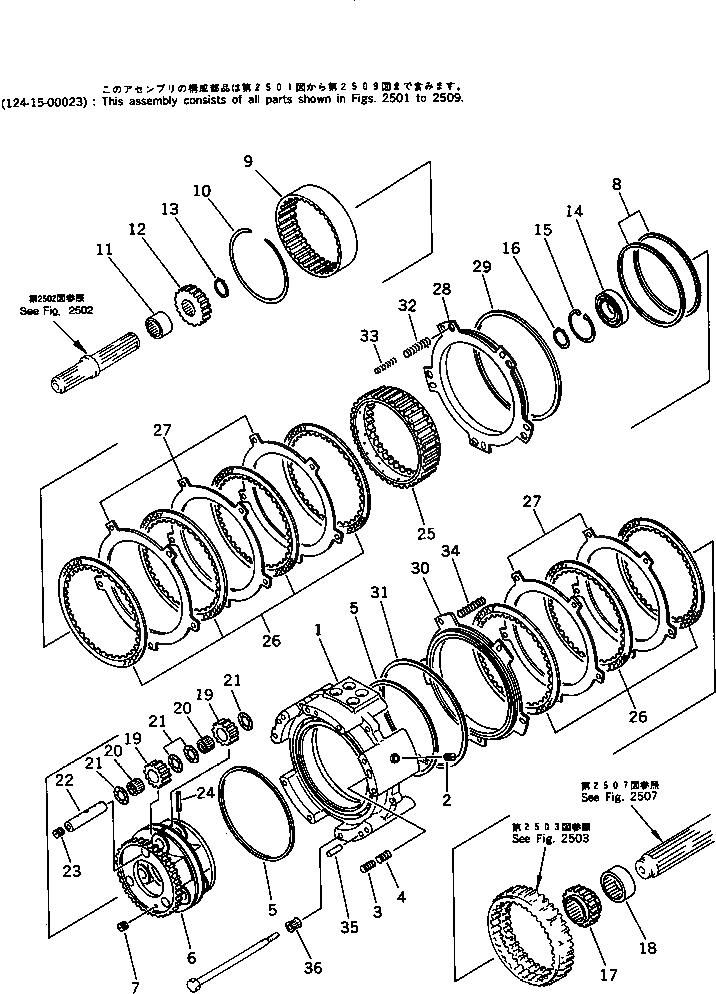

Схема запчастей Komatsu D41A-5 - ТРАНСМИССИЯ (ПЕРЕД. И 3 КОЖУХ) (/7) ОСНОВН. МУФТА¤ ДЕМПФЕР¤ ТРАНСМИССИЯ¤ РУЛЕВ. УПРАВЛЕНИЕ И КОНЕЧНАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

124-15-00023

TRANSMISSION ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2501 TO 2509.

-1шт.

|1

124-15-00210

HOUSING ASS'Y

SN: 10001-UP

1шт.

1

0

HOUSING

SN: 10001-UP

1шт.

2

568-15-11380

PLUG

SN: 10001-UP

1шт.

3

287-15-15360

PISTON

SN: 10001-UP

1шт.

4

234-15-15120

SPRING

SN: 10001-UP

1шт.

5

124-15-41910

RING,SEAL

SN: 10001-UP

2шт.

|6

124-15-00270

CARRIER ASS'Y

SN: 10001-UP

1шт.

6

0

CARRIER

SN: 10001-UP

1шт.

7

145-14-11320

PLUG

SN: 10001-UP

1шт.

8

07018-12055

RING,SEAL

SN: 10001-UP

2шт.

9

124-15-42620

GEAR,RING

SN: 10001-UP

1шт.

10

124-15-49510

RING,SNAP

SN: 10001-UP

1шт.

11

124-15-42170

SPACER

SN: 10001-UP

1шт.

12

124-15-42220

GEAR

SN: 10001-UP

1шт.

13

04064-03515

RING,SNAP

SN: 10001-UP

1шт.

14

06000-06209

BEARING,BALL

SN: 10001-UP

1шт.

15

04065-08530

RING,SNAP

SN: 10001-UP

1шт.

16

04064-04518

RING,SNAP

SN: 10001-UP

1шт.

17

124-15-42230

GEAR

SN: 10001-UP

1шт.

18

124-15-42150

SPACER

SN: 10001-UP

1шт.

19

124-15-42420

GEAR

SN: 10001-UP

6шт.

20

09232-02525

BEARING,NEEDLE

SN: 10001-UP

6шт.

21

09233-12620

WASHER,THRUST

SN: 10085-UP

12шт.

|21

0

WASHER,THRUST

SN: 10001-10084

12шт.

|22

124-15-00230

SHAFT ASS'Y

SN: 10001-UP

3шт.

22

0

SHAFT

SN: 10001-UP

1шт.

23

145-14-11320

PLUG

SN: 10001-UP

1шт.

24

04025-00424

PIN,SPRING

SN: 10001-UP

3шт.

25

124-15-42630

GEAR,RING

SN: 10001-UP

1шт.

26

23S-15-12710

DISC

SN: 10075-UP

7шт.

|26

0

DISC

SN: 10001-10074

7шт.

27

124-15-42720

PLATE

SN: 10001-UP

5шт.

28

124-15-42740

PISTON

SN: 10001-UP

1шт.

29

124-15-41920

RING,SEAL

SN: 10001-UP

1шт.

30

124-15-42760

PISTON

SN: 10001-UP

1шт.

31

113-15-12870

RING,SEAL

SN: 10001-UP

1шт.

32

145-14-12790

SPRING¤ (L= 59.0)

SN: 10001-UP

5шт.

33

124-15-42920

SPRING

SN: 10001-UP

5шт.

34

568-15-15390

SPRING

SN: 10001-UP

5шт.

35

04020-01228

PIN,DOWEL

SN: 10001-UP

2шт.

36

124-15-41380

SLEEVE

SN: 10001-UP

10шт.
