КАБИНА (ДВЕРЬ) (ДЕМПФЕР, ОКНА, ДВОРНИКИ)

Запчасти Komatsu D41E6T КАБИНА (ДВЕРЬ) (ДЕМПФЕР, ОКНА, ДВОРНИКИ) OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

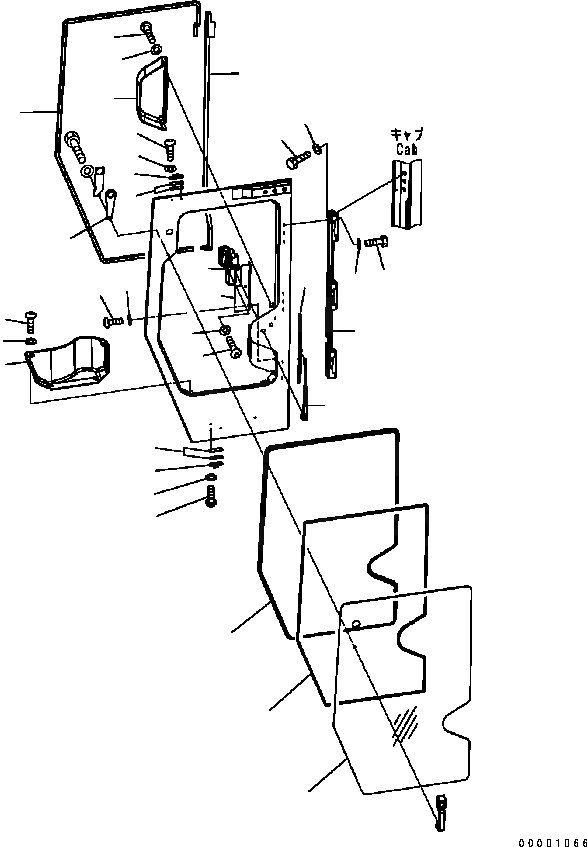

Схема запчастей Komatsu D41E6T - КАБИНА (ДВЕРЬ) (ДЕМПФЕР, ОКНА, ДВОРНИКИ) OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
5
22
24
23
3
4
1
2
26
27
6
16
15
10
20
21
19
13
12
14
11
18
27
26
25
17
2
1
9
3
4
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

17A-Z11-0010

CAB ASS'Y

SN: B35001-UP

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS. K0210-01A0 TO K0210-14A0.

-1шт.

|$3

17A-Z11-0020

DOOR ASS'Y{L. H. }

SN: B35001-UP

1шт.

|$4

17A-Z11-0030

DOOR ASS'Y{R. H. }

SN: B35001-UP

1шт.

|$5

THESE ASSEMBLISE CONSIST OF ALL PARTS SHOWN IN FIGS. K0210-02A0 AND K0210-03A0.

-1шт.

1

14X-911-1690

DUMPER

SN: B35001-UP

2шт.

2

14X-911-1761

SHIM, 1. 2MM

SN: B35001-UP

8шт.

3

01245-00616

SCREW

SN: B35001-UP

4шт.

4

01643-70623

WASHER

SN: B35001-UP

4шт.

5

17A-Z11-3362

SEAL{L. H. }

SN: B35001-UP

1шт.

|$11

17A-Z11-1870

SEAL{R. H. }

SN: B35001-UP

1шт.

6

17A-Z11-3371

SEAL{L. H. }

SN: B35001-UP

1шт.

|$13

17A-Z11-1880

SEAL{R. H. }

SN: B35001-UP

1шт.

7

17A-Z11-1261

GLASS{L. H. }

SN: B35001-UP

1шт.

|$15

17A-Z11-1271

GLASS{R. H. }

SN: B35001-UP

1шт.

8

17A-Z11-1280

SEAL

SN: B35001-UP

1шт.

9

17A-Z11-3382

TRIM

SN: B35001-UP

1шт.

10

17A-Z11-3160

RUBBER

SN: B35001-UP

1шт.

11

17A-Z11-2521

MOTOR ASS'Y

SN: B35001-UP

1шт.

|$20

17A-Z11-2430

MOTOR ASS'Y

SN: B35001-UP

1шт.

12

01245-00616

SCREW

SN: B35001-UP

2шт.

13

01643-70623

WASHER

SN: B35001-UP

2шт.

14

17A-Z11-3611

PLATE{L. H. }

SN: B35001-UP

1шт.

|$24

17A-Z11-3621

PLATE{R. H. }

SN: B35001-UP

1шт.

15

01245-00825

SCREW

SN: B35001-UP

2шт.

16

01643-70823

WASHER

SN: B35001-UP

2шт.

17

17A-Z11-2570

ARM{WIPER}

SN: B35001-UP

1шт.

18

17A-Z11-2581

BLADE{WIPER}

SN: B35001-UP

1шт.

19

17A-Z11-3631

POCKET{L. H. }

SN: B35001-UP

1шт.

|$30

17A-Z11-3641

POCKET{R. H. }

SN: B35001-UP

1шт.

20

17A-Z11-1890

CLIP

SN: B35001-UP

4шт.

21

17A-Z11-2811

PLATE

SN: B35001-UP

4шт.

22

17A-Z11-3651

COVER

SN: B35001-UP

1шт.

23

17A-Z11-1890

CLIP

SN: B35001-UP

4шт.

24

17A-Z11-2811

PLATE

SN: B35001-UP

4шт.

25

17A-Z11-3661

HINGE{L. H. }

SN: B35001-UP

1шт.

|$37

17A-Z11-3671

HINGE{R. H. }

SN: B35001-UP

1шт.

26

01010-81030

BOLT

SN: B35001-UP

18шт.

27

01643-71032

WASHER

SN: B35001-UP

18шт.
