ТРАНСМИССИЯ (PRESSURE КЛАПАН)

Запчасти Komatsu D41E6T ТРАНСМИССИЯ (PRESSURE КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

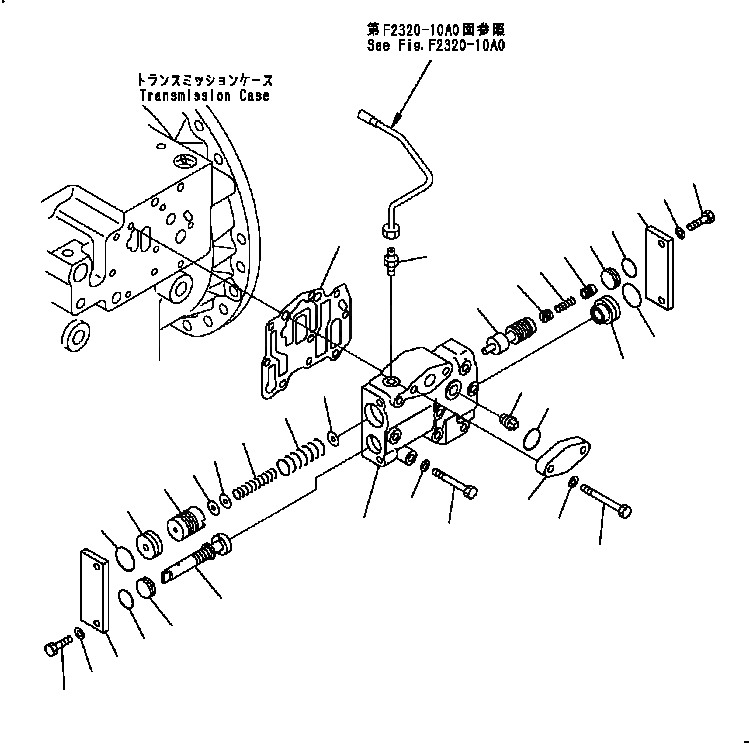

Схема запчастей Komatsu D41E6T - ТРАНСМИССИЯ (PRESSURE КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
27
21
21
8
9
7
15
15
17
19
18
10A
11
20
23
22
26
24
26
25
1
14
5
4
13
12
3
10
11
2
15
16
17
19
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

124-15-51010

TRANSMISSION ASS'Y

SN: B35001-UP

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS. F2320-01A0 TO F2320-13A0.

-1шт.

|$3

124-15-57000

VALVE ASS'Y

SN: B35001-UP

1шт.

1

124-15-55110

BODY, VALVE

SN: B35001-UP

1шт.

2

124-15-55321

SPOOL

SN: B35001-UP

1шт.

3

124-15-55221

VALVE

SN: B35001-UP

1шт.

4

154-15-46140

SPRING{(L= 60. 5)}

SN: B35001-UP

1шт.

5

124-15-55290

SPRING{(L= 64. 0)}

SN: B35001-UP

1шт.

6

124-15-55210

SPOOL

SN: B35001-UP

1шт.

7

103-15-15450

VALVE

SN: B35001-UP

1шт.

8

103-15-15460

VALVE

SN: B35001-UP

1шт.

9

125-15-15290

SPRING{(L= 26. 0)}

SN: B35001-UP

1шт.

10

104-15-25330

STOPPER

SN: B35001-UP

1шт.

|$14

124-15-55390

STOPPER

SN: B35001-UP

1шт.

11

07000-73025

O-RING\((K3)\)

SN: B35001-UP

2шт.

12

113-15-25260

SHIM, 0. 5MM

SN: B35001-UP

3шт.

13

113-15-25270

SHIM, 0. 2MM

SN: B35001-UP

3шт.

14

569-15-36480

SHIM, 0. 5MM

SN: B35001-UP

3шт.

15

104-15-25340

STOPPER

SN: B35001-UP

2шт.

16

07000-72020

O-RING\((K3)\)

SN: B35001-UP

2шт.

17

103-15-25350

PLATE

SN: B35001-UP

2шт.

18

01010-80820

BOLT

SN: B35001-UP

4шт.

19

01643-50823

WASHER

SN: B35001-UP

4шт.

20

07042-00211

PLUG

SN: B35001-UP

1шт.

21

07213-50710

CONNECTOR

SN: B35001-UP

1шт.

22

07336-50516

FLANGE

SN: B35001-UP

1шт.

23

07000-73025

O-RING\((K3)\)

SN: B35001-UP

1шт.

24

01010-80875

BOLT

SN: B35001-UP

2шт.

25

01010-80860

BOLT

SN: B35001-UP

8шт.

26

01643-50823

WASHER

SN: B35001-UP

10шт.

27

124-15-55140

GASKET\((K3)\)

SN: B35001-UP

1шт.
