ВОДЯНАЯ ПОМПА TUBING И ТРУБЫ(№79-)

Запчасти Komatsu VTA-1710-1B ВОДЯНАЯ ПОМПА TUBING И ТРУБЫ(№79-) ОХЛАЖД-Е И ЭЛЕКТРИКАS

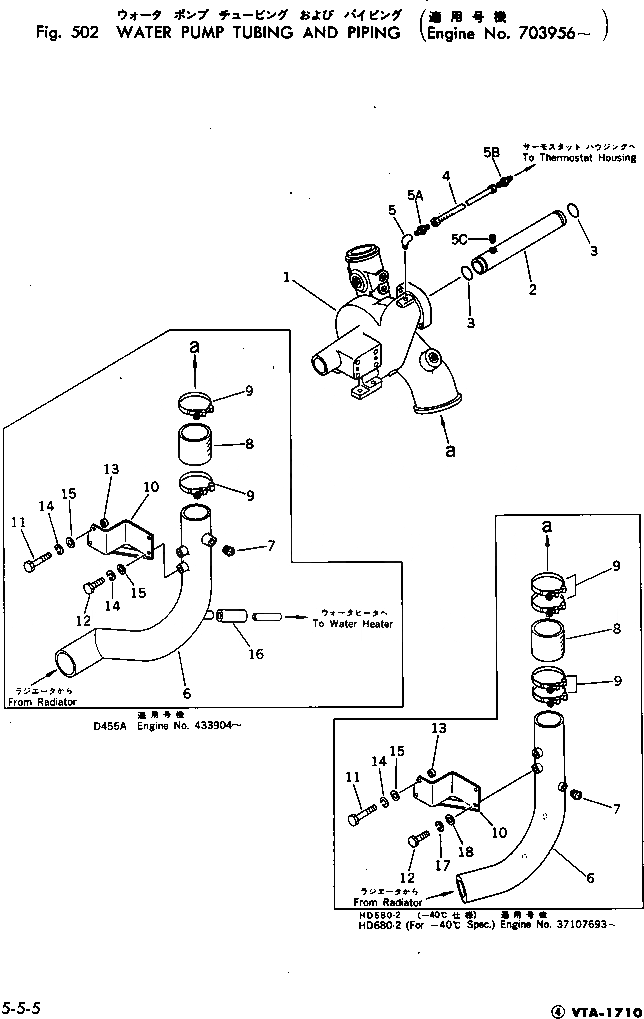

Схема запчастей Komatsu VTA-1710-1B - ВОДЯНАЯ ПОМПА TUBING И ТРУБЫ(№79-) ОХЛАЖД-Е И ЭЛЕКТРИКАS
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

CU3011723

WATER PUMP ASS'Y,(SEE FIG.501A)

SN: 703956-UP

1шт.

2

CU199776

TUBE

SN: 703956-UP

1шт.

3

CU122981

O-RING

SN: 703956-UP

2шт.

4

CUAS-0402200SS

HOSE,FLEXIBLE

SN: 703956-UP

1шт.

5

CUS-1047A

ELBOW

SN: 703956-UP

1шт.

5A

CU139969

NIPPLE

SN: 703956-UP

1шт.

5B

CU68138

ELBOW

SN: 703956-UP

1шт.

5C

CU3002158

PLUG

SN: 703956-UP

1шт.

6

6715-61-6451

PIPE

SN: 719947-UP

1шт.

6

6715-61-6450

PIPE

SN: 703956-719951

1шт.

6

6715-64-6454

PIPE,(B)

SN: 755211-UP

1шт.

6

6715-64-6452

PIPE,(B)

SN: 755206-755210

1шт.

7

07042-00415

PLUG

SN: 703956-UP

1шт.

8

CU64978

HOSE

SN: 703956-UP

1шт.

8

CU3001830

HOSE,(B)

SN: 703950-UP

1шт.

9

CU140315

CLAMP

SN: 703956-UP

2шт.

10

6715-21-6840

BRACKET

SN: 703956-UP

1шт.

11

02010-20670

BOLT

SN: 703956-UP

2шт.

12

02010-20622

BOLT

SN: 703956-UP

2шт.

13

6631-11-6390

SPACER

SN: 703956-UP

2шт.

14

01602-00929

WASHER,SPRING

SN: 703956-UP

4шт.

15

01640-21016

WASHER

SN: 703956-UP

4шт.

16

175-911-4380

HOSE

SN: 755211-UP

1шт.

1

CU3011723

WATER PUMP ASS'Y,(SEE FIG.501A)

SN: 703956-UP

1шт.

2

CU199776

TUBE

SN: 703956-UP

1шт.

3

CU122981

O-RING

SN: 703956-UP

2шт.

4

CUAS-0402200SS

HOSE,FLEXIBLE

SN: 703956-UP

1шт.

5

CUS-1047A

ELBOW

SN: 703956-UP

1шт.

5A

CU139969

NIPPLE

SN: 703956-UP

1шт.

5B

CU68138

ELBOW

SN: 703956-UP

1шт.

5C

CU3002158

PLUG

SN: 703956-UP

1шт.

6

6715-61-6451

PIPE

SN: 719947-UP

1шт.

6

6715-61-6450

PIPE

SN: 703956-719951

1шт.

6

6715-64-6454

PIPE,(B)

SN: 755211-UP

1шт.

6

6715-64-6452

PIPE,(B)

SN: 755206-755210

1шт.

7

07042-00415

PLUG

SN: 703956-UP

1шт.

8

CU64978

HOSE

SN: 703956-UP

1шт.

8

CU3001830

HOSE,(B)

SN: 703950-UP

1шт.

9

CU140315

CLAMP

SN: 703956-UP

2шт.

10

6715-21-6840

BRACKET

SN: 703956-UP

1шт.

11

02010-20670

BOLT

SN: 703956-UP

2шт.

12

02010-20622

BOLT

SN: 703956-UP

2шт.

13

6631-11-6390

SPACER

SN: 703956-UP

2шт.

14

01602-00929

WASHER,SPRING

SN: 703956-UP

4шт.

15

01640-21016

WASHER

SN: 703956-UP

4шт.

16

175-911-4380

HOSE

SN: 755211-UP

1шт.
