КАБИНА (ЭЛЕКТР. ОБОРУД-Е) (ПЕРЕКЛЮЧАТЕЛЬ, ОСВЕЩЕНИЕ, ДВОРНИКИ)

Запчасти Komatsu D61EX-15 КАБИНА (ЭЛЕКТР. ОБОРУД-Е) (ПЕРЕКЛЮЧАТЕЛЬ, ОСВЕЩЕНИЕ, ДВОРНИКИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

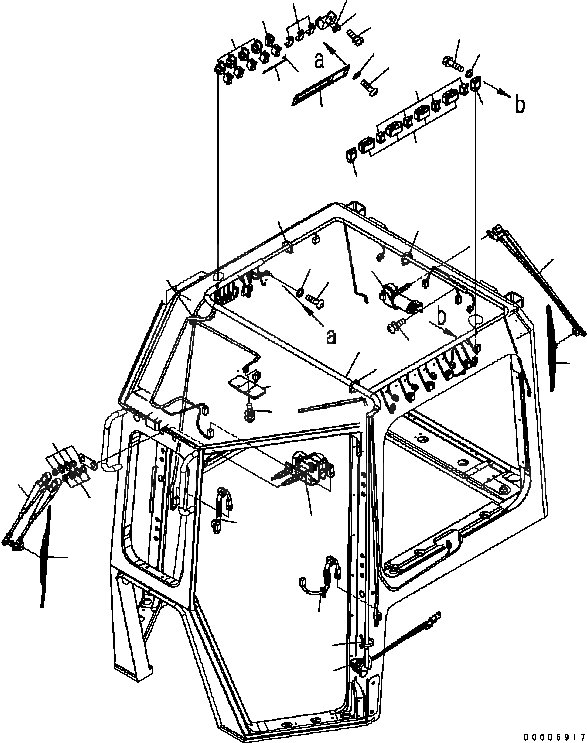

Схема запчастей Komatsu D61EX-15 - КАБИНА (ЭЛЕКТР. ОБОРУД-Е) (ПЕРЕКЛЮЧАТЕЛЬ, ОСВЕЩЕНИЕ, ДВОРНИКИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
1
2
4
16
15
17
7
6
14
8
3
5
22
12
13
21
21
19
18
28
11
21
9
10
21
29
23
13
30
31
25
26
25
27
24
25
24
21
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

17A-Z11-0042

CAB ASSEMBLY

SN: B40001-UP

1шт.

|1

17A-Z11-0062

CAB ASSEMBLY, (RADIO LESS)

SN: B40001-UP

1шт.

|1

17A-Z11-0102

CAB ASSEMBLY, (AM/FM RADIO)

SN: B40001-UP

1шт.

|1

17A-Z11-0112

CAB ASSEMBLY, (AM/FM CASSETTE STEREO)

SN: B40001-UP

1шт.

|$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210

-1шт.

1

20T-06-71410

SWITCH, WIPER

SN: B40001-UP

4шт.

2

14X-911-3710

SWITCH, LAMP

SN: B40001-UP

1шт.

3

17A-Z11-2491

PLATE

SN: B40001-UP

1шт.

4

421-06-36180

CAP

SN: B40001-UP

3шт.

5

17A-Z11-2113

PANEL

SN: B40001-UP

1шт.

6

01245-00616

SCREW

SN: B40001-UP

4шт.

7

01643-70623

WASHER

SN: B40001-UP

4шт.

8

17A-Z11-2350

PANEL

SN: B40001-UP

1шт.

9

421-06-26210

LAMP ASSEMBLY

SN: B40001-UP

1шт.

|9

421-06-26250

LENS

SN: B40001-UP

2шт.

|9

421-06-26260

BULB, 10W

SN: B40001-UP

2шт.

10

01023-10520

SCREW

SN: B40001-UP

2шт.

11

17A-Z11-2143

WIRING HARNESS

SN: B40001-UP

1шт.

12

17A-Z11-2420

RELAY

SN: B40001-UP

4шт.

13

198-911-9240

RELAY ASSEMBLY

SN: B40001-UP

2шт.

14

569-06-61960

RELAY

SN: B40001-UP

4шт.

15

08041-01000

FUSE, 10A

SN: B40001-UP

7шт.

16

08041-02000

FUSE, 20A

SN: B40001-UP

3шт.

|20

08044-00600

BOX

SN: B40001-UP

1шт.

17

01023-20520

SCREW

SN: B40001-UP

2шт.

18

01245-00820

SCREW

SN: B40001-UP

2шт.

19

01643-70823

WASHER

SN: B40001-UP

2шт.

20

14X-911-4541

BOOT

SN: B40001-UP

1шт.

21

08034-20519

BAND

SN: B40001-UP

17шт.

22

01010-80616

BOLT

SN: B40001-UP

10шт.

23

01643-70623

WASHER

SN: B40001-UP

10шт.

24

17A-Z11-2161

SWITCH

SN: B40001-UP

2шт.

25

17A-Z11-2511

WIPER MOTOR

SN: B40001-UP

1шт.

26

17A-Z11-2530

WIPER ASSEMBLY

SN: B40001-UP

1шт.

27

17A-Z11-2540

BLADE

SN: B40001-UP

1шт.

28

198-Z11-2540

WIPER MOTOR

SN: B40001-UP

1шт.

29

01023-10520

SCREW

SN: B40001-UP

2шт.

30

421-56-21760

ARM, WIPER

SN: B40001-UP

1шт.

31

421-56-21770

BLADE, WIPER

SN: B40001-UP

1шт.
