/ / / / / / ОСНОВН. КОНСТРУКЦИЯ (P.P.C.КЛАПАН ТРУБЫ)

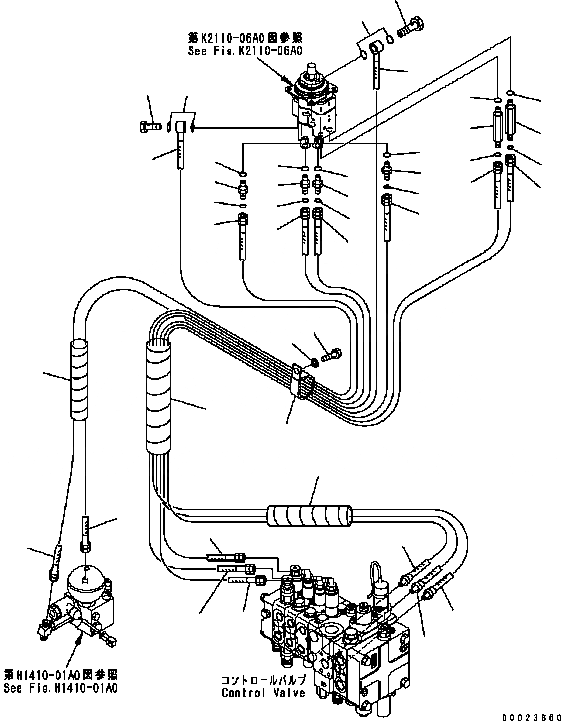

Запчасти Komatsu D61PX-15 ОСНОВН. КОНСТРУКЦИЯ (P.P.C.КЛАПАН ТРУБЫ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu D61PX-15 - ОСНОВН. КОНСТРУКЦИЯ (P.P.C.КЛАПАН ТРУБЫ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/D61PX15B/k00123a.png)
15
16
9
20
19
21
6
20
19
21
4
20
19
21
5
8
21
19
20
18
17
10
11
14
13
24
22
23
23
24
22
23
3
12
1
2
7
8
6
3
4
5
10
9
1
08210-02902
SPIRAL TUBE
SN: B40001-UP
1шт.
2
08210-01803
SPIRAL TUBE
SN: B40001-UP
1шт.
3
134-62-71611
HOSE
SN: B40001-UP
1шт.
|3
20U-62-22190
O-RING
SN: B40001-UP
1шт.
|3
21U-62-34750
BAND, BLUE
SN: B40001-UP
2шт.
4
134-62-71661
HOSE
SN: B40001-UP
1шт.
|4
20U-62-22190
O-RING
SN: B40001-UP
1шт.
|4
21U-62-34770
BAND, WHITE
SN: B40001-UP
2шт.
5
134-62-71661
HOSE
SN: B40001-UP
1шт.
|5
20U-62-22190
O-RING
SN: B40001-UP
1шт.
|5
21U-62-34740
BAND, ORANGE
SN: B40001-UP
2шт.
6
134-62-71760
HOSE
SN: B40001-UP
1шт.
|6
21U-62-34760
BAND, RED
SN: B40001-UP
2шт.
7
8236-62-5840
HOSE
SN: B40001-UP
1шт.
|7
21U-62-34730
BAND, GREEN
SN: B40001-UP
2шт.
8
8236-62-5840
HOSE
SN: B40001-UP
1шт.
|8
21U-62-34780
BAND, BROWN
SN: B40001-UP
2шт.
9
134-62-71631
HOSE
SN: B40001-UP
1шт.
|9
21U-62-34760
BAND, RED
SN: B40001-UP
2шт.
|9
21U-62-34780
BAND, BROWN
SN: B40001-UP
2шт.
10
134-62-71641
HOSE
SN: B40001-UP
1шт.
11
08210-01803
SPIRAL TUBE
SN: B40001-UP
1шт.
12
21J-62-17180
CLIP
SN: B40001-UP
1шт.
13
01010-81220
BOLT
SN: B40001-UP
1шт.
14
01643-31232
WASHER
SN: B40001-UP
1шт.
15
702-16-53240
PLUG
SN: B40001-UP
1шт.
16
07000-12018
O-RING
SN: B40001-UP
2шт.
17
203-62-57730
BOLT
SN: B40001-UP
1шт.
18
07000-12018
O-RING
SN: B40001-UP
2шт.
19
02781-00210
UNION
SN: B40001-UP
4шт.
20
07002-11423
O-RING
SN: B40001-UP
4шт.
21
02896-11008
O-RING
SN: B40001-UP
4шт.
22
11Y-62-12390
UNION
SN: B40001-UP
2шт.
23
02896-11008
O-RING
SN: B40001-UP
2шт.
24
07002-11423
O-RING
SN: B40001-UP
2шт.
