/ / / / / / ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/)

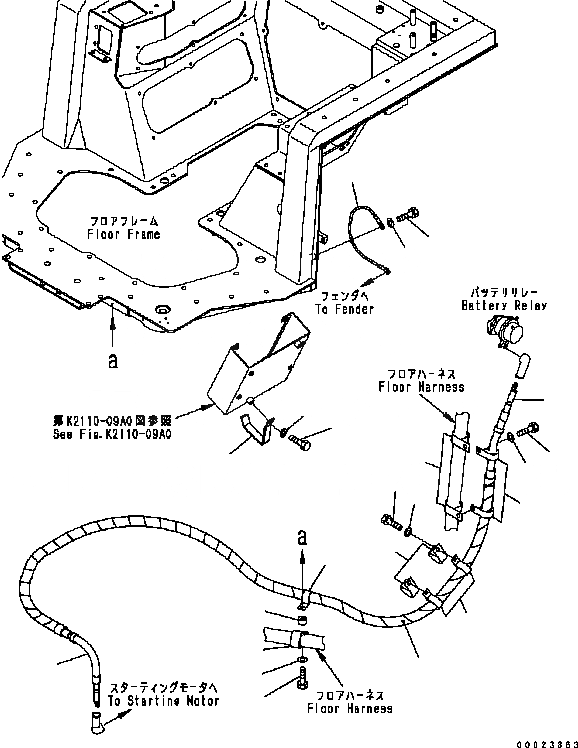

Запчасти Komatsu D61PX-15 ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu D61PX-15 - ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/D61PX15B/k00133a.png)
12
13
14
15
17
16
4
7
8
4
3
9
4
11
10
1
2
3
3
6
5
1
1
134-06-72131
CABLE
SN: B40001-UP
1шт.
2
08017-21920
CONDUIT
SN: B40001-UP
1шт.
3
04434-52312
CLIP
SN: B40001-UP
5шт.
4
04434-53412
CLIP
SN: B40001-UP
5шт.
5
01010-81020
BOLT
SN: B40001-UP
2шт.
6
01643-31032
WASHER
SN: B40001-UP
2шт.
7
01010-81025
BOLT
SN: B40001-UP
3шт.
8
01643-31032
WASHER
SN: B40001-UP
3шт.
9
103-21-21260
BOSS
SN: B40001-UP
1шт.
10
01010-81030
BOLT
SN: B40001-UP
1шт.
11
01643-31032
WASHER
SN: B40001-UP
1шт.
12
14X-06-31171
CABLE
SN: B40001-UP
1шт.
13
01010-81016
BOLT
SN: B40001-UP
1шт.
14
01643-31032
WASHER
SN: B40001-UP
1шт.
15
134-06-71580
BRACKET
SN: B40001-UP
1шт.
16
01010-81020
BOLT
SN: B40001-UP
1шт.
17
01643-31032
WASHER
SN: B40001-UP
1шт.
