СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9) (МОРОЗОУСТОЙЧИВ. СПЕЦИФИКАЦИЯ.)(№-)

Запчасти Komatsu D85E-21 СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9) (МОРОЗОУСТОЙЧИВ. СПЕЦИФИКАЦИЯ.)(№-) ЧАСТИ КОРПУСА

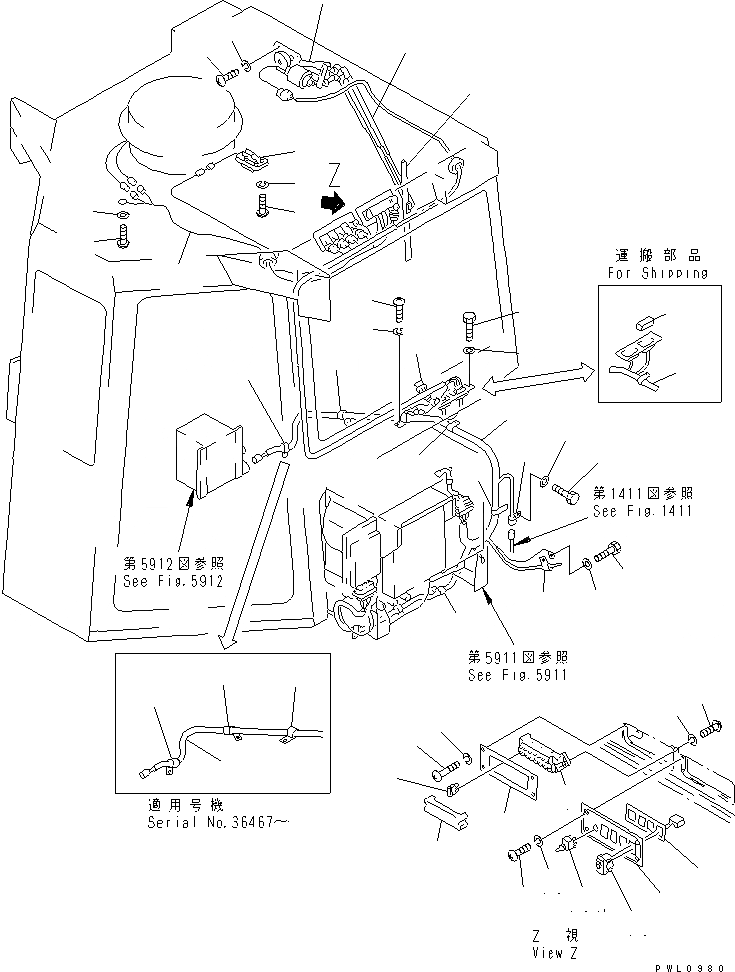

Схема запчастей Komatsu D85E-21 - СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9) (МОРОЗОУСТОЙЧИВ. СПЕЦИФИКАЦИЯ.)(№-) ЧАСТИ КОРПУСА
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16A
17
18
19
20
21
22
23
24
25
25
25
26
27
28
28
28
28
28
28A
28A
28A
29
30
31
32
33
34
35
35
36
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G-1

0

STEEL CAB GROUP

SN: 35001-35951

1шт.

|$$2

====================

-1шт.

|$2

154-Z11-0032

STEEL CAB ASS'Y

SN: 36467-UP

1шт.

|$3

154-Z11-0031

STEEL CAB ASS'Y

SN: 35952-36466

1шт.

|$4

0

STEEL CAB ASS'Y

SN: 35001-35951

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5531 TO 5539.

-1шт.

1

195-822-6151

LIGHTER

SN: 35001-UP

1шт.

2

195-979-7720

SCREW

SN: 35001-UP

2шт.

3

01601-20410

WASHER,SPRING

SN: 35001-UP

2шт.

4

195-Z11-2190

LAMP,ROOM

SN: 35001-UP

1шт.

4

08116-02410

BULB, 10W

SN: 35001-UP

1шт.

5

195-979-7710

SCREW

SN: 35001-UP

4шт.

6

01601-20513

WASHER,SPRING

SN: 35001-UP

4шт.

7

195-Z11-2280

BODY

SN: 35001-UP

1шт.

8

195-979-7710

SCREW

SN: 35001-UP

2шт.

9

01601-20513

WASHER,SPRING

SN: 35001-UP

2шт.

10

195-Z11-2250

PLATE

SN: 35001-UP

1шт.

11

195-979-7720

SCREW

SN: 35001-UP

4шт.

12

01601-20410

WASHER,SPRING

SN: 35001-UP

4шт.

13

283-06-16190

FUSE, 10A

SN: 35001-UP

11шт.

14

195-Z11-2290

COVER

SN: 35001-UP

1шт.

15

195-Z11-2240

PLATE

SN: 35001-UP

1шт.

16

195-Z11-2310

SWITCH,WIPER

SN: 35001-UP

4шт.

16A

195-979-3290

SWITCH,VENTILATOR

SN: 35001-UP

1шт.

17

195-Z11-3610

PLATE

SN: 35001-UP

1шт.

18

195-979-7720

SCREW

SN: 35001-UP

4шт.

19

01601-20410

WASHER,SPRING

SN: 35001-UP

4шт.

20

195-Z11-2420

MOTOR ASS'Y

SN: 35001-UP

1шт.

21

01220-40616

SCREW

SN: 35001-UP

4шт.

22

01602-20619

WASHER,SPRING

SN: 35001-UP

4шт.

23

195-Z11-2460

ARM,WIPER

SN: 35001-UP

1шт.

24

195-Z11-2470

BLADE,WIPER

SN: 35001-UP

1шт.

25

154-Z11-5571

WIRING HARNESS

SN: 36467-UP

1шт.

25

154-Z11-5570

WIRING HARNESS

SN: 35001-36466

1шт.

26

01010-50620

BOLT

SN: 35001-UP

2шт.

27

01643-30623

WASHER

SN: 35001-UP

2шт.

28

08036-61814

CLIP

SN: 36467-UP

3шт.

28

08036-61814

CLIP

SN: 35001-36466

6шт.

28A

08036-61014

CLIP

SN: 36467-UP

3шт.

29

08035-61214

CLIP

SN: 35001-UP

1шт.

30

195-Z11-7130

CONNECTOR

SN: 35001-UP

1шт.

31

195-06-41830

CLIP

SN: 35001-UP

1шт.

32

195-Z11-3590

WIRE

SN: 35001-UP

1шт.

33

195-979-7810

SCREW

SN: 35001-UP

1шт.

34

01642-20508

WASHER,SPRING

SN: 35001-UP

1шт.

35

01010-51220

BOLT

SN: 35001-UP

6шт.

36

01643-31232

WASHER

SN: 35001-UP

6шт.

|$$48

====================

-1шт.
