СИЛОВАЯ ПЕРЕДАЧА (ТРУБЫ И КОРПУС)

Запчасти Komatsu D85EX-15 СИЛОВАЯ ПЕРЕДАЧА (ТРУБЫ И КОРПУС) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

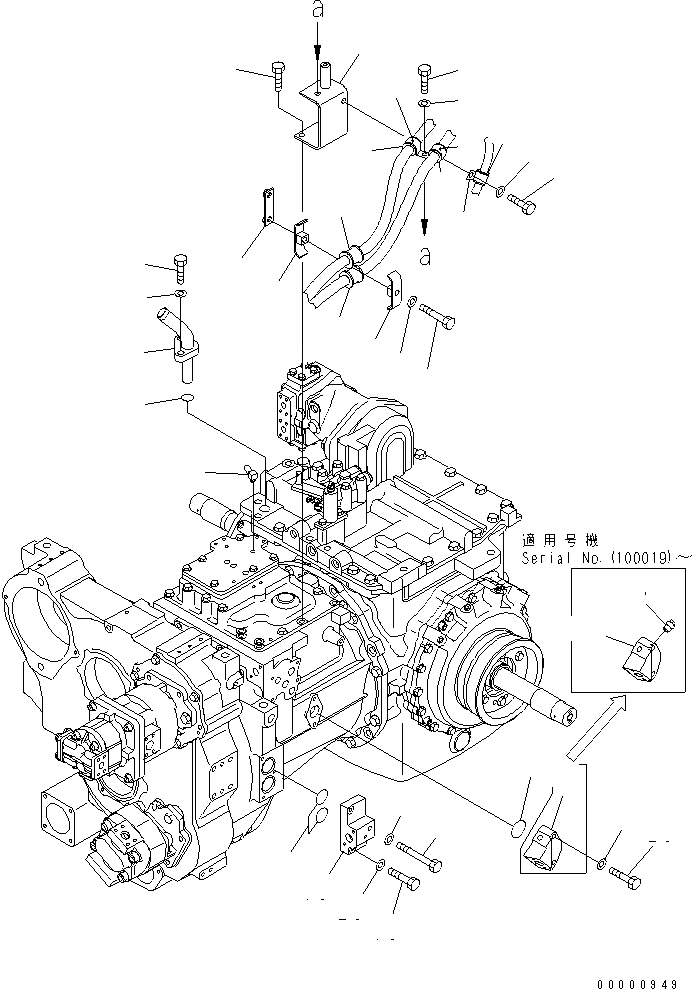

Схема запчастей Komatsu D85EX-15 - СИЛОВАЯ ПЕРЕДАЧА (ТРУБЫ И КОРПУС) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21A
22
23
24
25
26
27
28
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$9

154-22-20002

POWER LINE ASS'Y

SN: 10307-UP

1шт.

|$10

154-22-20001

POWER LINE ASS'Y

SN: 10060-10306

1шт.

|$11

154-22-20000

POWER LINE ASS'Y

SN: 10001-10059

1шт.

|$12

154-22-20062

POWER LINE ASS'Y

SN: 10986-UP

1шт.

|$13

154-22-20061

POWER LINE ASS'Y

SN: 10117-10985

1шт.

|$$7

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-01A0, AND F2300-59A0 TO F2300-67A0.

-1шт.

|$15

154-22-20022

POWER LINE ASS'Y,HEATER

SN: 10307-UP

1шт.

|$16

154-22-20021

POWER LINE ASS'Y,HEATER

SN: 10060-10306

1шт.

|$17

154-22-20020

POWER LINE ASS'Y,HEATER

SN: 10001-10059

1шт.

|$$11

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-01A1 TO F2300-05A1, AND F2300-51A0 TO F2300-68A1.

-1шт.

1

154-49-71761

BRACKET

SN: 10001-UP

1шт.

2

01010-81240

BOLT

SN: 10001-UP

2шт.

3

07094-30620

CLAMP

SN: 10001-UP

2шт.

4

07095-00627

CUSHION

SN: 10001-UP

2шт.

5

154-49-71850

PLATE

SN: 10001-UP

1шт.

6

01010-81275

BOLT

SN: 10001-UP

1шт.

7

01643-31232

WASHER

SN: 10001-UP

1шт.

8

04434-53412

CLIP

SN: 10001-UP

2шт.

9

07095-20627

CUSHION

SN: 10001-UP

2шт.

10

01010-81230

BOLT

SN: 10001-UP

1шт.

11

01643-31232

WASHER

SN: 10001-UP

1шт.

12

04434-52512

CLIP

SN: 10001-UP

1шт.

13

07095-20420

CUSHION

SN: 10001-UP

1шт.

14

01010-81230

BOLT

SN: 10001-UP

1шт.

15

01643-31232

WASHER

SN: 10001-UP

1шт.

16

154-49-71860

BLOCK

SN: 10001-UP

1шт.

17

07000-73045

O-RING

SN: 10001-UP

2шт.

18

01010-81075

BOLT

SN: 10001-UP

1шт.

19

01010-81050

BOLT

SN: 10001-UP

2шт.

20

01643-31032

WASHER

SN: 10001-UP

4шт.

21

154-49-71591

ELBOW

SN: (100019)-UP

1шт.

21

154-49-71590

ELBOW

SN: 10001-(100018)

1шт.

21A

07042-30108

PLUG

SN: (100019)-UP

1шт.

22

07000-73042

O-RING

SN: 10001-UP

1шт.

23

01010-81265

BOLT

SN: 10001-UP

2шт.

24

01643-31232

WASHER

SN: 10001-UP

2шт.

25

154-22-72131

FILLER

SN: 10001-UP

1шт.

26

07000-73045

O-RING

SN: 10001-UP

1шт.

27

01010-81665

BOLT

SN: 10001-UP

2шт.

28

01643-31645

WASHER

SN: 10001-UP

2шт.

29

154-21-71230

ELBOW

SN: (100017)-UP

1шт.

29

21T-04-11721

ELBOW

SN: 10001-(100016)

1шт.
