АККУМУЛЯТОР КАБЕЛЬ И РЕЛЕ

Запчасти Komatsu D85P-21-E АККУМУЛЯТОР КАБЕЛЬ И РЕЛЕ ЧАСТИ КОРПУСА

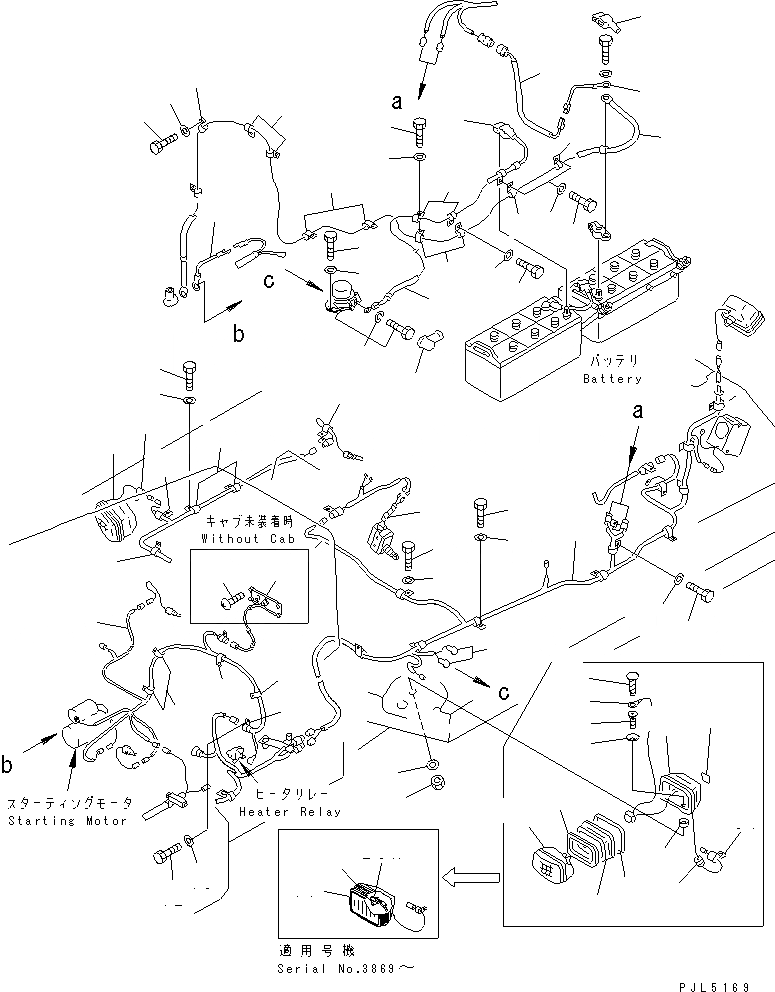

Схема запчастей Komatsu D85P-21-E - АККУМУЛЯТОР КАБЕЛЬ И РЕЛЕ ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
13
13
13
13
14
14
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
25
25A
26
26
27
28
29
30
31
31
32
33
33
34
34
35
36
36
36
36
37
38
39
40
41
41
41
42
42
43
43
44
45
46
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08088-10000

SWITCH

SN: 3689-UP

1шт.

2

01010-80820

BOLT

SN: 3689-UP

2шт.

3

01643-30823

WASHER

SN: 3689-UP

2шт.

4

154-06-41190

WIRING HARNESS

SN: 3689-UP

1шт.

5

08038-22511

CAP

SN: 3689-UP

1шт.

6

08038-00035

CAP

SN: 3689-UP

1шт.

7

08035-03014

CLIP

SN: 3689-UP

2шт.

8

01010-81016

BOLT

SN: 3689-UP

2шт.

9

01643-31032

WASHER

SN: 3689-UP

2шт.

10

195-06-25290

FUSE ASS'Y

SN: 3689-UP

1шт.

11

154-06-41180

WIRING HARNESS

SN: 3689-UP

1шт.

12

17M-06-21480

CAP

SN: 3689-UP

1шт.

13

08035-03014

CLIP

SN: 3689-UP

8шт.

14

01010-81220

BOLT

SN: 3689-UP

6шт.

15

01643-31232

WASHER

SN: 3689-UP

6шт.

16

154-06-41171

WIRING HARNESS

SN: 3689-UP

1шт.

|17

17A-06-17940

LAMP ASS'Y

SN: 3869-UP

2шт.

|17

23S-05-28210

LAMP ASS'Y

SN: 3689-3868

2шт.

17

22W-06-12150

WASHER

SN: 3689-3868

1шт.

18

22W-06-12140

BOLT

SN: 3689-3868

1шт.

19

22W-06-12160

SEAT

SN: 3689-3868

1шт.

20

22W-06-12190

PLATE¤ NAME

SN: 3689-3868

1шт.

21

22W-06-12180

WIRE ASS'Y

SN: 3689-3868

1шт.

22

22W-06-12120

RING

SN: 3689-3868

1шт.

23

22W-06-12130

RING

SN: 3689-3868

1шт.

24

22W-06-12290

CUSHION

SN: 3689-3868

1шт.

25

17A-06-17970

BULB¤ 70W,70W

SN: 3869-UP

1шт.

|25

22W-06-12170

BULB

SN: 3689-3868

1шт.

25A

17A-06-17980

SLEEVE

SN: 3869-UP

1шт.

26

22W-06-12280

HOUSING

SN: 3689-3868

1шт.

27

09415-01008

CAP

SN: 3689-@

1шт.

28

04418-03060

SCREW

SN: 3689-@

1шт.

29

01602-21442

WASHER

SN: 3689-@

1шт.

30

01582-11411

NUT

SN: 3689-@

1шт.

31

08036-11214

CLIP

SN: 3689-UP

4шт.

32

08038-00519

CAP

SN: 3689-UP

2шт.

33

01010-81220

BOLT

SN: 3689-UP

7шт.

34

01643-31232

WASHER

SN: 3689-UP

7шт.

35

175-895-4251

TAPE

SN: 3689-UP

1шт.

36

08036-11214

CLIP

SN: 3689-UP

6шт.

37

01010-81220

BOLT

SN: 3689-UP

3шт.

38

01643-31232

WASHER

SN: 3689-UP

3шт.

39

154-06-41161

WIRING HARNESS

SN: 3689-UP

1шт.

40

195-06-41830

CLIP

SN: 3689-UP

1шт.

41

08036-01014

CLIP

SN: 3689-UP

4шт.

42

01010-81220

BOLT

SN: 3689-UP

7шт.

43

01643-31232

WASHER

SN: 3689-UP

7шт.

44

154-06-41410

WIRING HARNESS,HARNESS

SN: 3689-UP

1шт.

45

195-06-41360

DISPLAY ASS'Y

SN: 3689-UP

1шт.

46

01220-70625

SCREW

SN: 3689-UP

4шт.
