ТОПЛ. НАСОС И ТРУБЫ (/)

Запчасти Komatsu SA8V170-1A ТОПЛ. НАСОС И ТРУБЫ (/) ТОПЛИВН. СИСТЕМА

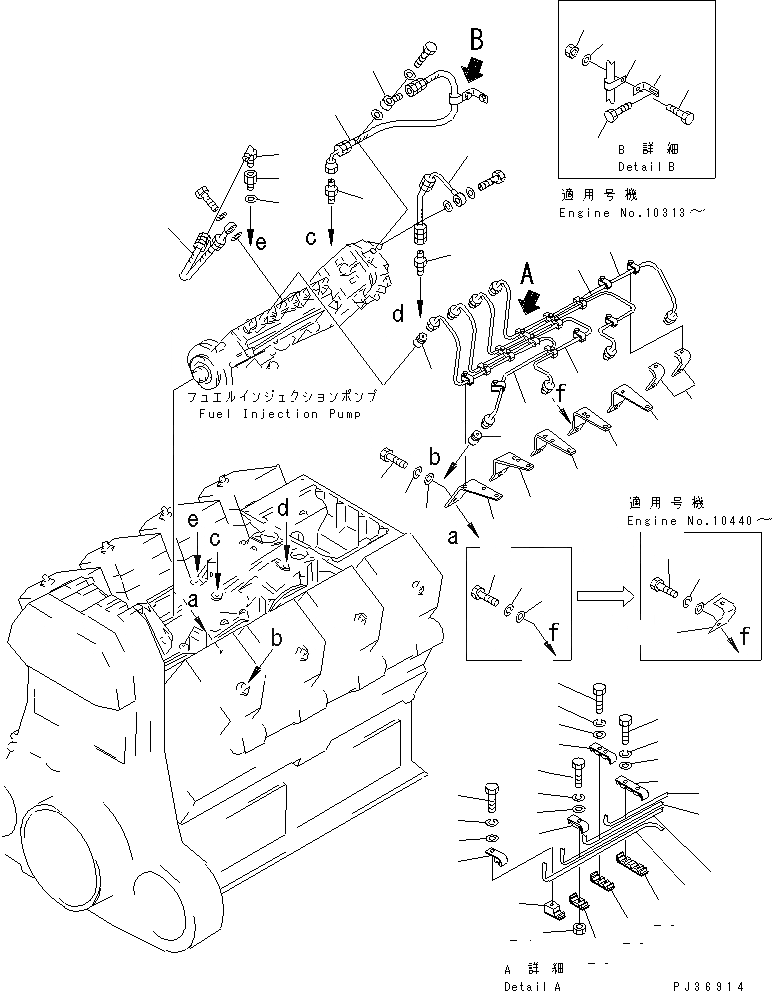

Схема запчастей Komatsu SA8V170-1A - ТОПЛ. НАСОС И ТРУБЫ (/) ТОПЛИВН. СИСТЕМА
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
12A
13
13
13
14
14
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6164-71-4110

TUBE,INJECTION¤ NO.1¤ L.H.

SN: 10001-UP

1шт.

2

6164-71-4120

TUBE,INJECTION¤ NO.2¤ L.H.

SN: 10001-UP

1шт.

3

6164-71-4130

TUBE,INJECTION¤ NO.3¤ L.H.

SN: 10001-UP

1шт.

4

6164-71-4140

TUBE,INJECTION¤ NO.4¤ L.H.

SN: 10001-UP

1шт.

5

6164-71-4910

COVER

SN: 10001-UP

8шт.

6

6164-71-4410

BRACKET

SN: 10001-UP

1шт.

7

6164-71-4420

BRACKET

SN: 10001-UP

1шт.

8

6164-71-4430

BRACKET

SN: 10001-UP

1шт.

9

6164-71-4440

BRACKET

SN: 10001-UP

1шт.

10

6164-71-4450

BRACKET

SN: 10001-UP

1шт.

11

6164-71-4350

BRACKET

SN: 10001-UP

2шт.

12

01010-31020

BOLT

SN: 10440-UP

6шт.

|12

01010-31020

BOLT

SN: 10001-10439

7шт.

12A

01010-31025

BOLT

SN: 10440-UP

1шт.

13

01602-01030

WASHER,SPRING

SN: 10001-UP

7шт.

14

01640-01016

WASHER

SN: 10001-UP

7шт.

15

6164-71-4550

CLAMP

SN: 10001-UP

7шт.

16

6164-71-4560

CLAMP

SN: 10001-UP

7шт.

17

01010-30630

BOLT

SN: 10001-UP

7шт.

18

01602-00619

WASHER,SPRING

SN: 10001-UP

7шт.

19

01640-00610

WASHER

SN: 10001-UP

7шт.

20

6165-71-4490

CLAMP

SN: 10001-UP

6шт.

21

01010-30630

BOLT

SN: 10001-UP

3шт.

22

01602-00619

WASHER,SPRING

SN: 10001-UP

3шт.

23

01640-00610

WASHER

SN: 10001-UP

3шт.

24

01580-00605

NUT

SN: 10001-UP

1шт.

25

6164-71-4570

CLAMP

SN: 10001-UP

2шт.

26

6165-71-4450

CLAMP

SN: 10001-UP

4шт.

27

01010-30630

BOLT

SN: 10001-UP

6шт.

28

01602-00619

WASHER,SPRING

SN: 10001-UP

6шт.

29

01640-00610

WASHER

SN: 10001-UP

6шт.

30

6164-71-5610

HOSE

SN: 10001-UP

1шт.

31

6166-71-5540

JOINT

SN: 10001-UP

1шт.

32

07214-50813

CONNECTOR

SN: 10001-UP

1шт.

33

6164-71-1810

HOSE

SN: 10001-UP

1шт.

34

07214-50610

CONNECTOR

SN: 10001-UP

1шт.

35

6164-71-5650

HOSE

SN: 10001-UP

1шт.

36

07217-50813

ELBOW

SN: 10001-UP

1шт.

37

6164-71-5690

NIPPLE

SN: 10001-UP

1шт.

38

07005-01412

GASKET (K2)

SN: 10001-UP

1шт.

39

6710-51-8130

CLIP

SN: 10313-UP

1шт.

40

6144-51-6160

BRACKET

SN: 10313-UP

1шт.

41

01010-30816

BOLT

SN: 10313-UP

2шт.

42

01580-00806

NUT

SN: 10313-UP

1шт.

43

01643-30823

WASHER

SN: 10313-UP

1шт.

44

6164-81-5651

BRACKET,(SEE FIG.0443)

SN: 10440-UP

1шт.
