ТОПЛИВН. НАСОС КОРПУС (№77-)

Запчасти Komatsu SAA12V140E-3B ТОПЛИВН. НАСОС КОРПУС (№77-) ТОПЛИВН. НАСОС КОРПУС

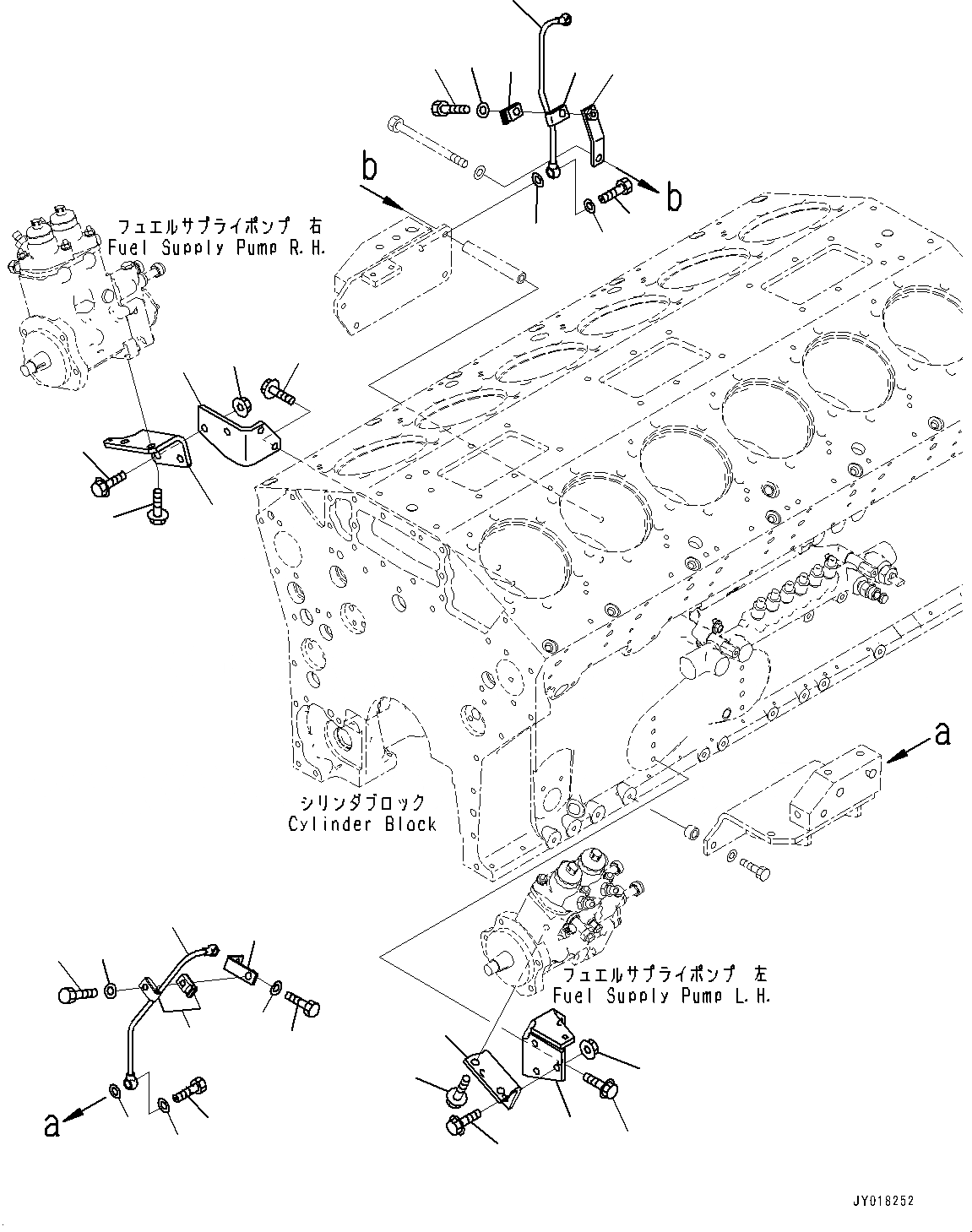

Схема запчастей Komatsu SAA12V140E-3B - ТОПЛИВН. НАСОС КОРПУС (№77-) ТОПЛИВН. НАСОС КОРПУС
19
17
18
21
20
22
23
26
27
24
25
28
5
7
6
2
3
4
1
8
9
10
13
14
12
12
11
16
16
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6219-71-5570

Tube, Fuel Return L.H.

SN: 505077-UP

1шт.

2

6934-72-5660

Clamp

SN: 505077-UP

2шт.

3

01010-81045

Bolt

SN: 505077-UP

1шт.

4

01643-31032

Washer

SN: 505077-UP

1шт.

5

6219-71-5190

Bracket

SN: 505077-UP

1шт.

6

01010-81025

Bolt

SN: 505077-UP

1шт.

7

01643-31032

Washer

SN: 505077-UP

1шт.

8

07206-31014

Bolt, Joint

SN: 505077-UP

1шт.

9

07005-01412

Seal, Washer

SN: 505077-UP

2шт.

10

6219-71-5640

Tube, Fuel Return R.H.

SN: 505077-UP

1шт.

11

6219-71-4190

Bracket

SN: 505077-UP

1шт.

12

6934-72-5660

Clamp

SN: 505077-UP

2шт.

13

01010-81045

Bolt

SN: 505077-UP

1шт.

14

01643-31032

Washer

SN: 505077-UP

1шт.

15

07206-31014

Bolt, Joint

SN: 505077-UP

1шт.

16

07005-01412

Seal, Washer

SN: 505077-UP

2шт.

17

6219-71-4380

Bracket

SN: 505077-UP

1шт.

18

6219-71-4390

Bracket

SN: 505077-UP

1шт.

19

01435-01030

Bolt

SN: 505077-UP

2шт.

20

01435-01025

Bolt

SN: 505077-UP

2шт.

21

01584-01008

Nut

SN: 505077-UP

2шт.

22

01435-01220

Bolt

SN: 505077-UP

2шт.

23

6219-71-4480

Bracket

SN: 505077-UP

1шт.

24

6219-71-4491

Bracket

SN: 505077-UP

1шт.

25

01435-01025

Bolt

SN: 505077-UP

2шт.

26

01435-01030

Bolt

SN: 505077-UP

2шт.

27

01584-01008

Nut

SN: 505077-UP

2шт.

28

01435-01220

Bolt

SN: 505077-UP

2шт.
