E-A ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЬ ПРОВОДКА

Запчасти Komatsu WB156PS-5 E-A ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЬ ПРОВОДКА ЭЛЕКТРИКА

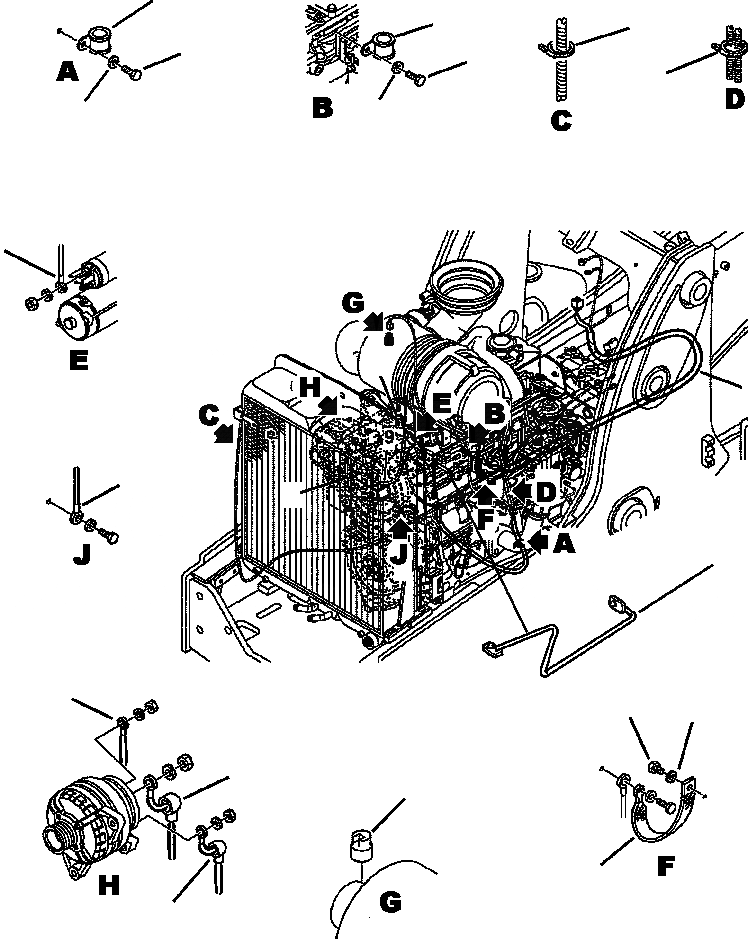

Схема запчастей Komatsu WB156PS-5 - E-A ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЬ ПРОВОДКА ЭЛЕКТРИКА
13
7
11
14
8
10
9
15
3
16
1
4
4
17
4
5
6
3
12
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

42N-06-11230

HARNESS, ENGINE

2

42N-06-11130

STRAP, GROUND

3

42N-06-11960

CABLE, ALTERNATOR

4

42N-06-11150

CABLE, ALTERNATOR GROUND

5

01010-81220

BOLT

6

01643-31232

WASHER

7

04434-51012

CLIP, CABLE

8

01010-81025

BOLT

9

01643-31032

WASHER

10

08034-20519

TIE STRAP

11

21W-62-R8390

TIE STRAP

12

3A1-06-11911

INDICATOR, AIR CLEANER

N/I

01010-81016

BOLT

N/I

01643-31032

WASHER

13

04434-51112

CLIP, CABLE

14

01010-81020

BOLT

15

01643-31032

WASHER

16

42N-06-15270

SENSOR, COOLANT TEMPERATURE

17

42N-06-12211

SUPPORT, ENGINE HARNESS

N/I

01010-81220

BOLT

N/I

01643-31232

WASHER
