СИДЕНЬЕ ОПЕРАТОРА (KAB СИДЕНЬЕING MODEL ) (/)

Запчасти Komatsu WB97S-5E0 СИДЕНЬЕ ОПЕРАТОРА (KAB СИДЕНЬЕING MODEL ) (/) ЧАСТИ КОРПУСА И КАБИНА

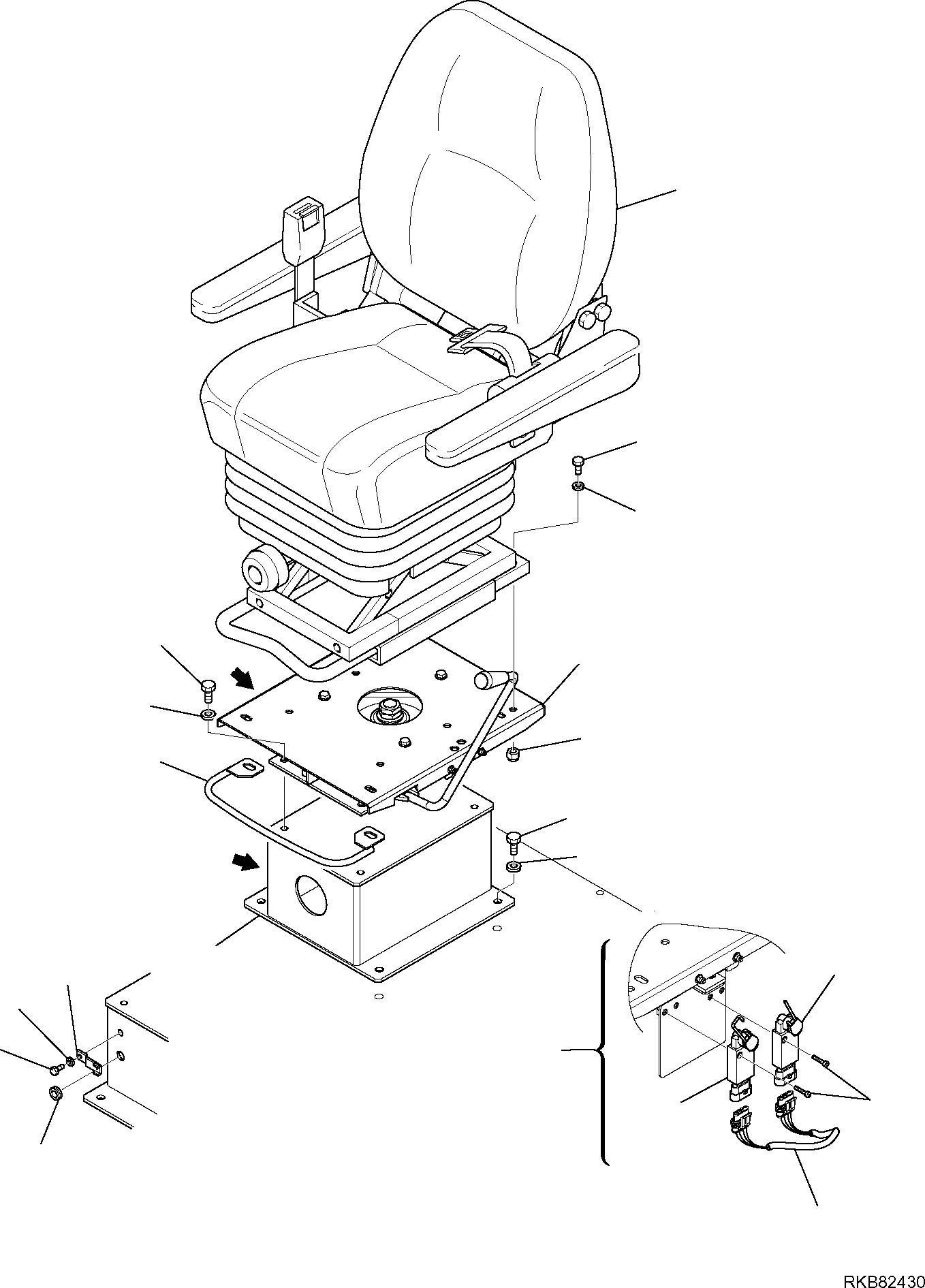

Схема запчастей Komatsu WB97S-5E0 - СИДЕНЬЕ ОПЕРАТОРА (KAB СИДЕНЬЕING MODEL ) (/) ЧАСТИ КОРПУСА И КАБИНА
11
12
13
9
4
10
14
15
2
3
1
6
16
18
17
4
7
5
19
8
a
a
b
b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

42N-54-14590

SEAT, SUPPORT ASSEMBLY

2

42N-54-15910

BOLT

3

01643-11032

WASHER

4

42N-56-15030

SEAT, SUPPORT ASSEMBLY

5

42N-06-12391

SWITCH

6

42N-06-12470

SWITCH

7

01252-70420

BOLT

8

42N-06-12380

WIRING HARNESS, SEAT SUPPORT

9

42N-54-15910

BOLT

10

01643-11032

WASHER

11

42N-54-17790

OPERATOR'S SEAT, ASSEMBLY

12

42N-54-15950

SCREW

13

01643-10823

WASHER

14

395-56-13600

NUT

15

42N-54-14321

PROTECTION

16

395-56-12B20

BRACKET

17

42N-54-15160

BOLT

18

01640-30610

WASHER

19

21D-54-14791

GROMMET
