ГИДРОЛИНИЯ (СЕРВОУПРАВЛ. ЛИНИЯ) (ЛИНИЯ ТЕЛЕСКОП. РУКОЯТИ) (/)

Запчасти Komatsu WB97S-5E0 ГИДРОЛИНИЯ (СЕРВОУПРАВЛ. ЛИНИЯ) (ЛИНИЯ ТЕЛЕСКОП. РУКОЯТИ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

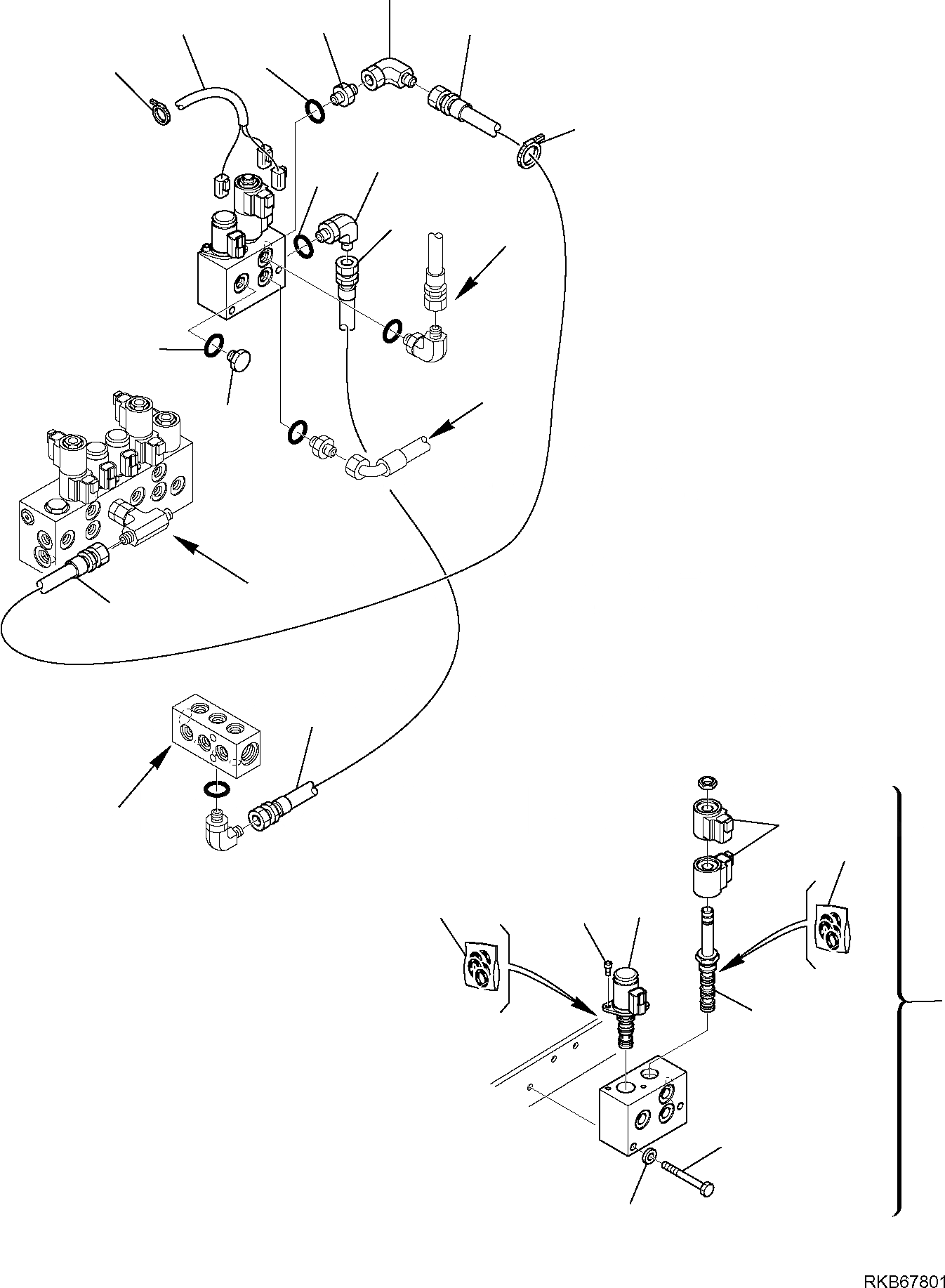

Схема запчастей Komatsu WB97S-5E0 - ГИДРОЛИНИЯ (СЕРВОУПРАВЛ. ЛИНИЯ) (ЛИНИЯ ТЕЛЕСКОП. РУКОЯТИ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
14
12
15
20
13
21
16
10
11
17
19
18
15
17
2
4
5
6
7
1
3
8
9
C
C
A
B
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

42N-64-11270

SOLENOID VALVE, ASSEMBLY

2

42N-64-11710

COIL

3

42N-64-11740

VALVE, SOLENOID

4

42N-64-11780

KIT, GASKET

5

42N-64-11720

SOLENOID, ASSEMBLY

6

42N-64-11760

KIT, GASKET

7

21W-09-R3790

SCREW

8

01010-80870

BOLT

9

01643-10823

WASHER

10

21D-09-51600

ELBOW

11

21D-09-69960

O-RING

12

21D-09-51160

UNION

13

21D-09-69960

O-RING

14

21D-09-55610

ELBOW

15

42N-62-14980

HOSE

16

08034-20834

CLAMP

17

42N-62-14990

HOSE

18

37D-09-5K751

PLUG

19

21D-09-69960

O-RING

20

42N-06-12340

WIRING HARNESS, OUTRIGGER AND HAMMER CONTROL LINE

21

08034-20519

CLAMP
