СТРЕЛА ПОДЪЕМ НИЖН.ING ВАЛ

Запчасти Komatsu 22-BCM-1 СТРЕЛА ПОДЪЕМ НИЖН.ING ВАЛ ДЕКА MACHINERY¤ СИСТЕМА УПРАВЛЕНИЯ И КАБИНА

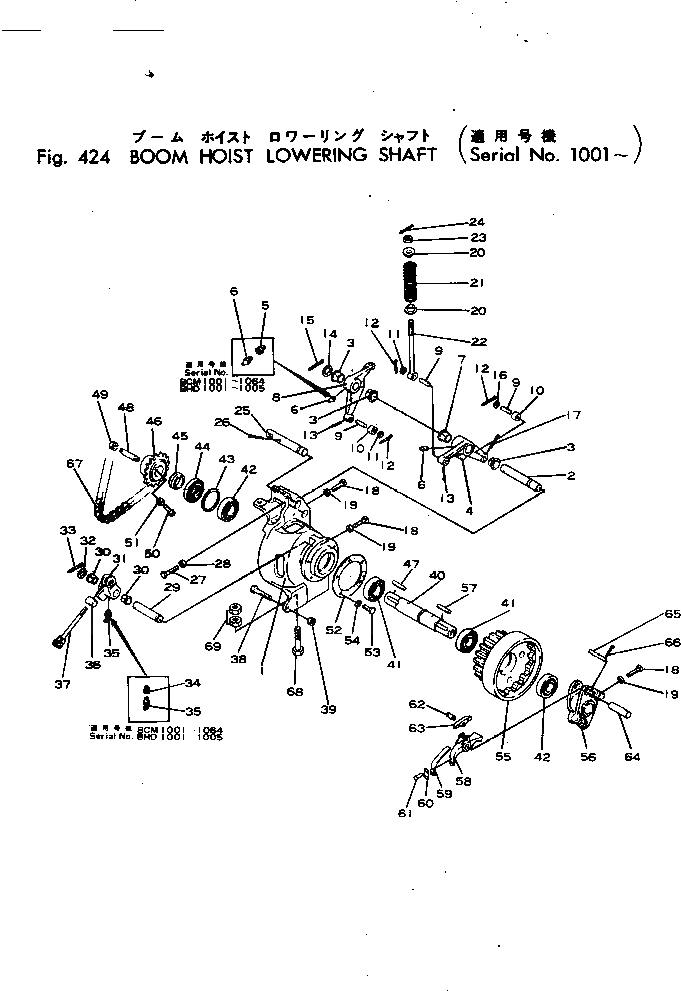

Схема запчастей Komatsu 22-BCM-1 - СТРЕЛА ПОДЪЕМ НИЖН.ING ВАЛ ДЕКА MACHINERY¤ СИСТЕМА УПРАВЛЕНИЯ И КАБИНА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

21-850117-01

BRACKET,LEVER SHAFT

|1

21-850117-09

BRACKET,LEVER SHAFT

|1

21-850117-01

BRACKET,LEVER SHAFT

2

21-506105-01

PIN

3

21-509956-01

BUSHING

4

21-703091-01

LEVER,BRAKE

5

00200-15250

BUSHING

6

00570-43760

FITTING

7

21-503544-01

BUSHING

8

21-703083-01

BELLCRANK

9

21-175194-01

PIN

10

21-288350-01

ROLLER,CAM

11

01640-01423

WASHER

|11

21-280554-01

WASHER

12

04050-03025

PIN

13

04050-03045

PIN

14

21-506106-01

WASHER

15

04050-08045

PIN

16

00039-51600

WASHER

|16

21-291188-01

WASHER

17

04050-03050

PIN

18

00037-62740

SCREW

|18

22-590067-01

SCREW

19

02206-00808

NUT

20

21-286327-01

SEAT

21

21-505452-01

SPRING

22

22-402801-21

ROD

|22

21-501538-21

ROD

23

02215-01014

NUT

24

04050-05030

PIN

25

21-514288-01

PIN,BRAKE ANCHOR

26

04050-06050

PIN

27

00037-62860

SCREW

|27

22-590068-01

SCREW

28

02206-00808

NUT

29

21-505653-01

PIN,CAM

30

21-503546-01

BUSHING

31

21-603216-02

CAM

32

21-505655-01

WASHER

33

04050-06045

PIN

34

00200-15250

BUSHING

35

00570-44510

FITTING

36

21-288392-01

PIN

37

21-288393-21

ROD,CAM REACH

38

02030-00857

BOLT

39

02216-00808

NUT

40

21-703487-01

SHAFT,LOWERING CONTROL

|40

21-703487-09

SHAFT,LOWERING CONTROL

|40

21-703487-01

SHAFT,LOWERING CONTROL

41

22-590054-01

BEARING,BALL

42

22-590053-01

BEARING,BALL

43

21-290887-01

SPACER

44

22-400261-01

SEAL (KIT)

45

21-290886-01

COLLAR

46

21-619376-01

SPROCKET,16 TEETH

|46

21-600736-01

SPROCKET,21 TEETH

47

22-400079-01

KEY

48

00205-38300

NIPPLE

|48

00207-66540

PLUG

|48

00205-38300

NIPPLE

49

00200-95550

CAP

|49

00200-95550

CAP

50

00037-62620

SCREW

|50

22-590070-01

SCREW

51

02206-00808

NUT

52

21-520636-01

GASKET (KIT)

53

02030-00632

BOLT

54

01602-00929

WASHER

55

21-801775-01

HOUSING,PINION AND RATCHET

56

21-703152-01

ARM,LOWERING PAWL

|56

21-703152-09

ARM,LOWERING PAWL

|56

21-703152-01

ARM,LOWERING PAWL

57

22-400079-01

KEY

|58

22-580451-00

PAWL ASS'Y,LOWERING

58

PAWL,LOWERING

59

21-286837-01

SPRING,LEAF

60

00039-51000

WASHER

61

22-590069-01

RIVET

62

21-286834-01

PIN

63

21-286832-01

SHOE,FRICTION

64

21-501536-01

PIN

65

21-501537-01

PIN

66

04050-05030

PIN

67

22-590389-01

CHAIN,91 LINKS

|67

22-590042-01

CHAIN,92 LINKS

68

21-521897-01

BOLT,REAMER

69

02215-01417

NUT
