СИСТЕМА ОХЛАЖДЕНИЯ, HYBRID СИСТЕМА ТРУБ ОХЛАЖДЕНИЯ (№-)

Запчасти Komatsu HB205-1M0 СИСТЕМА ОХЛАЖДЕНИЯ, HYBRID СИСТЕМА ТРУБ ОХЛАЖДЕНИЯ (№-) СИСТЕМА ОХЛАЖДЕНИЯ

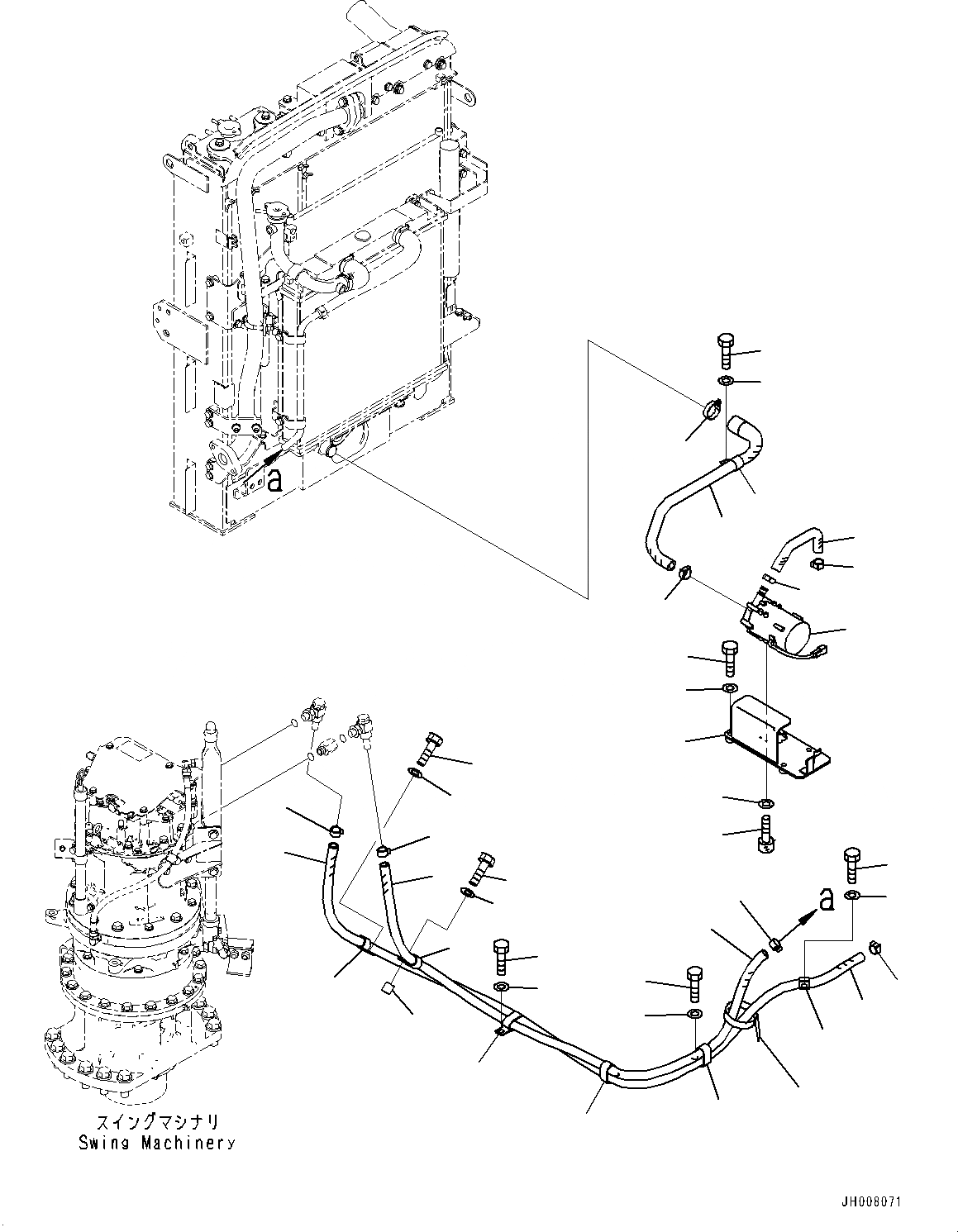

Схема запчастей Komatsu HB205-1M0 - СИСТЕМА ОХЛАЖДЕНИЯ, HYBRID СИСТЕМА ТРУБ ОХЛАЖДЕНИЯ (№-) СИСТЕМА ОХЛАЖДЕНИЯ
1
26
25
21
18
4
2
4
2
4
4
6
6
19
17
16
12
5
7
8
15
13
14
11
10
1
9
9
8
7
24
22
23
20
29
28
30
31
27
26
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

09483-10517

Hose

2

09483-10521

Hose

3

08034-20519

Band

4

09479-02400

Clip

5

203-979-7170

Clip

6

205-03-35630

Clip

7

01010-81225

Bolt

8

01643-31232

Washer

9

04434-52512

Clip

10

01010-81255

Bolt

11

01643-31232

Washer

12

01010-81225

Bolt

13

01643-31232

Washer

14

195-33-11220

Spacer

15

04434-52512

Clip

16

01010-81220

Bolt

17

01643-31232

Washer

18

7875-24-1210

Pump

19

205-03-35541

Hose

20

07281-00489

Clamp, Hose

21

04434-52712

Clip

22

01010-81220

Bolt

23

01643-31232

Washer

24

205-03-35551

Hose

25

09479-02400

Clip

26

205-03-35621

Clip

27

205-03-37880

Bracket

28

01640-20408

Washer

29

01252-70412

Bolt, Hexagon Socket Head

30

01010-81040

Bolt

31

01643-31032

Washer
