ГИДРОЛИНИЯ (НАВЕСНОЕ ОБОРУД-Е) (-ACTUATER НАВЕСН. ОБОРУД) (/) (СТРЕЛА)

Запчасти Komatsu PC100-5S ГИДРОЛИНИЯ (НАВЕСНОЕ ОБОРУД-Е) (-ACTUATER НАВЕСН. ОБОРУД) (/) (СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ

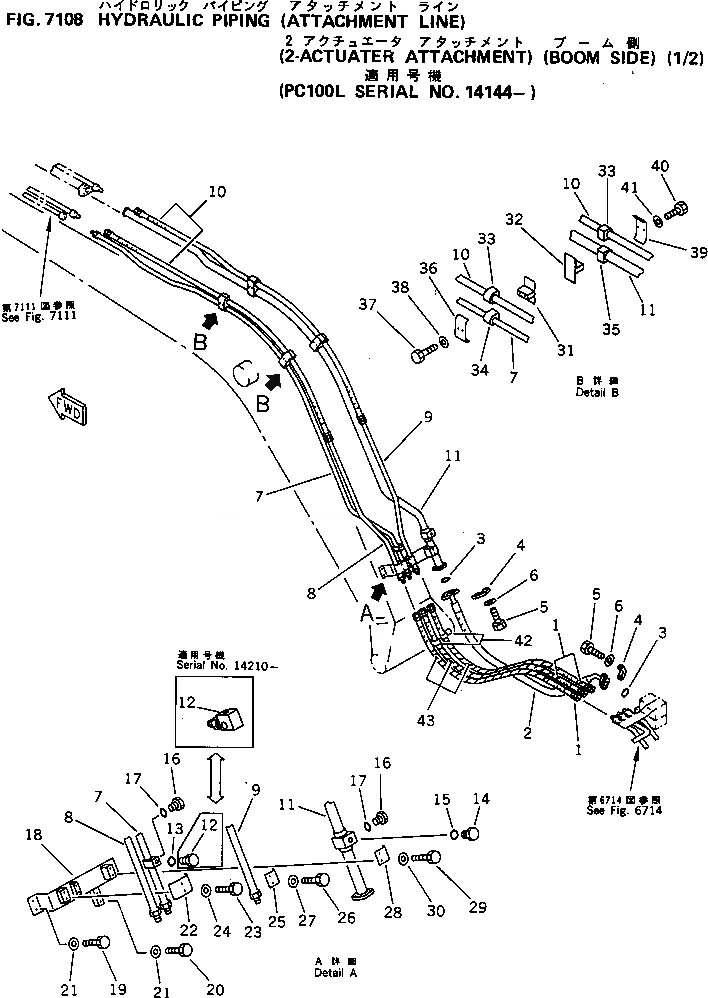

Схема запчастей Komatsu PC100-5S - ГИДРОЛИНИЯ (НАВЕСНОЕ ОБОРУД-Е) (-ACTUATER НАВЕСН. ОБОРУД) (/) (СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

202-973-6590

HOSE

2

07097-21013

HOSE

3

07000-13032

O-RING

4

07371-31049

FLANGE,SPLIT

5

07372-21035

BOLT

6

01643-51032

WASHER

7

202-973-6130

TUBE

8

203-973-5861

TUBE

9

203-973-5881

TUBE

10

202-973-6550

HOSE

11

202-973-6150

TUBE

12

203-973-5600

VALVE ASS'Y,(SEE FIG.7113)

|12

07040-12012

PLUG

13

07002-12034

O-RING

14

07040-12012

PLUG

15

07002-12034

O-RING

16

07040-11007

PLUG

17

07002-11023

O-RING

18

203-973-5640

BRACKET

19

01010-51020

BOLT

20

01010-51045

BOLT

21

01643-31032

WASHER

22

203-973-5670

CLAMP

23

01010-51025

BOLT

24

01643-31032

WASHER

25

203-973-5660

CLAMP

26

01010-51025

BOLT

27

01643-31032

WASHER

28

203-973-5650

CLAMP

29

01010-51035

BOLT

30

01643-31032

WASHER

31

202-973-6430

SEAT

32

202-973-6440

SEAT

33

202-973-6460

CUSHION

34

203-62-58810

CUSHION

35

202-973-6470

CUSHION

36

203-70-53381

PLATE

37

01010-51025

BOLT

38

01643-31032

WASHER

39

202-973-6450

PLATE

40

01010-51025

BOLT

41

01643-31032

WASHER

42

08036-03014

CLIP

43

203-62-32440

COVER
