РУКОЯТЬ (С -ДОПОЛН. АКТУАТОР ТРУБЫ) (ДОПОЛН. ГИДРОЛИНИЯ)

Запчасти Komatsu PC110-8M0 РУКОЯТЬ (С -ДОПОЛН. АКТУАТОР ТРУБЫ) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

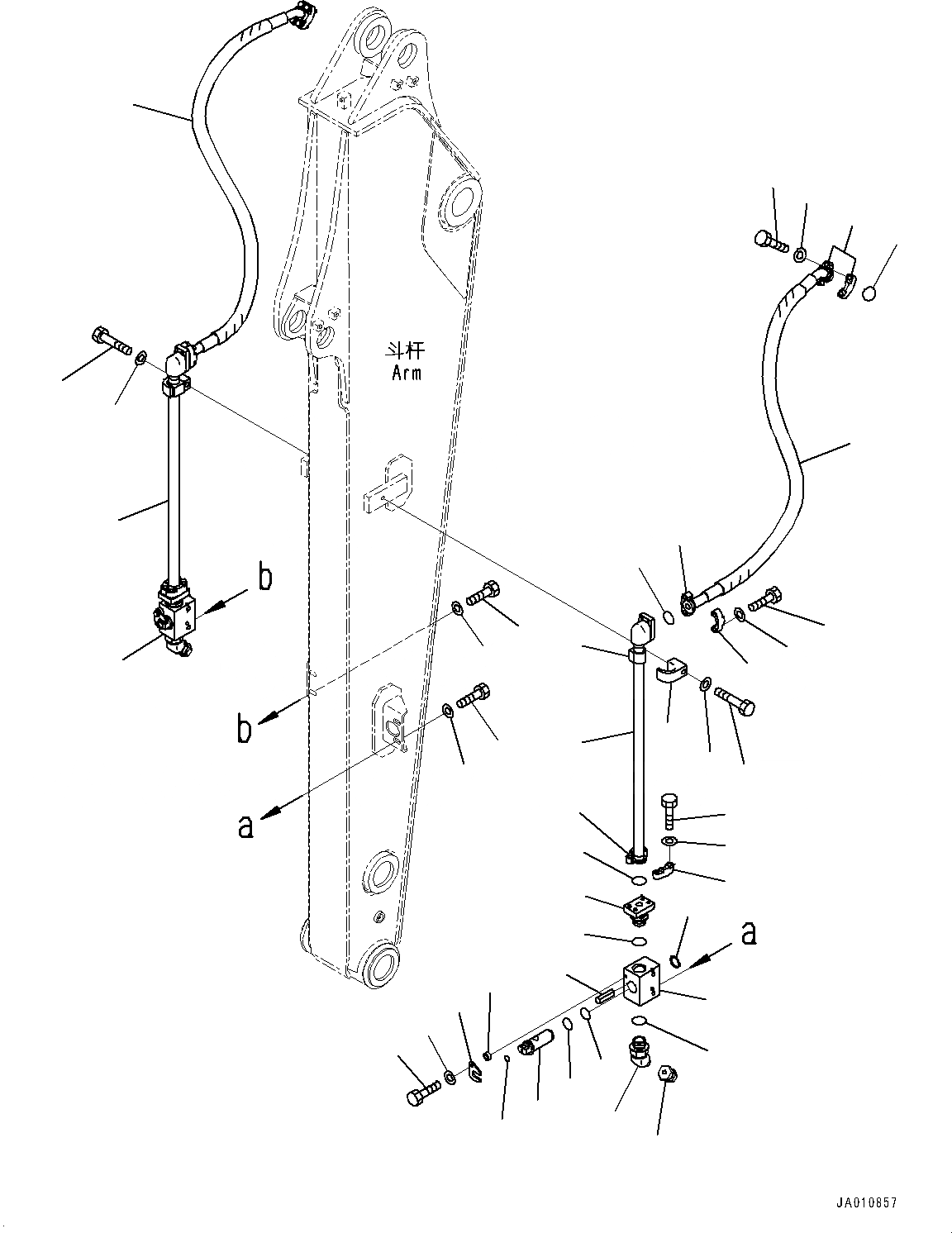

Схема запчастей Komatsu PC110-8M0 - РУКОЯТЬ (С -ДОПОЛН. АКТУАТОР ТРУБЫ) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
2
2
2
3
4
5
11
9
10
1
6
20
27
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07097-20614

HOSE

2

07371-30640

FLANGE, SPLIT

3

07372-21035

BOLT

4

01643-51032

WASHER

5

07000-13025

O-RING

6

202-62-17190

TUBE

7

22B-62-19410

CLAMP

8

203-62-43380

CUSHION

9

01010-81270

BOLT

10

01643-31232

WASHER

11

07371-30640

FLANGE, SPLIT

12

07372-21035

BOLT

13

01643-51032

WASHER

14

07000-13025

O-RING

15

201-973-6810

NIPPLE

16

07002-13334

O-RING

-

203-973-5803

VALVE ASSEMBLY

17

07000-13031

O-RING

18

04025-00412

PIN, SPRING

19

04064-03015

RING, SNAP, FOR SHAFT SIDE

20

BODY

21

SHAFT

22

07000-13025

O-RING

23

203-973-6610

PLATE

24

01010-80825

BOLT

25

01643-30823

WASHER

26

21T-72-14930

BOSS

27

01010-81025

BOLT

28

01643-31032

WASHER

29

22B-973-2150

ELBOW

30

07002-13334

O-RING

31

22B-973-2120

PLUG

32

203-00-56640

PLATE, ARROW MARK
