HANDRAIL, СТУПЕНИ (№8-)

Запчасти Komatsu PC1250LC-8 HANDRAIL, СТУПЕНИ (№8-) HANDRAIL, ДЛЯ СТРАН ЕС ARRANGEMENT

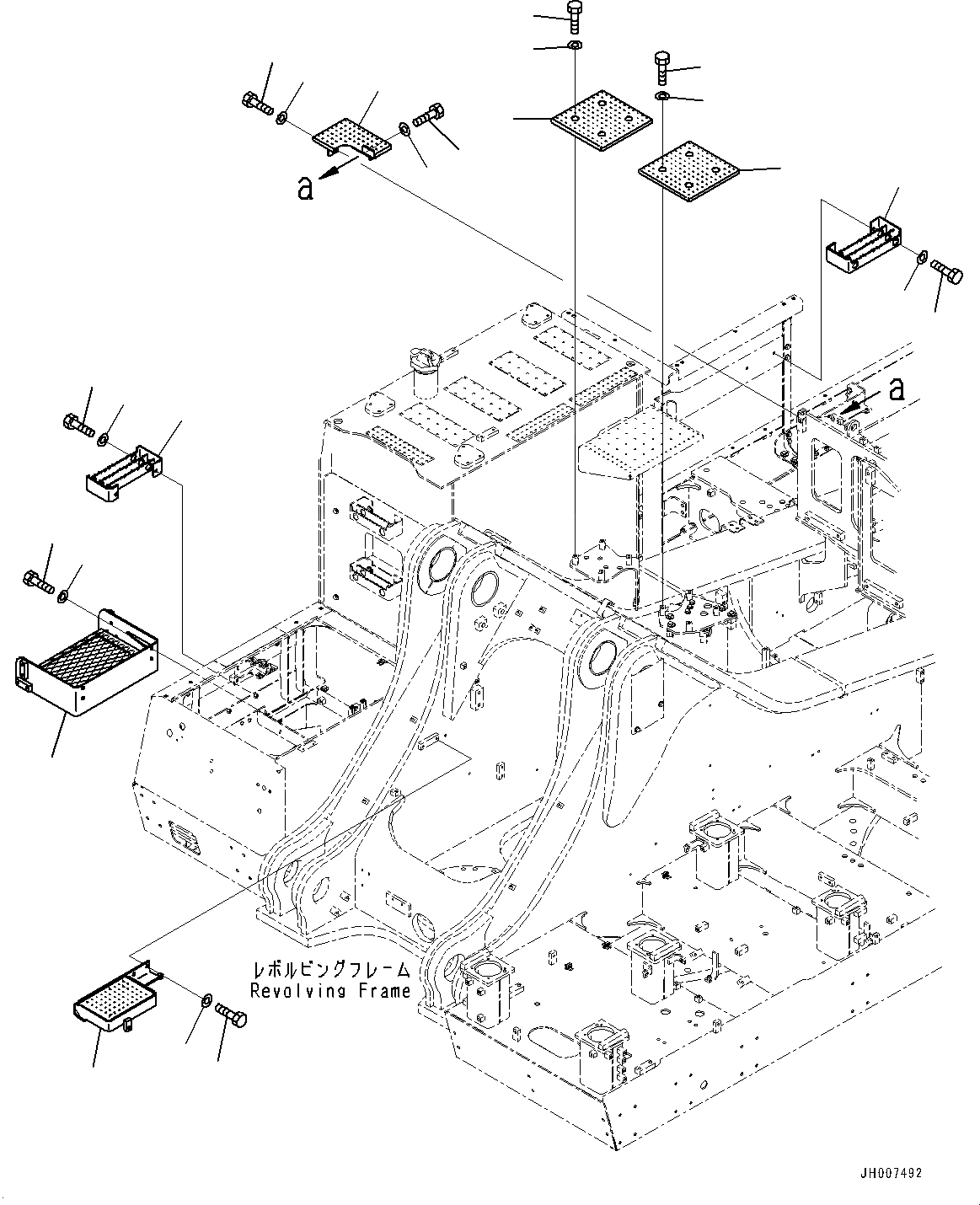

Схема запчастей Komatsu PC1250LC-8 - HANDRAIL, СТУПЕНИ (№8-) HANDRAIL, ДЛЯ СТРАН ЕС ARRANGEMENT
14
15
13
10
12
16
17
11
7
4
5
6
8
9
18
3
2
18
17
16
2
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

21N-54-42960

Bracket

2

01010-81230

Bolt

3

01643-31232

Washer

4

21N-54-42980

Bracket

5

01010-81230

Bolt

6

01643-31232

Washer

7

21M-54-32980

Step

8

01010-81230

Bolt

9

01643-31232

Washer

10

21M-54-32980

Step

11

01010-81230

Bolt

12

01643-31232

Washer

13

21N-54-39661

Step

14

01010-81230

Bolt

15

01643-31232

Washer

16

21N-54-42140

Bracket

17

01010-81235

Bolt

18

01643-31232

Washer
