КАРТЕР МАХОВИКА (-UP)

Запчасти Komatsu PC1250SP-8R КАРТЕР МАХОВИКА (-UP) A

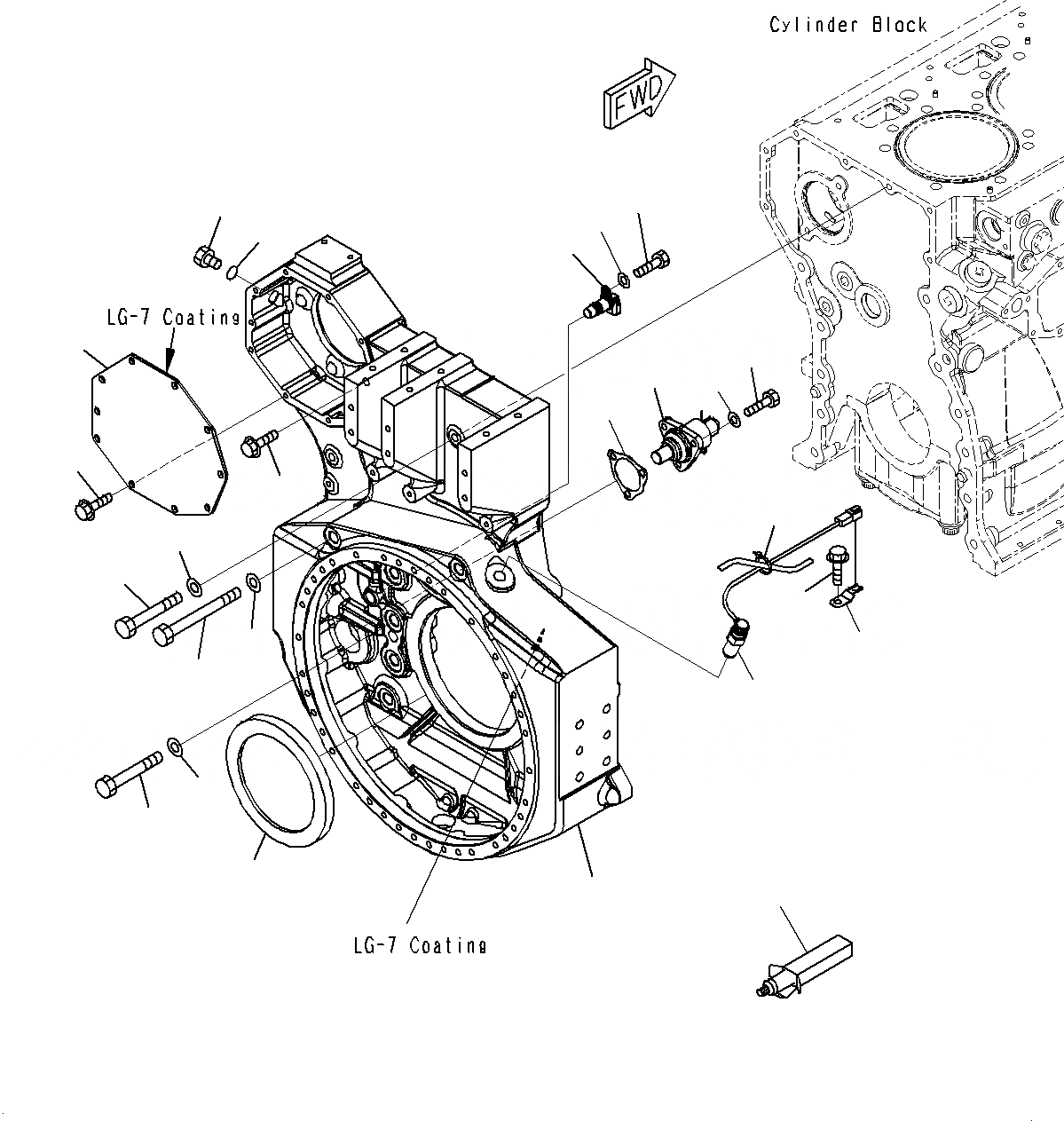

Схема запчастей Komatsu PC1250SP-8R - КАРТЕР МАХОВИКА (-UP) A
20
22
23
4
3
21
2
5
7
17
19
18
15
16
13
14
12
11
10
9
7
6
8
1
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6245-21-4140

HOUSING, FLYWHEEL

2

01011-81215

BOLT

3

01643-31232

WASHER

4

6245-21-4220

BOLT

5

208-27-52341

BOLT

6

01011-61810

BOLT

7

01643-21845

WASHER

8

6240-21-4250

SEAL, REAR

9

7861-93-2330

SENSOR, MAGNETIC PICK UP

10

08193-20010

CLIP

11

01435-01016

BOLT

12

6218-81-8480

BAND

13

6162-23-4500

GEAR ASS'Y

|$14

CASE

|$15

SHAFT

|$16

GEAR

|$17

SPRING

|$18

SNAP, RING

|$19

DUST, SEAL

14

6162-23-4941

GASKET

15

01010-81030

BOLT

16

01643-31032

WASHER

17

6261-81-2902

SENSOR REVOLUTION

|$24

SENSOR

|$25

6271-81-9220

O-RING

18

01010-80820

BOLT

19

01643-30823

WASHER

20

6245-21-4150

PLATE

21

01435-01020

BOLT

22

07040-12412

PLUG

23

07002-22434

O-RING

24

09920-00150

LIQUID GASKET, LG-7, 150G
