ОСНОВН. НАСОС (/)(NO. НАСОС)

Запчасти Komatsu PC1250SP-8R ОСНОВН. НАСОС (/)(NO. НАСОС) Y

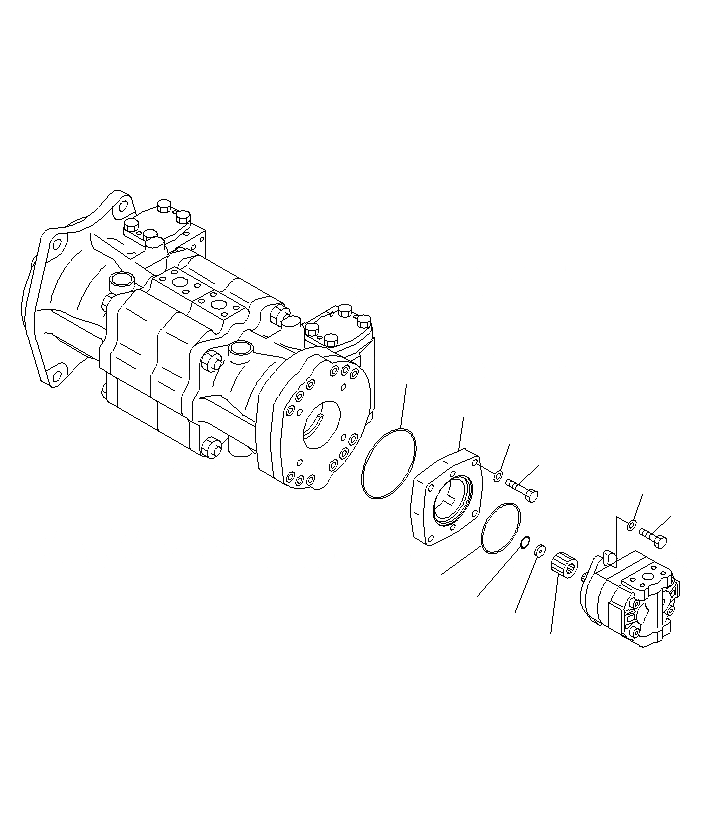

Схема запчастей Komatsu PC1250SP-8R - ОСНОВН. НАСОС (/)(NO. НАСОС) Y
1
10
2
4
3
9
5
8
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

708-2L-00691

PUMP ASS'Y

|$2

708-2L-00690

PUMP ASS'Y

|$3

THIS ASSEMBLY CONSISTS OF ALL PARTS

|$4

SHOWN IN FIGS.Y1600-21A0 TO Y1600-31A0.

1

708-45-12330

COVER

2

07000-B2120

O-RING

3

01010-81050

BOLT

4

01643-31032

WASHER

5

07000-B2085

O-RING

6

708-45-12810

BOSS

7

708-45-12820

COLLAR

8

708-45-12830

RING

9

01010-81030

BOLT

10

01643-31032

WASHER
