ОСНОВН. НАСОС (8/)(NO. НАСОС)

Запчасти Komatsu PC1250SP-8R ОСНОВН. НАСОС (8/)(NO. НАСОС) Y

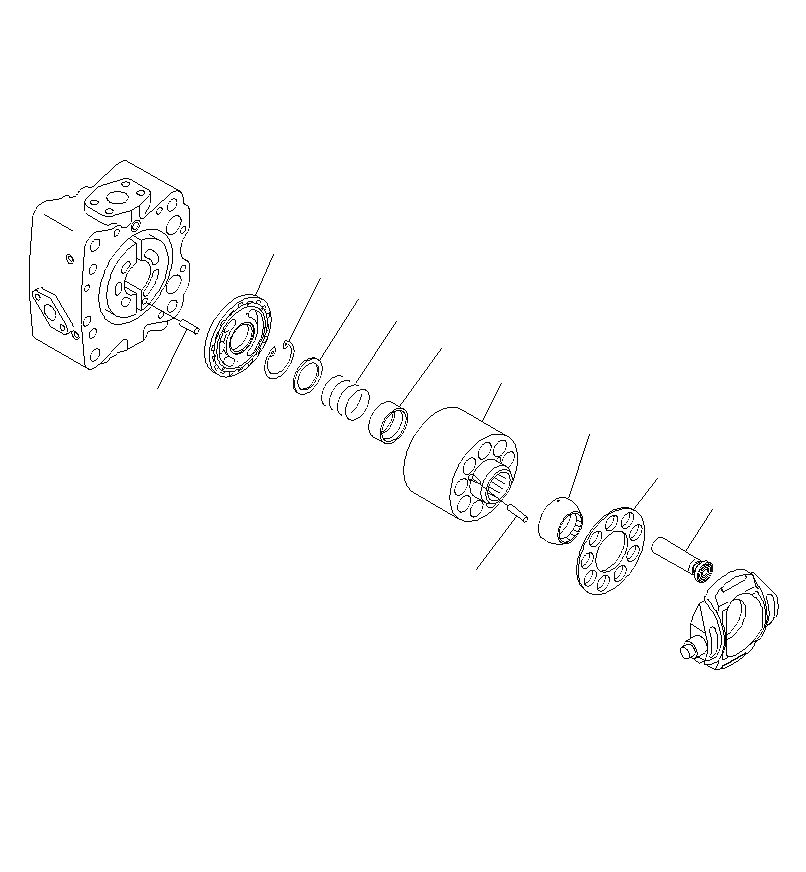

Схема запчастей Komatsu PC1250SP-8R - ОСНОВН. НАСОС (8/)(NO. НАСОС) Y
1
11
10
2
4
7
6
5
3
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

708-2H-00440

PUMP ASS'Y

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS

|$3

SHOWN IN FIGS.Y1600-41A0 TO Y1600-56A0.

|$4

708-2H-01440

PUMP SUB ASS'Y

|$5

708-2H-04740

CYLINDER BLOCK ASS'Y

1

CYLINDER BLOCK

2

VALVE PLATE

3

708-18-13230

PIN

4

04065-05820

RING

5

708-2H-23130

SEAT

6

708-2H-23151

SPRING

7

708-2H-23141

SEAT

8

708-2H-23350

GUIDE,RETAINER

9

708-2H-23360

PIN

10

708-2H-23340

RETAINER,SHOE

11

708-2H-23311

PISTON SUB ASS'Y
