КАБИНА (RAIL) (/7) (С АНТИВАНДАЛЬН.) (ДЛЯ США)(№7-)

Запчасти Komatsu PC128UU-1 КАБИНА (RAIL) (/7) (С АНТИВАНДАЛЬН.) (ДЛЯ США)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

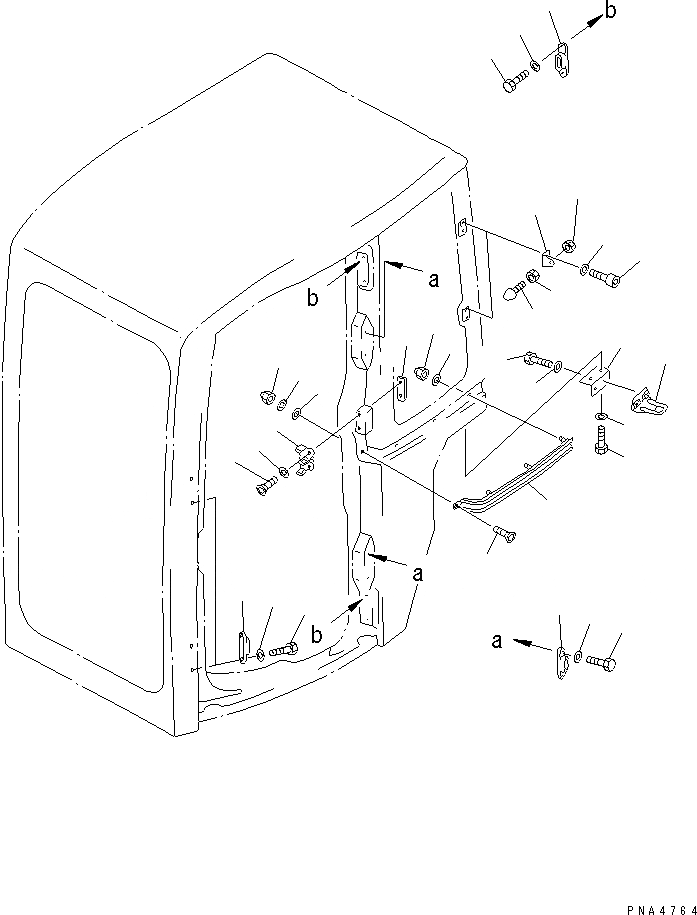

Схема запчастей Komatsu PC128UU-1 - КАБИНА (RAIL) (/7) (С АНТИВАНДАЛЬН.) (ДЛЯ США)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

21W-54-00081

CAB ASS'Y,(WITH VANDALISM)

|$2

21W-54-00080

CAB ASS'Y,(WITH VANDALISM)

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A1 TO K0210-07A1.

1

20U-54-24951

RAIL,CENTER

2

20U-54-24961

NUT

3

01643-30823

WASHER

4

20U-54-25550

PACKING

5

20Y-54-14280

SCREW

6

20U-54-24961

NUT

7

01643-30823

WASHER

8

205-54-71731

STRIKER

9

20Y-54-14170

SCREW

10

20U-54-25190

WASHER

11

20U-54-24661

PLATE,STRIKER

12

20U-54-25331

STRIKER

13

01010-80616

BOLT

14

01641-20608

WASHER

15

20U-54-25280

BRACKET

16

01010-80820

BOLT

17

01643-30823

WASHER

18

20U-54-25352

STRIKER

18

20U-54-25351

STRIKER

19

01010-80820

BOLT

20

01643-30823

WASHER

21

20U-54-25361

BRACKET

22

20U-54-25221

BOLT

23

01643-30623

WASHER

24

20U-54-25371

STOPPER

25

20U-54-25231

NUT
