РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (УДЛИНН. РУКОЯТЬ) (ДЛЯ АВТОМАТИЧ. ГОРИЗОНТАЛЬН.LY DIGGING)

Запчасти Komatsu PC128UU-1 РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (УДЛИНН. РУКОЯТЬ) (ДЛЯ АВТОМАТИЧ. ГОРИЗОНТАЛЬН.LY DIGGING) РАБОЧЕЕ ОБОРУДОВАНИЕ

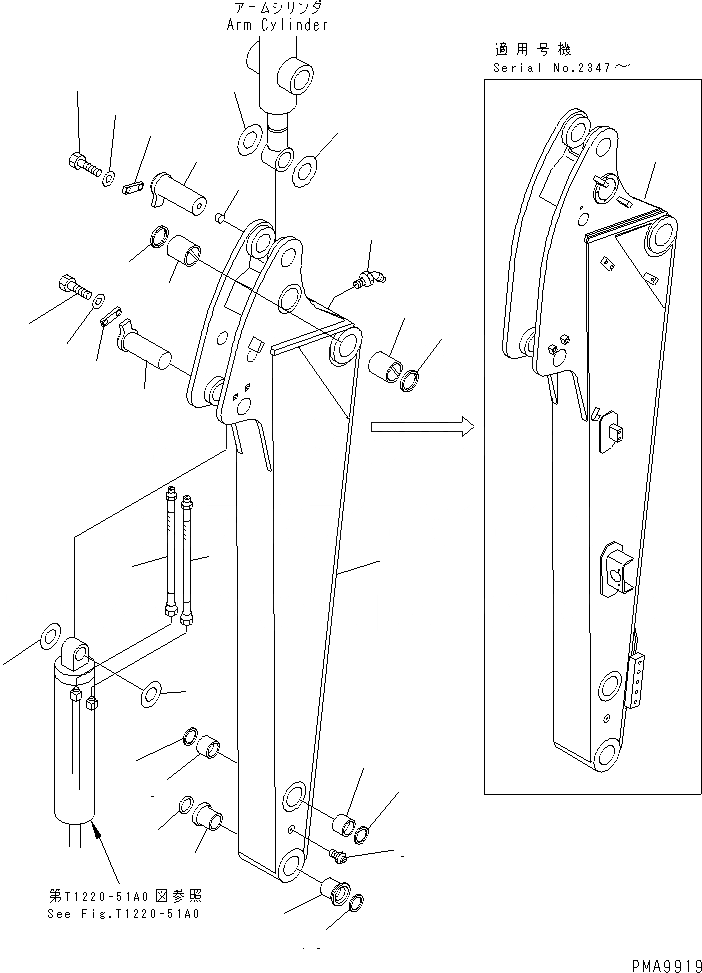

Схема запчастей Komatsu PC128UU-1 - РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (УДЛИНН. РУКОЯТЬ) (ДЛЯ АВТОМАТИЧ. ГОРИЗОНТАЛЬН.LY DIGGING) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
4
4
5
6
7
8
9
9
10
10
10
10
11
12
13
14
15
15
16
17
18
18
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

21Y-943-0021

ARM ASS'Y

|1

21Y-943-0020

ARM ASS'Y

1

ARM

|1

ARM

2

203-70-56130

BUSHING

3

203-70-56150

BUSHING

4

203-70-42182

BUSHING

5

07020-00675

FITTING,GREASE

6

07020-00000

FITTING,GREASE

|6

20U-06-21390

WIRE,(NOT SHOWN¤SEE FIG.K1110-09A0)

7

21Y-943-1210

HOSE

8

21Y-943-1220

HOSE

9

07145-00070

SEAL,DUST

10

203-70-33210

SEAL,DUST

11

21W-70-11190

PIN

12

21W-70-11310

PLATE

|12

205-70-66580

PLATE

13

01010-81230

BOLT

14

01643-31232

WASHER

15

21Y-70-14790

SPACER¤ 1.0MM

|15

203-70-24170

SPACER¤ 1.0MM

|15

203-70-41430

SPACER¤ 2.0MM

16

07049-01215

PLUG

17

21Y-70-14180

PIN

18

21Y-70-14710

SPACER¤ 1.0MM

|18

202-70-48460

SPACER¤ 1.0MM

19

21W-70-11310

PLATE

|19

205-70-66580

PLATE

20

01010-81230

BOLT

21

01643-31232

WASHER
