ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) (С ОТВАЛ)

Запчасти Komatsu PC130-6E0-T2 ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) (С ОТВАЛ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

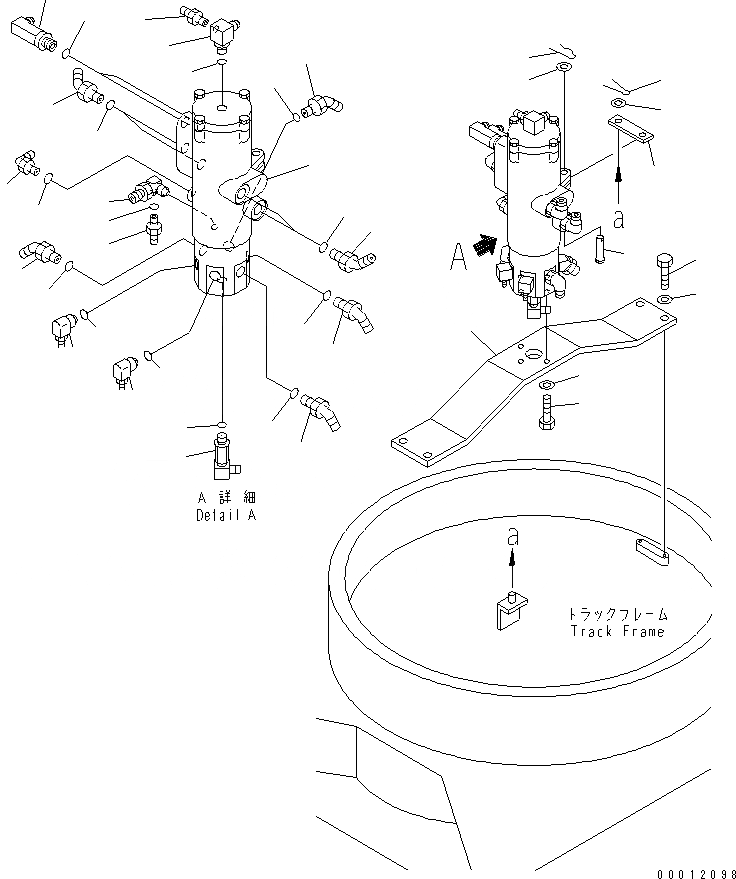

Схема запчастей Komatsu PC130-6E0-T2 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) (С ОТВАЛ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

703-09-00110

SWIVEL JOINT ASS'Y

|1

703-09-33110

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A2)

2

203-30-66122

BRACKET

3

01010-81235

BOLT

4

01643-31232

WASHER

5

01010-81640

BOLT

6

01643-31645

WASHER

7

205-62-52560

PLATE

8

209-62-52560

PIN

9

01641-21626

WASHER

10

04050-14025

PIN

11

04052-11664

PIN

12

07235-10522

ELBOW

13

07002-12434

O-RING

14

07236-10522

ELBOW

15

07002-12434

O-RING

16

203-62-56710

ELBOW

17

07002-02034

O-RING

18

07238-10315

CONNECTOR

19

203-62-57891

ELBOW

20

07002-02034

O-RING

21

07235-10210

ELBOW

22

07002-01423

O-RING

23

205-966-7420

ELBOW

24

208-06-11220

NIPPLE

25

07002-01423

O-RING

26

124-49-32341

ELBOW

27

07002-12434

O-RING

28

203-62-61480

ELBOW

29

07002-12434

O-RING
