ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (ПЕРЕДН. НИЖН. ОКНА)

Запчасти Komatsu PC130F-7 ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (ПЕРЕДН. НИЖН. ОКНА) K

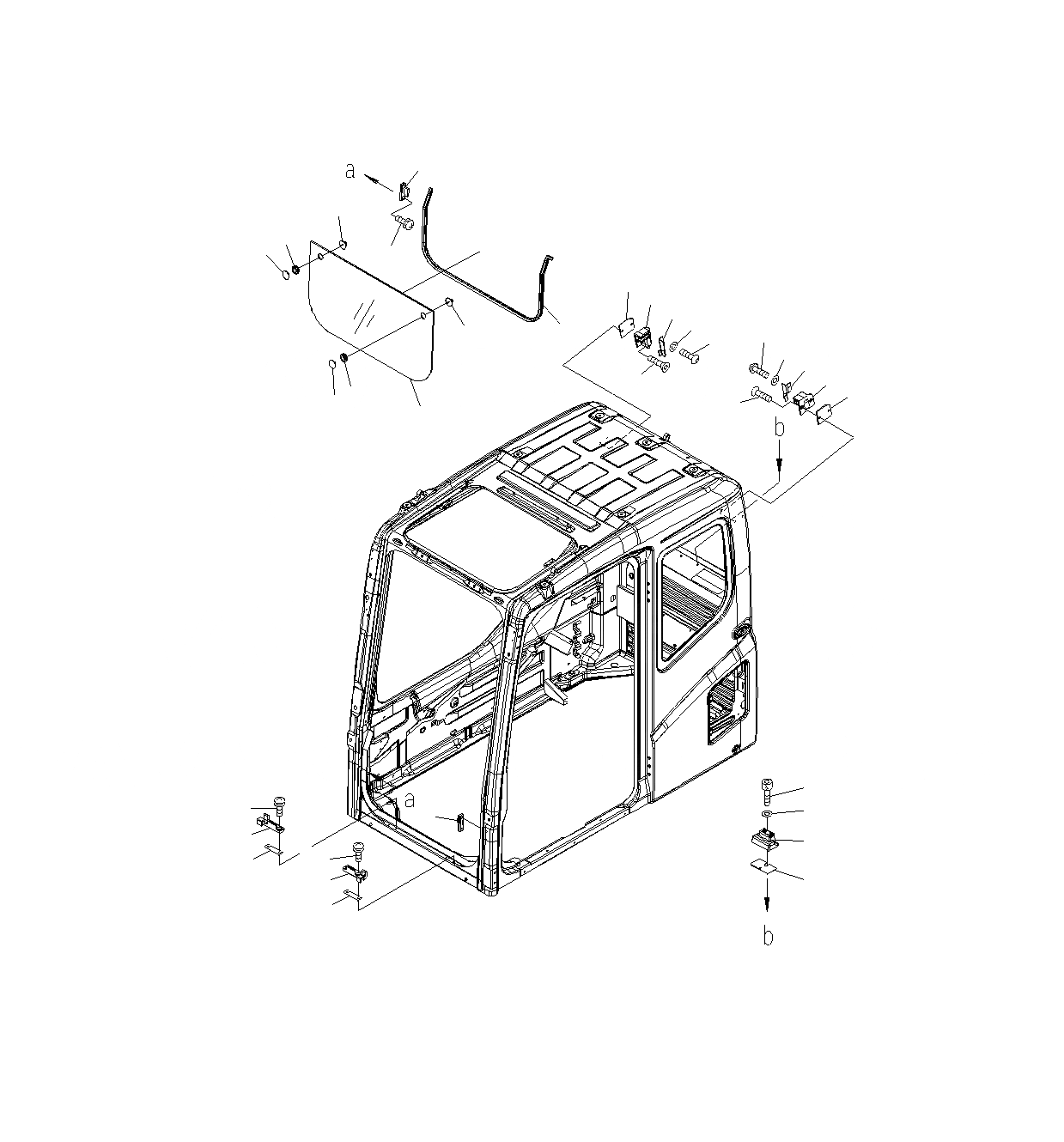

Схема запчастей Komatsu PC130F-7 - ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (ПЕРЕДН. НИЖН. ОКНА) K
6
3
4
2
10
18
13
14
17
16
5
16
3
17
12
11
15
18
4
15
2
1
21
10
22
6
8
19
10
9
7
20
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

203-54-00631

CAB ASS'Y (AC LESS WITH KOMTRAX)

|$2

203-54-00180

CAB ASS'Y (AC WITH KOMTRAX)

|$3

20Y-54-51601

GLASS

1

20Y-54-51812

GLASS

2

22B-54-15970

RETAINER

3

22B-54-15980

KNOB

4

08037-02512

GROMMET

5

208-53-11860

TRIM

6

208-53-11830

SEAT

7

22B-54-15781

SEAT

8

22B-54-15791

SEAT

9

22B-54-15580

PLATE

10

01023-20616

SCREW

11

20Y-54-52161

LOCK

12

20Y-54-52361

BRACKET

13

20Y-54-52171

LOCK

14

20Y-54-52371

BRACKET

15

01240-00620

SCREW

16

01245-00625

SCREW

17

01641-50608

WASHER

18

20Y-54-52380

PLATE

19

208-53-12110

SEAT

20

208-53-12160

SHIM

21

01252-80620

BOLT

22

01643-70623

WASHER
