ОСНОВН. КОНСТРУКЦИЯ (ПОЛ Э/ПРОВОДКА) (ДВОЙН. OFFSET СТРЕЛА СПЕЦ-Я.) (ДЛЯ АВСТРАЛИИ)(№7-)

Запчасти Komatsu PC138US-8 ОСНОВН. КОНСТРУКЦИЯ (ПОЛ Э/ПРОВОДКА) (ДВОЙН. OFFSET СТРЕЛА СПЕЦ-Я.) (ДЛЯ АВСТРАЛИИ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

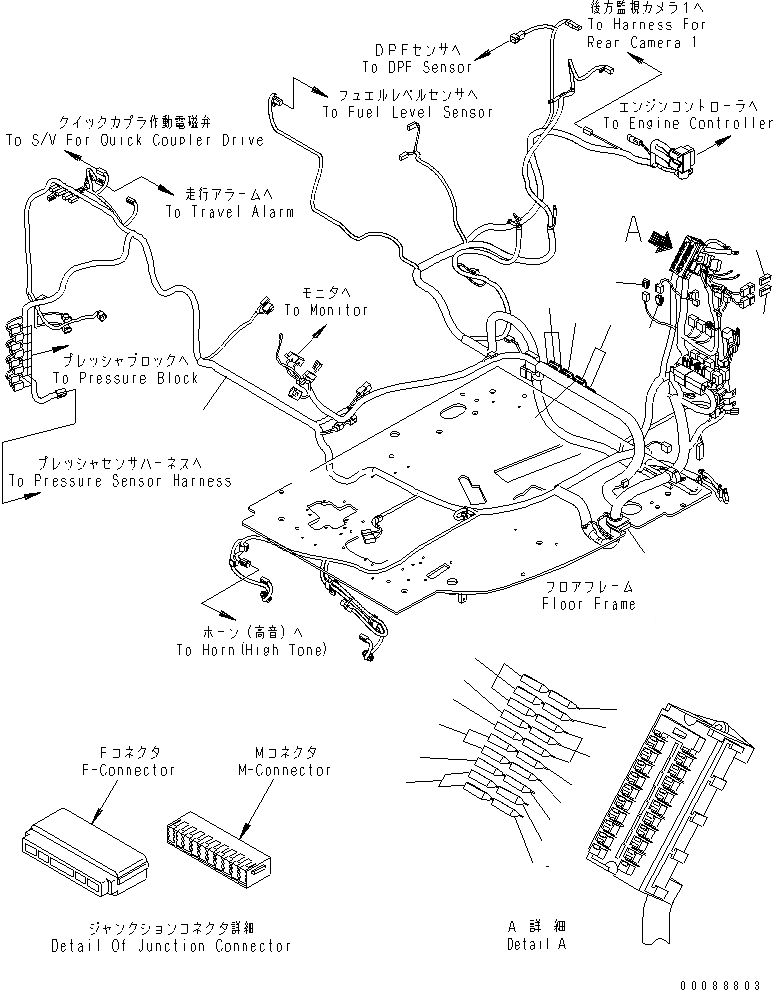

Схема запчастей Komatsu PC138US-8 - ОСНОВН. КОНСТРУКЦИЯ (ПОЛ Э/ПРОВОДКА) (ДВОЙН. OFFSET СТРЕЛА СПЕЦ-Я.) (ДЛЯ АВСТРАЛИИ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
5
5
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22B-06-23211

WIRING HARNESS

2

08041-03000

FUSE, 30A

3

08041-02000

FUSE, 20A

4

08041-01500

FUSE, 15A

5

08041-01000

FUSE, 10A

6

08041-00500

FUSE, 5A

7

08020-20000

DIODE

8

20T-06-81230

FUSIBLE LINK

9

HM6440-0129

F-CONNECTOR, PINK

9

HM6440-0128

M-CONNECTOR, PINK

10

HM6400-0012

F-CONNECTOR, BLACK

10

HM6409-0071

M-CONNECTOR, BLACK

11

HM6400-0013

F-CONNECTOR, GREEN

11

HM6409-0072

M-CONNECTOR, GREEN

12

22B-54-23221

GROMMET
