ГЛАВН. ТРУБЫ (ПЕДАЛЬ - SHUTTLE V.) (ДЛЯ ДОПОЛН. ТРУБЫ) (№-78¤79-88)

Запчасти Komatsu PC200-5 ГЛАВН. ТРУБЫ (ПЕДАЛЬ - SHUTTLE V.) (ДЛЯ ДОПОЛН. ТРУБЫ) (№-78¤79-88) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

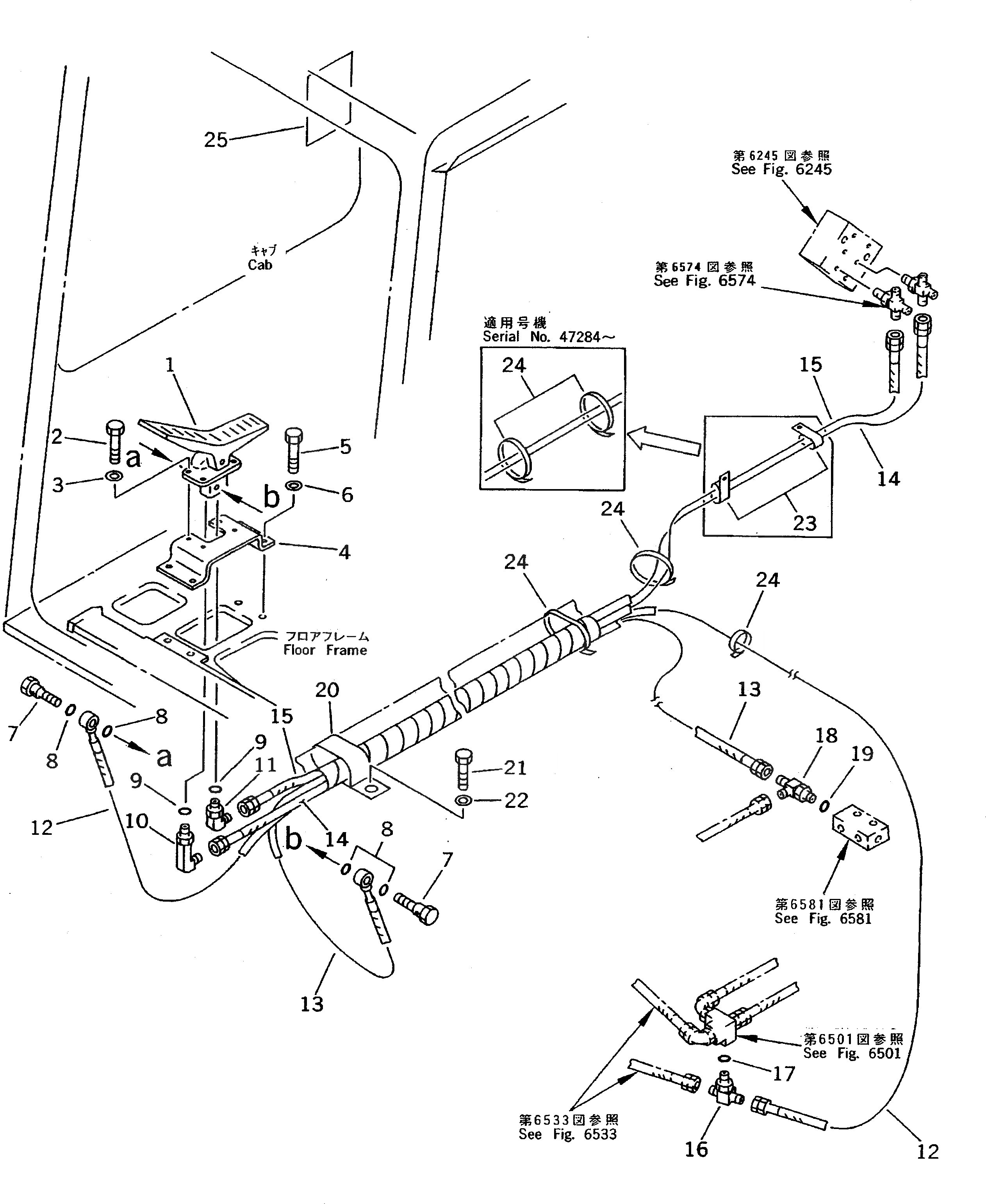

Схема запчастей Komatsu PC200-5 - ГЛАВН. ТРУБЫ (ПЕДАЛЬ - SHUTTLE V.) (ДЛЯ ДОПОЛН. ТРУБЫ) (№-78¤79-88) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G-1

20Y-970-X441

PIPING GROUP

G-1

20Y-970-X101

PIPING GROUP

1

20Y-970-1711

PEDAL ASS'Y

2

01010-50825

BOLT

3

01643-30823

WASHER

4

20Y-970-1721

BRACKET

5

01010-51025

BOLT

6

01643-31032

WASHER

7

706-46-56290

BOLT

8

07000-02018

O-RING

9

07002-01423

O-RING

10

20Y-970-1741

ELBOW

11

20Y-970-1731

ELBOW

12

20Y-62-17540

HOSE,(RED)

13

20Y-970-2490

HOSE,(BLUE)

14

207-62-56180

HOSE,(WHITE)

15

20Y-62-16260

HOSE,(YELLOW)

16

209-62-27580

TEE

17

07002-02034

O-RING

18

21T-62-29960

TEE

19

07002-01423

O-RING

20

20Y-970-1770

CLIP,(FOR LONG LEVER CONTROL)

20

113-899-7950

CLIP,(FOR WRIST CONTROL)

21

01010-51225

BOLT

22

01643-31232

WASHER

23

195-01-14450

CLIP

24

08034-00536

BAND

24

08034-00536

BAND

25

20Y-970-2440

PLATE
