/ / / / / / ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPCS)(КЛАПАН PPCAND ПАТРУБКИ ЛЕВОЙ СТОЙКИ)

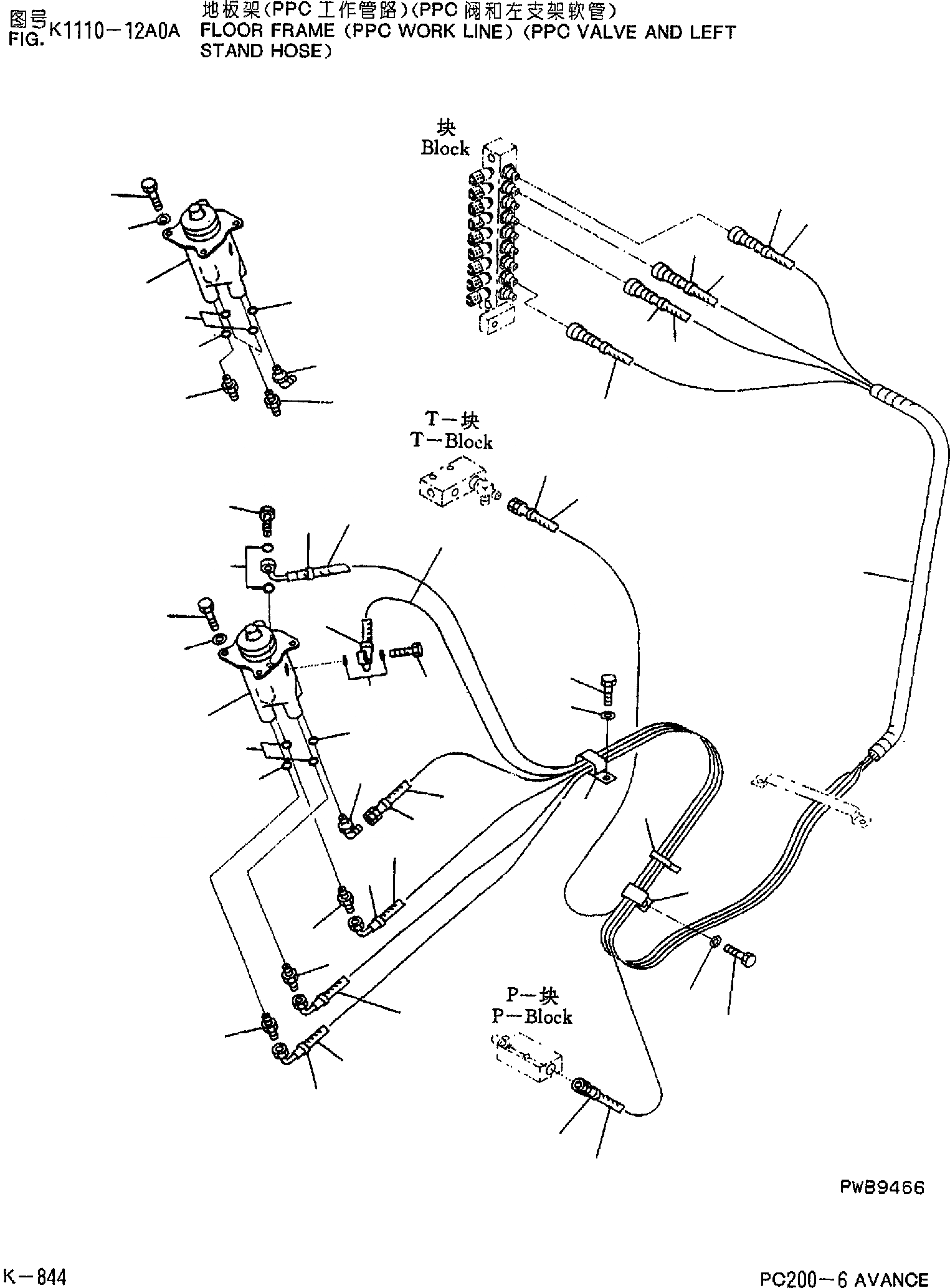

Запчасти Komatsu PC200-6 ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPCS)(КЛАПАН PPCAND ПАТРУБКИ ЛЕВОЙ СТОЙКИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu PC200-6 - ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPCS)(КЛАПАН PPCAND ПАТРУБКИ ЛЕВОЙ СТОЙКИ) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/pc2006cn/k0063a.png)
2
3
1
7
7
5
4
6
6
18
19
12
14
13
12
14
16
10
16
12
15
11
17
8
24
25
20
10
21
5
4
7
7
1
3
2
12
15
10
16
6
6
16
6
22
9
23
25
24
10
13
17
11
1
702-16-01890
PILDTVALVE
2
01010-80820
BOLT
3
01643-30823
WASHER
4
07235-10210
ELBOW
5
07002-01423
O-RING
6
07230-20210
UNION
7
07002-01423
O-RING
8
08017-32807
CONDVIT
9
08034-00519
BAND
10
20Y-62-22790
BANDRED
11
20Y-62-22810
BANDYELLOW
12
20Y-62-22820
BANDRED
13
20Y-62-23252
HOSE1200MM
14
20Y-62-23262
HOSE1400MM
15
20Y-62-D1610
HOSE2850MM
15
20Y-62-23273
HOSE2850MM
16
20Y-62-D1220
HOSE2800MM
16
20Y-62-23284
HOSE2800MM
17
20Y-62-D1580
HOSE3000MM
17
20Y-62-23362
HOSE3000MM
18
20Y-62-18910
BOLT
19
07000-02018
O-RING
20
20Y-62-18890
BOLT
21
07000-02015
O-RING
22
04434-53411
CLIP
23
20Y-62-23130
CLIP
24
01010-80820
BOLT
25
01643-30823
WASHER
