ПОВОРОТНОЕ СОЕДИНЕНИЕ(СОЕДИН-Е ЧАСТИ)(СКОРОСТЬ ДВИЖЕНИЯ 3)

Запчасти Komatsu PC200-6 ПОВОРОТНОЕ СОЕДИНЕНИЕ(СОЕДИН-Е ЧАСТИ)(СКОРОСТЬ ДВИЖЕНИЯ 3) N [ПОВОРОТН. КРУГ И КОМПОНЕНТЫ]

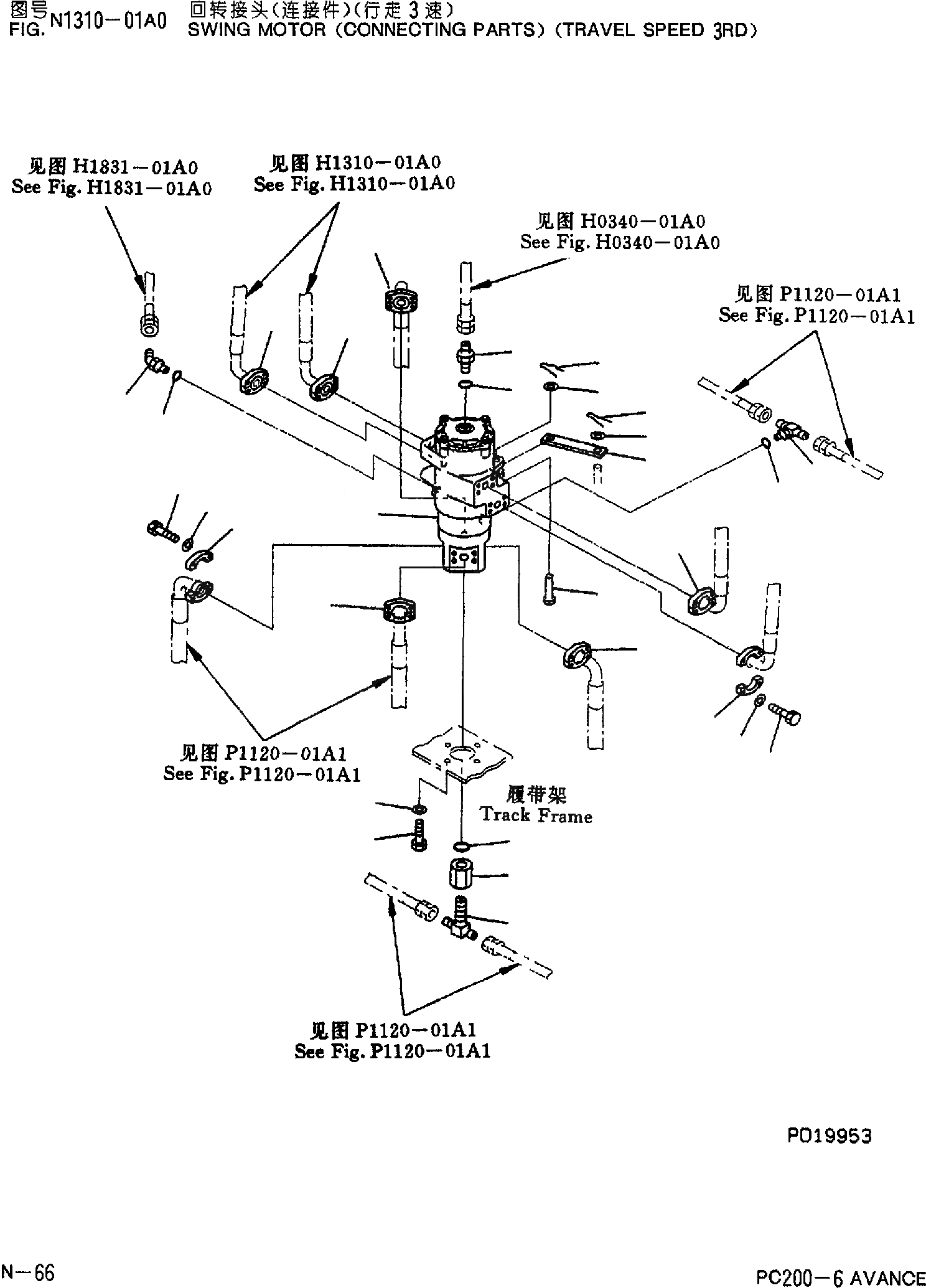

Схема запчастей Komatsu PC200-6 - ПОВОРОТНОЕ СОЕДИНЕНИЕ(СОЕДИН-Е ЧАСТИ)(СКОРОСТЬ ДВИЖЕНИЯ 3) N [ПОВОРОТН. КРУГ И КОМПОНЕНТЫ]
11
11
11
2
3
17
16
18
16
14
7
6
11
15
11
11
13
12
10
9
8
20
19
11
1
11
13
12
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

703-09-00120

SWIVELJOINTASS'Y

1

703-09-33230

SWIVEL JOINTASS'Y,(SEEFIG.Y1627-01A0)

1

703-09-33230

SWIVEL JOINTASS'Y,(SEEFIG.Y1627-01A0)

2

07230-20522

UNION

3

07002-02434

O-RING

4

07236-10210

ELBOW

4

22X-61-18550

ELBOW

5

07002-01423

O-RING

6

208-26-11611

T-UNION

|$10

20Y-62-11780

ELBOW

7

07002-01423

O-RING

8

20Y-62-21870

TEE

9

208-62-53120

NUT

10

07002-02434

O-RING

11

07371-30640

FLANGE

12

07372-21035

BOLT

13

01643-51032

WASHER

14

209-62-14430

PLATE

15

209-62-52560

PIN

16

01641-21626

WASHER

17

04052-11664

PIN

18

04050-14025

PIN

19

01010-81235

BOLT

20

01643-31232

WASHER
