РУКОЯТЬ(.8M)(С ДОПОЛН. ГИДРОЛИНИЕЙ)(STD)(ОПЦИОНН.)

Запчасти Komatsu PC200-6 РУКОЯТЬ(.8M)(С ДОПОЛН. ГИДРОЛИНИЕЙ)(STD)(ОПЦИОНН.) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

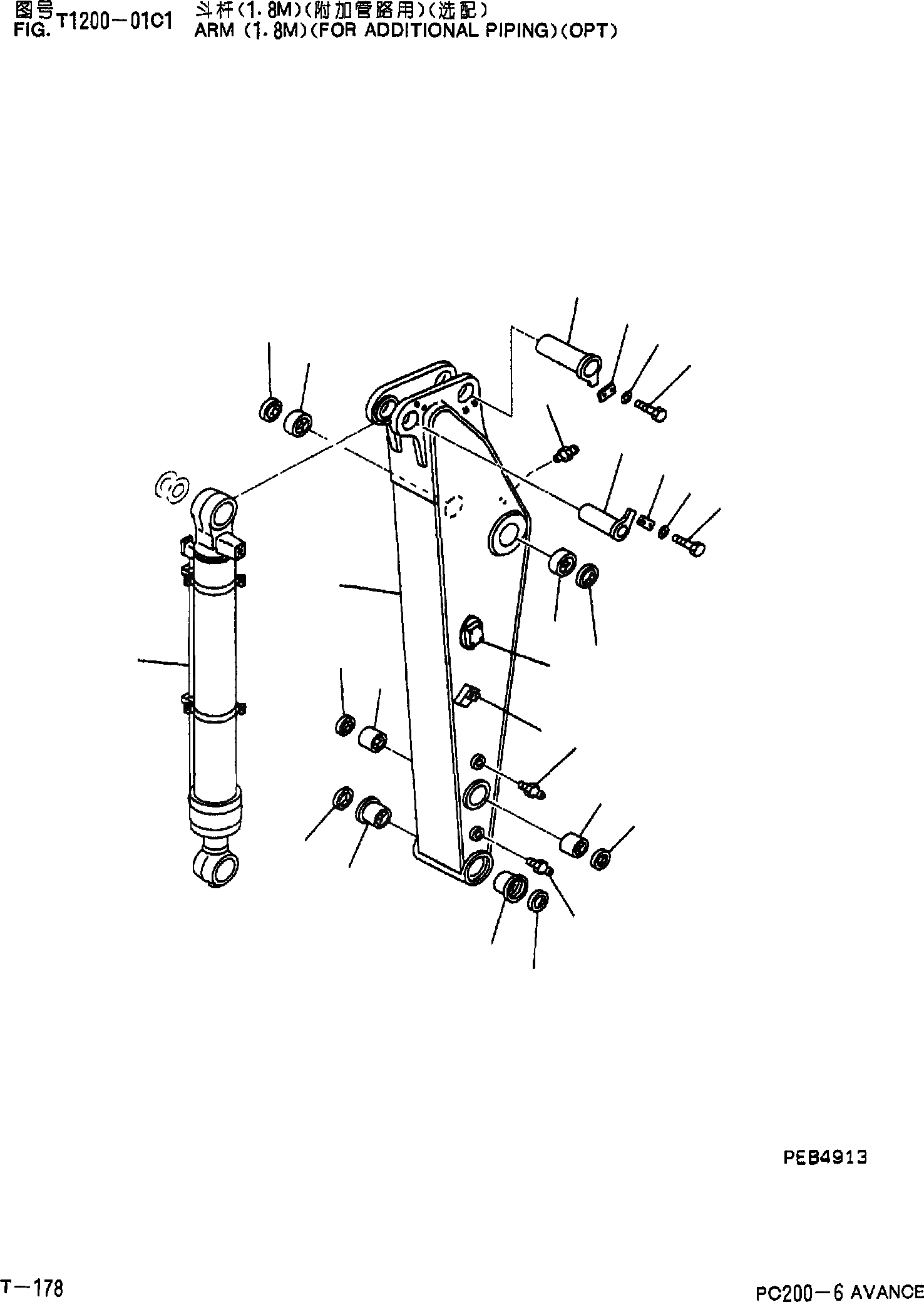

Схема запчастей Komatsu PC200-6 - РУКОЯТЬ(.8M)(С ДОПОЛН. ГИДРОЛИНИЕЙ)(STD)(ОПЦИОНН.) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
1
10
5
20
9
4
7
12
13
15
14
16
17
19
18
4
9
3
2
8
5
10
6
11
8
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

20Y-970-6330

ARM

1

ARM

2

20Y-970-3560

BRACKET

3

20Y-970-3570

BRACKET

4

205-70-72180

BUSHING

5

21K-70-12170

BUSHING

6

205-70-72130

BUSHING

7

07020-00900

FITTING

8

07020-00000

FITTING

9

07145-00090

SEAL

10

20Y-70-23220

SEAL

11

205-70-62150

SEAL

12

20Y-70-11180

PIN

13

205-70-66580

PLATE

14

01010-51235

BOLT

15

01643-31232

WASHER

16

205-70-71190

PIN

17

205-70-66580

PLATE

18

01010-51235

BOLT

19

01643-31232

WASHER

20

205-63-X3140

BUCKET CYLINDERG,.(SEEFIG.Y1620-41A1)
