/ / / / / / ОСНОВН. КЛАПАН(-АКТУАТОР)(/7)(ДЛЯ РУКОЯТИ ВРАЩЕНИЕ)(ОПЦИОНН.)
Запчасти Komatsu PC200-6 ОСНОВН. КЛАПАН(-АКТУАТОР)(/7)(ДЛЯ РУКОЯТИ ВРАЩЕНИЕ)(ОПЦИОНН.) Y [SERVICE KOT]

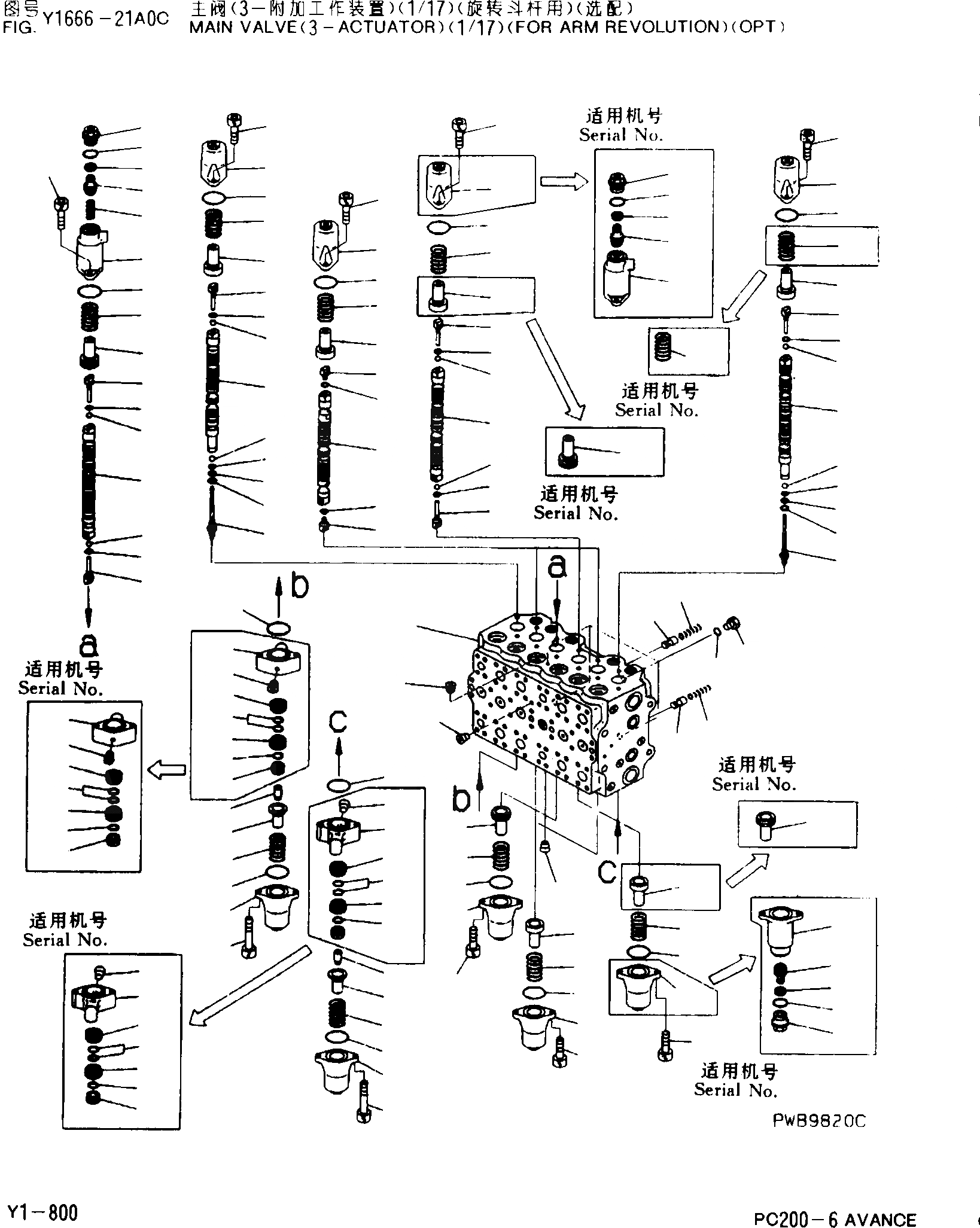

![Схема запчастей Komatsu PC200-6 - ОСНОВН. КЛАПАН(-АКТУАТОР)(/7)(ДЛЯ РУКОЯТИ ВРАЩЕНИЕ)(ОПЦИОНН.) Y [SERVICE KOT]](https://www.partsell.ru/storage/images/komatsu/pc2006cn/y0103a.png)
35
27
28
30
29
26
24
34
25
17
7
10
15
4
15
10
8
34
35
33
34
21
16
7
10
15
2
15
14
13
12
11
9
10
3
10
9
16
23
34
33
35
35
33
34
22
16
7
10
15
5
15
10
7
20
23
31
32
30
28
27
35
33
34
22
16
7
10
15
6
15
14
13
12
11
46
47
49
48
47
46
20
31
32
30
28
27
35
33
34
22
16
35
33
34
23
16
45
1
45
45
18
22
34
33
35
36
33
34
21
19
44
41
42
40
42
38
37
43
34
37
43
39
42
39
42
41
44
19
21
34
33
36
60
55
56
59
57
59
58
52
53
51
53
51
54
50
|$1
723-49-13900
CONTROLVALVEASS'Y
|$2
723-49-13403
CONTROLVALVEASS'Y
|$3
723-49-13402
CONTROLVALVEASS'Y
|$4
723-46-13401
CONTROLVALVEASS'Y
|$6
BODYSUBASS'Y
1
BLOCKVALVE
2
SPOOL
3
SPOOL
4
SPOOL
5
SPOOL
6
SPOOL
7
PLUG
8
723-46-15650
PLUG
9
723-46-15140
PLUG
10
07002-10823
O-RING
11
723-46-16171
PLUG
12
07002-11023
O-RING
13
07000-11005
O-RING
14
07001-01005
RING,BACK-UP
15
708-7T-16460
BALL
16
723-46-15120
RETAINER
17
723-46-15620
RETAINER
18
723-46-15880
RETAINER
19
723-46-16160
RETAINER
20
723-46-15690
RETAINER
21
723-46-14110
SPRING
22
723-46-14170
SPRING
23
723-46-14131
SPRING
24
723-46-15610
CASE
25
723-46-14210
SPRING
26
723-46-14220
SPRING
27
723-46-15630
PLUG
|$34
723-46-15631
PLUG
28
709-25-11390
O-RING
29
723-46-15640
PISTON
30
702-73-11510
SEAL
31
723-46-15770
CASE
32
723-46-15670
PISTON
33
723-46-15110
CASE
34
07430-71380
O-RING
35
01252-60820
BOLT
36
01252-06860
BOLT
37
723-46-16110
CAS
38
723-46-16120
PISTO
39
723-46-16130
PISTO
40
723-46-16140
PISTO
41
723-46-16152
PISTO
42
723-46-16180
SEA
43
702-16-54490
SCRE
44
723-46-16190
NUT
45
706-86-51180
PLUG
46
723-46-15150
VALVE
47
723-46-14150
SPRING
48
708-8H-11530
PLUG
49
07002-11423
O-RING
|$57
723-46-00710
CASEASS'Y
50
723-46-16110
CAS
51
723-46-16130
PISTO
52
723-46-16152
PISTO
53
723-46-16180
SEA
54
702-16-54490
SCRE
|$63
723-46-00720
CASEASS'Y
55
723-46-16110
CAS
56
723-46-16120
PISTO
57
723-46-16140
PISTO
58
723-46-16152
PISTO
59
723-46-16180
SEA
60
702-16-54490
SCRE
