РУКОЯТЬ (.9M) (С ДАТЧИКОМ)

Запчасти Komatsu PC200LC-6H РУКОЯТЬ (.9M) (С ДАТЧИКОМ) РАБОЧЕЕ ОБОРУДОВАНИЕ

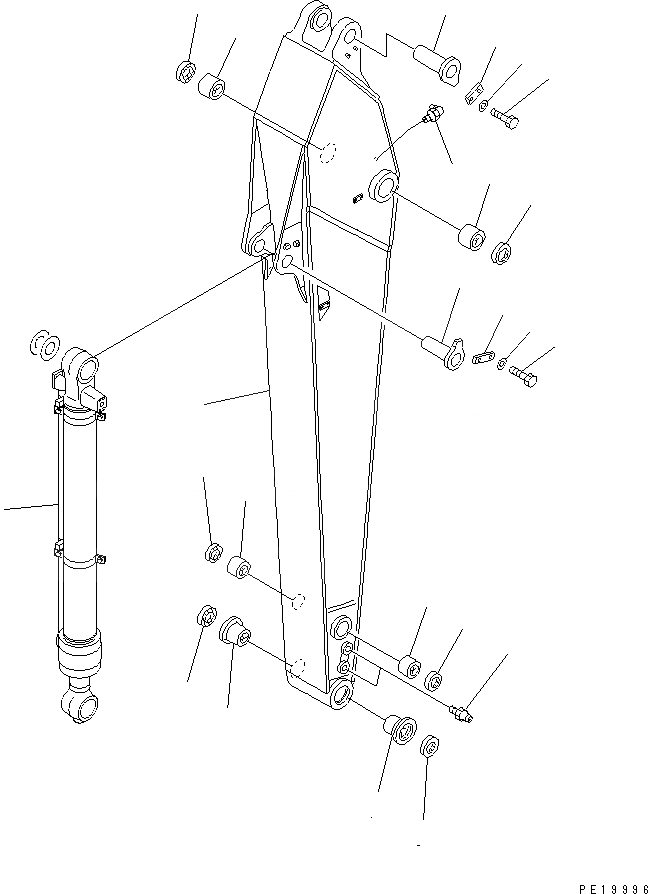

Схема запчастей Komatsu PC200LC-6H - РУКОЯТЬ (.9M) (С ДАТЧИКОМ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$8

20Y-70-00241

ARM ASS'Y

|$9

20Y-70-00240

ARM ASS'Y

1

ARM

1

ARM

2

205-70-72180

BUSHING

3

21K-70-12170

BUSHING

4

205-70-72130

BUSHING

5

07020-00900

FITTING

6

07020-00000

FITTING

7

07145-00090

SEAL

8

20Y-70-23220

SEAL

8

21K-70-12180

SEAL

9

205-70-62150

SEAL

10

20Y-70-11180

PIN

11

205-70-66580

PLATE

12

01010-81230

BOLT

12

01010-51230

BOLT

13

01643-31232

WASHER

14

205-70-71190

PIN

15

205-70-66580

PLATE

16

01010-81230

BOLT

16

01010-51230

BOLT

17

01643-31232

WASHER

18

205-63-X7132

BUCKET CYLINDER G.,(SEE FIG.Y1620-41A2)
