ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (Э/ПРОВОДКА)(№A878-)

Запчасти Komatsu PC200LL-7L ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (Э/ПРОВОДКА)(№A878-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

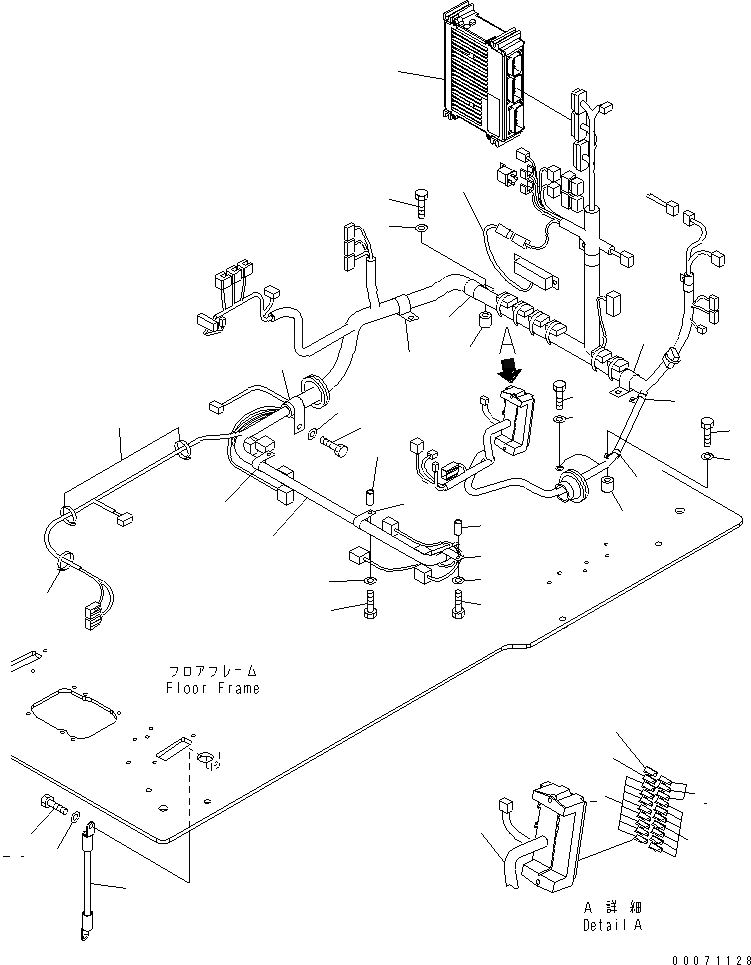

Схема запчастей Komatsu PC200LL-7L - ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (Э/ПРОВОДКА)(№A878-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
2
3
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
19
20
20
21
21
22
23
24
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

208-06-71510

WIRING HARNESS

2

08041-01000

FUSE¤ 10A

3

08041-02000

FUSE¤ 20A

4

04434-53411

CLIP

5

195-33-11220

SPACER

6

01010-81040

BOLT

7

01643-31032

WASHER

8

04434-51710

CLIP

9

195-33-11220

SPACER

10

01010-81040

BOLT

11

01643-31032

WASHER

12

01010-81016

BOLT

13

01643-31032

WASHER

14

04434-53411

CLIP

15

01010-81020

BOLT

16

01643-31032

WASHER

17

08034-20519

BAND

18

04434-52310

CLIP

19

144-874-7470

BOSS

20

01010-81040

BOLT

21

01643-31032

WASHER

22

08028-43030

CABLE

23

01010-81020

BOLT

24

01643-31032

WASHER

25

7861-94-3000

RESISTOR,(SEE FIG.K1110-28A0)

26

7835-26-1009

CONTROLLER,(SEE FIG.K1110-28A0)
