СТРЕЛА (ЛАМПА РАБОЧ. ОСВЕЩЕНИЯ И СИСТЕМА СМАЗКИ СТРЕЛЫ)

Запчасти Komatsu PC200LL-7L СТРЕЛА (ЛАМПА РАБОЧ. ОСВЕЩЕНИЯ И СИСТЕМА СМАЗКИ СТРЕЛЫ) РАБОЧЕЕ ОБОРУДОВАНИЕ

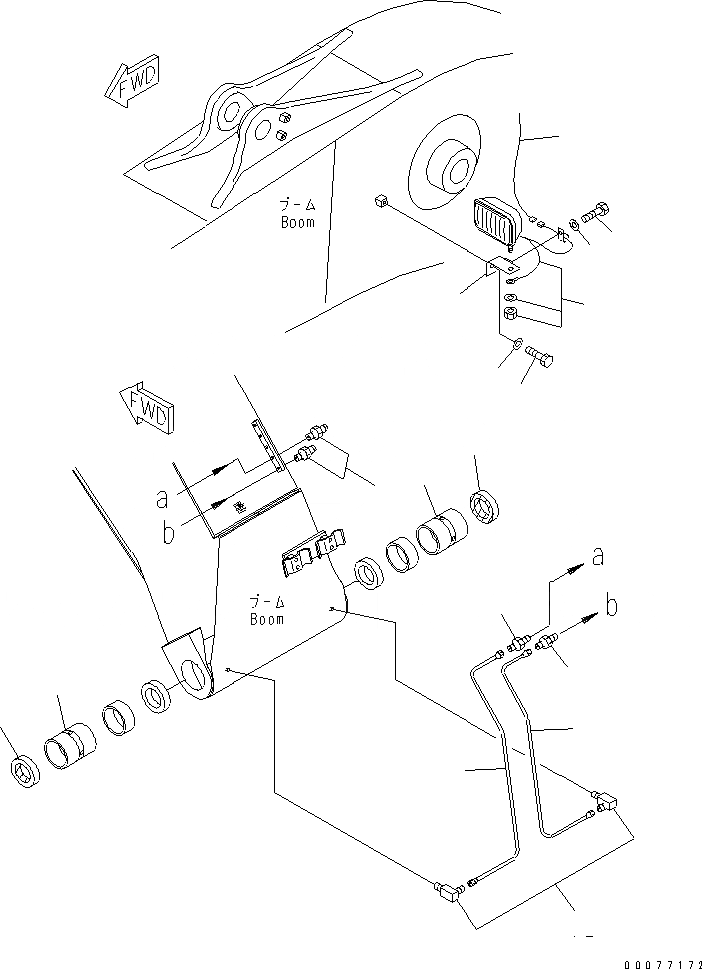

Схема запчастей Komatsu PC200LL-7L - СТРЕЛА (ЛАМПА РАБОЧ. ОСВЕЩЕНИЯ И СИСТЕМА СМАЗКИ СТРЕЛЫ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07145-00090

SEAL

2

20Y-06-25310

WORK LAMP ASS'Y

|$15

421-06-23330

BULB¤ 70W

3

20Y-06-21551

BRACKET

4

01010-81220

BOLT

5

01643-31232

WASHER

6

01010-81230

BOLT

7

01643-31232

WASHER

8

07020-00000

FITTING

9

20Y-70-11540

CONNECTOR

10

20Y-70-31310

TUBE

11

20Y-70-31320

TUBE

12

20Y-25-11270

ELBOW

13

20Y-70-31512

BUSHING,(SEE FIG.T1110-01A4)

14

22U-06-21350

WIRE,(SEE FIG.T1110-04A0)
