ГРЕЙФЕРН. КОВШ(ВНУТР. ЧАСТИ)(№-)

Запчасти Komatsu PC200SC-6 ГРЕЙФЕРН. КОВШ(ВНУТР. ЧАСТИ)(№-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

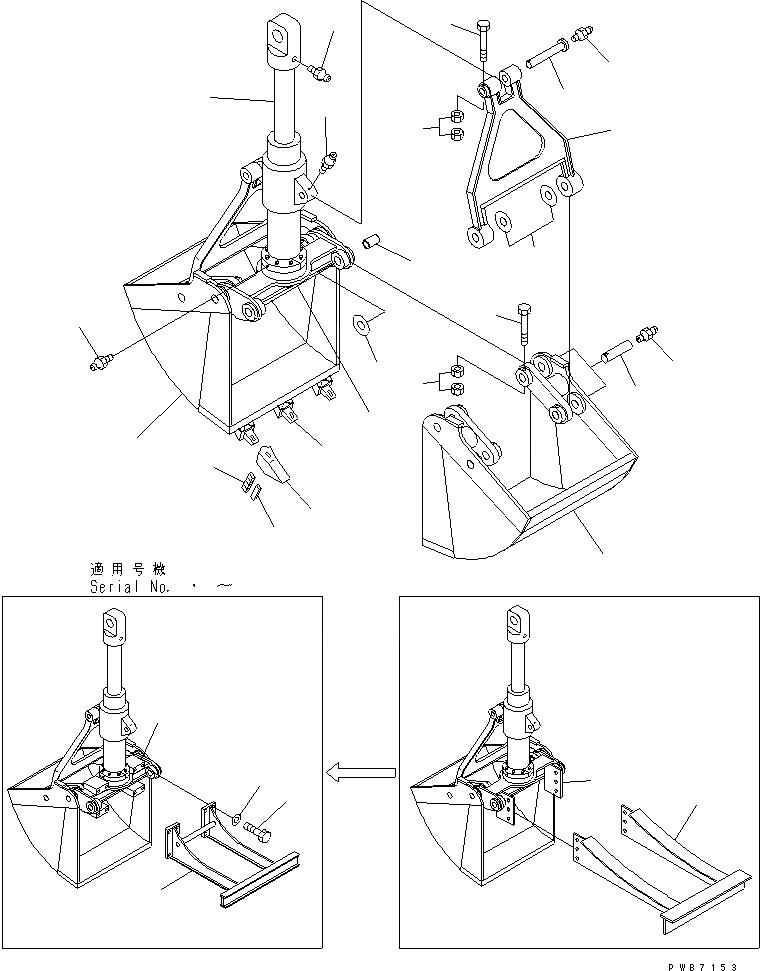

Схема запчастей Komatsu PC200SC-6 - ГРЕЙФЕРН. КОВШ(ВНУТР. ЧАСТИ)(№-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1A
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
18
19
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

20Y-957-5510

CLAMSHELL BUCKET

1

ARK200CSB70-1A

BUCKET,FOR 3 TEETH

1A

ARK200CSB70-1B

BUCKET,FOR 2 TEETH

2

ARK200CSB70-02

POINT

3

ARK200CSB70-03

PIN,LOCK

4

ARK200CSB70-04

RUBBER

5

ARK200CSB70-05

PIN,BUCKET

6

ARK200CSB70-06

BOLT

7

ARK200CSB70-07

NUT

8

ARK200CSB70-08

SHIM

9

ARK200CSB70-09

LINK

10

ARK200CSB70-10

PIN,LINK

11

ARK200CSB70-11

BOLT

12

ARK200CSB70-12

NUT

13

ARK200CSB70-13

CYLINDER ASS'Y

14

ARK200CSB70-21

FITTING,GREASE

15

ARK200CSB70-34

HOLDER

16

ARK200CSB70-30

ADAPTER

17

ARK200CSB70-31

BUSHING

18

ARK200CSB70-37

EJECTOR,(#ARK1378-)

|18

ARK200CSB70-32

EJECTOR

19

ARK200CSB70-38

HOLDER,EJECTOR (#ARK1378-)

|19

ARK200CSB70-33

PLATE,EJECTOR

20

ARK200CSB70-36

BOLT

21

ARK200CSB70-35

WASHER¤ SPRING
