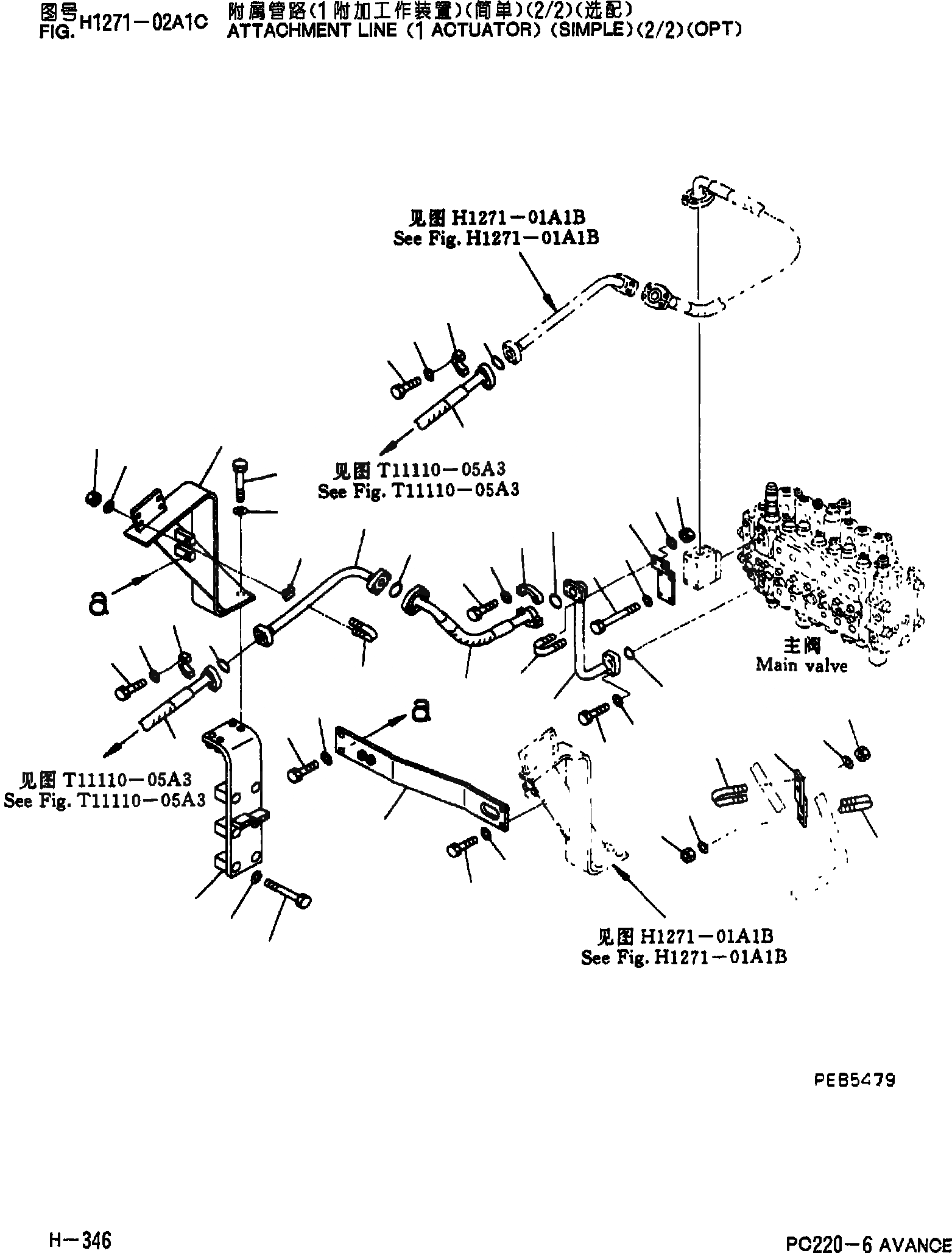

Запчасти Komatsu PC220-6 НАВЕСНОЕ ОБОРУД-Е(АКТУАТОР)(SIMPLE)(/)(ОПЦИОНН.) H [ГИДРАВЛИКА]
![Схема запчастей Komatsu PC220-6 - НАВЕСНОЕ ОБОРУД-Е(АКТУАТОР)(SIMPLE)(/)(ОПЦИОНН.) H [ГИДРАВЛИКА]](https://www.partsell.ru/storage/images/komatsu/pc2206cn/h0030a.png)
24
25
20
21
22
26
33
34
32
31
30
16
15
13
14
12
15
5
10
9
7
6
33
34
32
31
28
29
23
30
17
19
18
27
11
28
29
1
2
3
4
36
38
37
35
38
37
36
8
1
20Y-62-25131
FLANGE
2
01010-81040
BOLT
3
01643-51032
WASHER
4
21T-09-11460
O-RING
5
20Y-62-25241
BRACKET
6
01010-81095
BOLT
7
01643-31032
WASHER
8
07283-22738
CLIP
9
01599-01011
NUT
10
01643-31032
WASHER
11
20Y-62-25140
HOSE
12
07371-31049
FLANGE
13
07372-21035
BOLT
14
01643-51032
WASHER
15
07000-13032
O-RING
16
20Y-970-6220
TUBE
17
206-62-65112
BRACKET
18
01010-51275
BOLT
19
01643-31232
WASHER
20
20Y-970-6180
BRACKET
21
01010-81660
BOLT
22
01643-31645
WASHER
23
07283-32746
CLIP
24
01599-0100
NUT
25
01643-31032
WASHER
26
07283-52737
SEAT
27
20Y-970-6191
BRACKET
28
01010-51240
BOLT
29
01643-31232
WASHER
30
07099-21012
HOSE
31
21T-09-11460
O-RING
32
07371-31049
FLANGE
33
07372-21035
BOLT
34
01643-51032
WASHER
35
20Y-62-25790
BRACKET
36
07283-32738
CLIP
37
01599-01011
NUT
38
01643-31032
WASHER
