РУКОЯТЬ(.M)БЕЗ РУКОЯТИЧАСТИ(ДЛЯ .M РУКОЯТЬ)(ОПЦИОНН.)

Запчасти Komatsu PC220-6 РУКОЯТЬ(.M)БЕЗ РУКОЯТИЧАСТИ(ДЛЯ .M РУКОЯТЬ)(ОПЦИОНН.) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

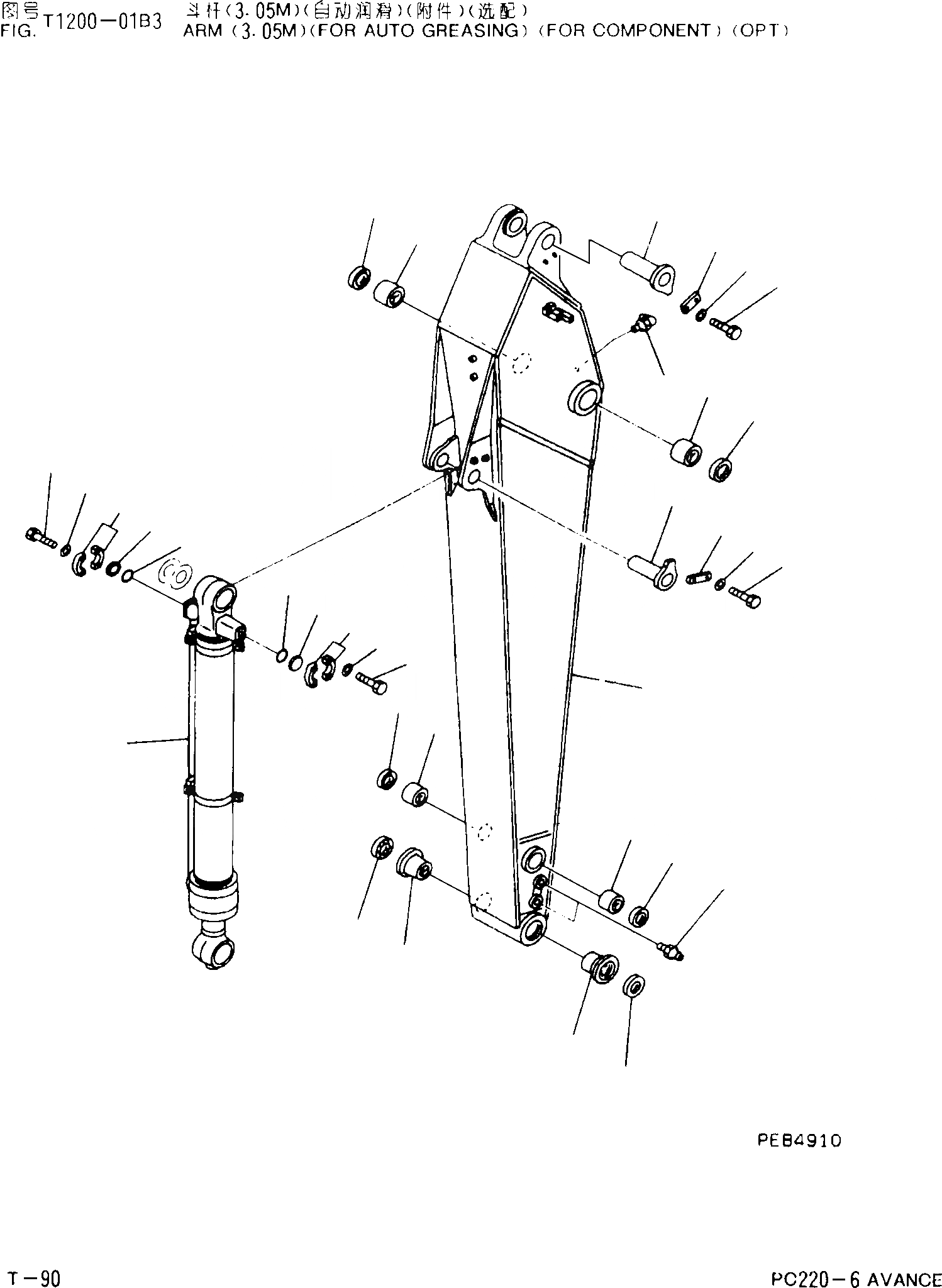

Схема запчастей Komatsu PC220-6 - РУКОЯТЬ(.M)БЕЗ РУКОЯТИЧАСТИ(ДЛЯ .M РУКОЯТЬ)(ОПЦИОНН.) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
18
9
4
4
9
3
8
6
3
8
1
20
19
21
23
22
22
23
21
19
20
5
2
7
14
15
17
16
12
13
11
10
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

206-70-00320

ARMASS'Y

1

ARM

2

205-70-72180

BUSHING

3

21K-70-12161

BUSHING

4

205-70-72130

BUSHING

5

07020-00900

FITTING

6

07020-00000

FITTING

7

07145-00090

SEAL

8

20Y-70-23230

SEAL

9

205-70-62150

SEAL

10

206-70-51170

PIN

11

205-70-66580

PLATE

12

01010-51230

BOLT

13

01643-31232

WASHER

14

205-70-71320

PIN

15

205-70-66580

PLATE

16

01010-51230

BOLT

17

01643-31232

WASHER

18

206-63-X4230

BUCKET CYLINDERG,.(SEEFIG.Y1620-41A0)

19

07378-10600

HEAD

20

07000-13025

O-RING

21

07371-30640

FLANGE

22

07372-21035

BOLT

23

01643-51032

WASHER
