/ / / / / / НАВЕСНОЕ ОБОРУД-Е (ОСНОВН. ПРАВ.) ( АКТУАТОР) (ОПЦИОНН.)

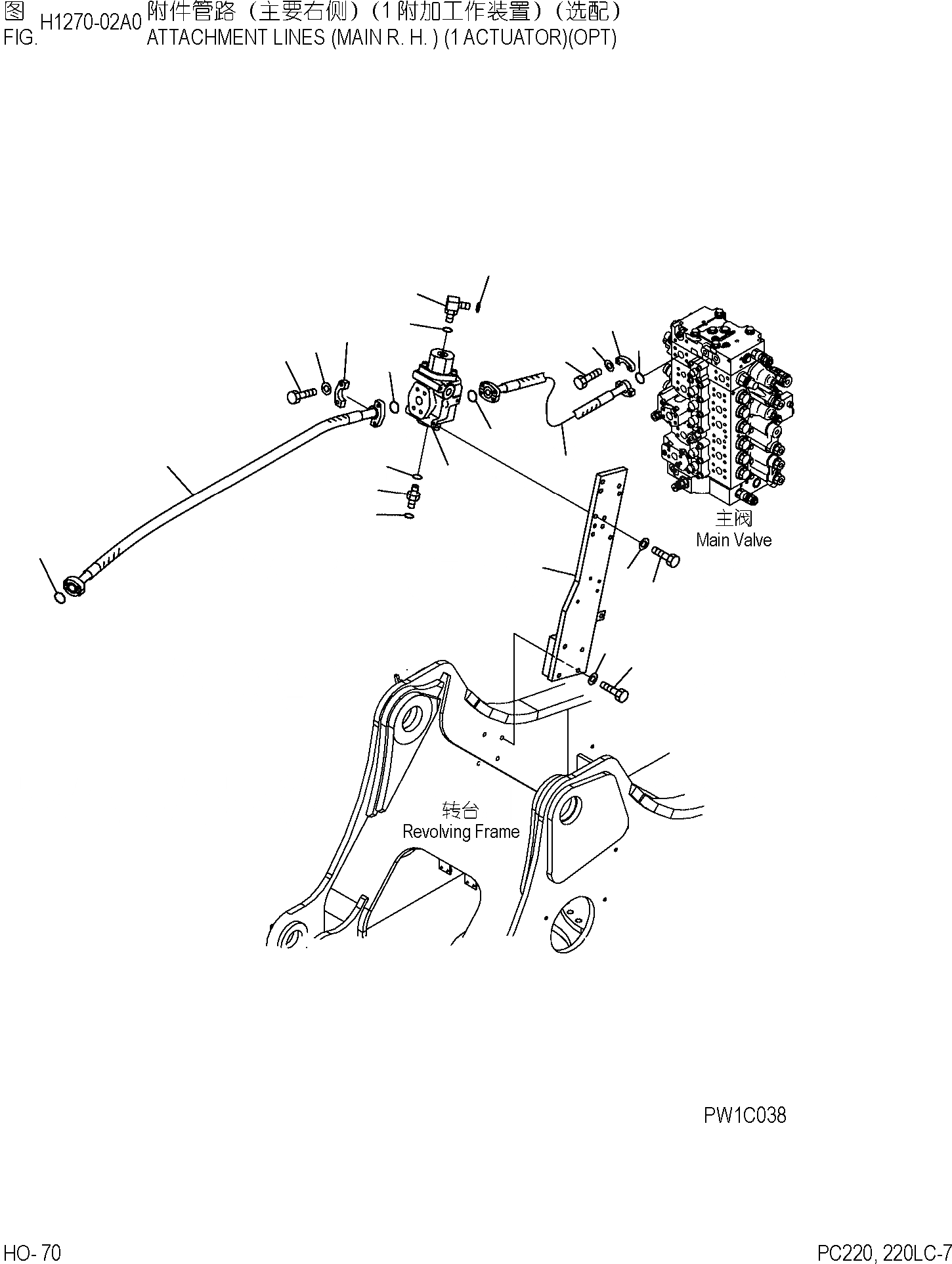

Запчасти Komatsu PC220-7 НАВЕСНОЕ ОБОРУД-Е (ОСНОВН. ПРАВ.) ( АКТУАТОР) (ОПЦИОНН.) ГИДРАВЛИКА]
![Схема запчастей Komatsu PC220-7 - НАВЕСНОЕ ОБОРУД-Е (ОСНОВН. ПРАВ.) ( АКТУАТОР) (ОПЦИОНН.) ГИДРАВЛИКА]](https://www.partsell.ru/storage/images/komatsu/pc2207cn/h0028a.png)
12
13
19
17
18
1
8
7
10
11
9
8
21
20
22
13
14
16
15
3
2
4
6
5
1
702-21-01910
VALVE ASS'Y
2
01010-81040
BOLT
3
01643-31032
WASHER
4
20Y-62-43270
BRACKET
5
01010-81285
BOLT
6
01643-31232
WASHER
7
07097-01005
HOSE
8
21T-09-11460
O-RING
9
07371-31049
FLANGE
10
07372-21035
BOLT
11
01643-51032
WASHER
12
07097-21218
HOSE
13
07000-13038
O-RING
14
07371-51260
FLANGE
15
07372-21245
BOLT
16
01643-51232
WASHER
17
20Y-62-43460
NIPPLE
18
02896-11008
O-RING
19
07002-02034
O-RING
20
11Y-62-12160
ELBOW
21
02896-11008
O-RING
22
07002-01423
O-RING
