СЕРВИСНЫЙ КЛАПАН (/) (ОПЦИОНН.)

Запчасти Komatsu PC220-7 СЕРВИСНЫЙ КЛАПАН (/) (ОПЦИОНН.) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

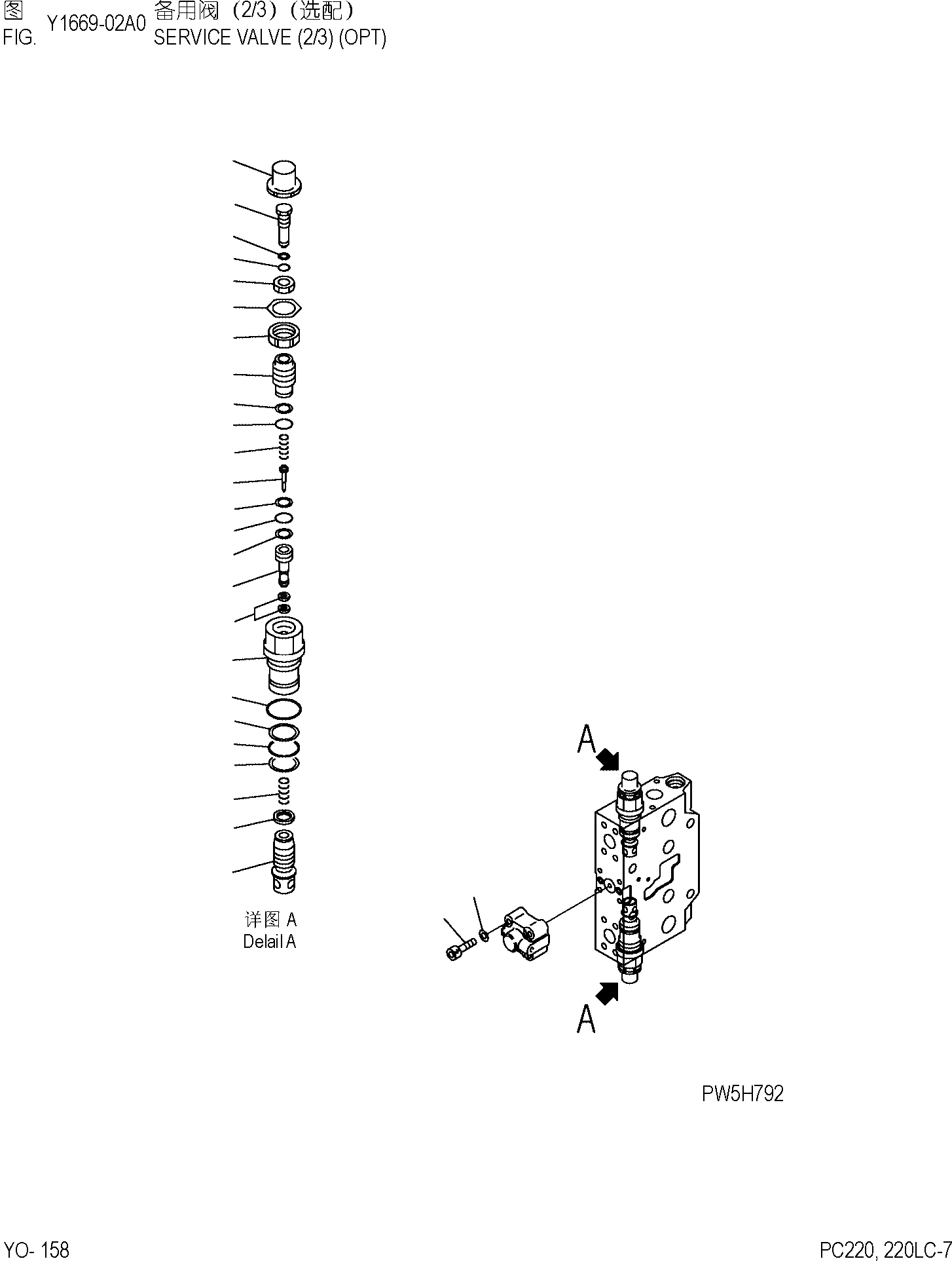

Схема запчастей Komatsu PC220-7 - СЕРВИСНЫЙ КЛАПАН (/) (ОПЦИОНН.) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
12
6
21
20
8
11
7
5
19
18
10
4
19
18
19
3
13
1
17
16
15
16
9
14
2
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

723-41-07600

VALVE ASS'Y

|$3

BODY SUB ASS'Y

|$4

723-46-48100

VALVE ASS'Y

1

SLEEVE

2

VALVE

3

SEAT

4

POPPET

5

PLUG

6

SCREW

7

NUT

8

NUT

9

SPRING

10

SPRING

11

PLATE

12

CAP

13

SEAL

14

SEAL

15

700-93-11320

O-RING

16

723-46-41950

RING

17

07002-13634

O-RING

18

O-RING

19

RING

20

O-RING

21

RING,BACK-UP

22

01252-60845

BOLT

23

01643-50823

WASHER
