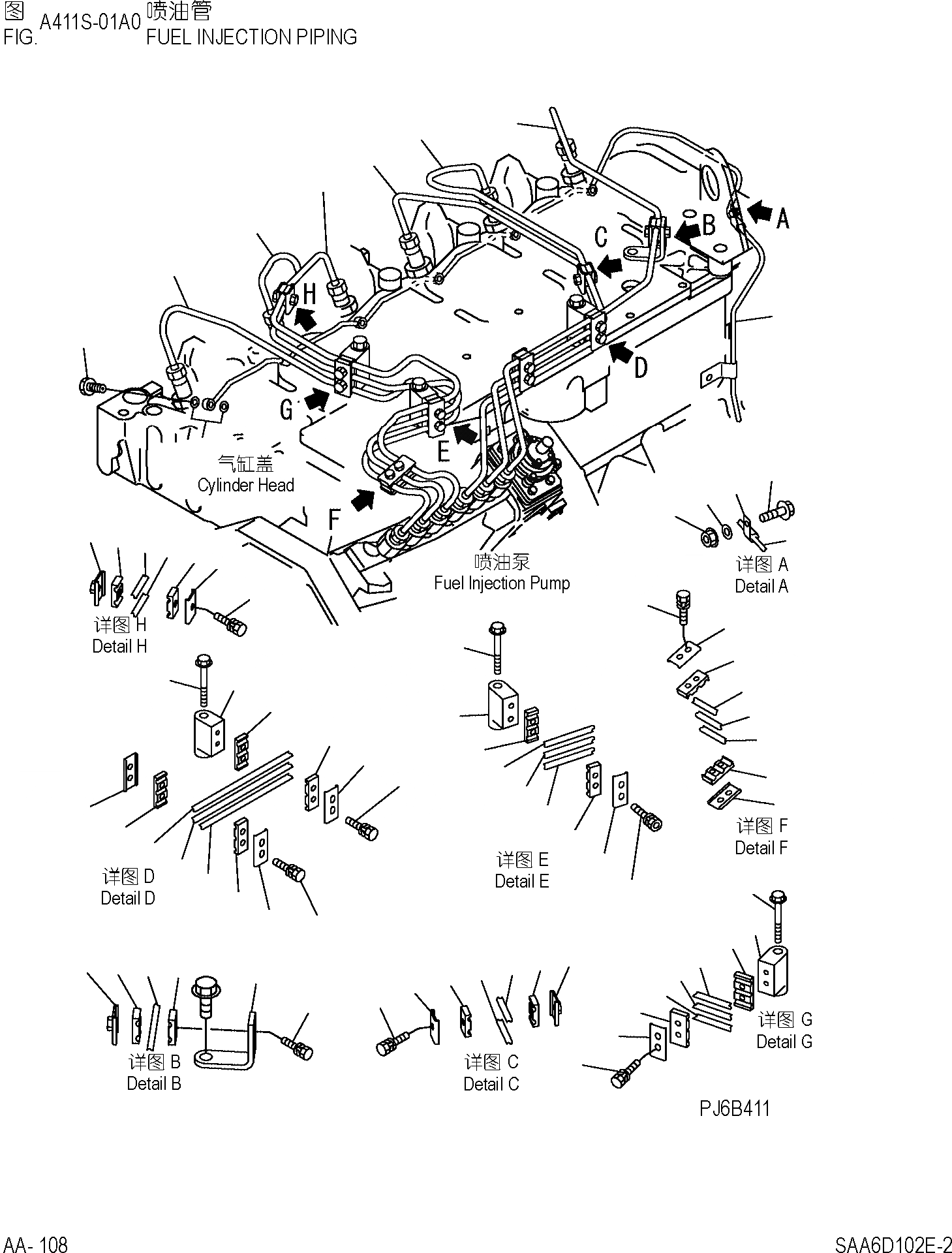

Запчасти Komatsu PC220-7 ТОПЛИВН. ТРУБКИ ВПРЫСКА ДВИГАТЕЛЬ]
![Схема запчастей Komatsu PC220-7 - ТОПЛИВН. ТРУБКИ ВПРЫСКА ДВИГАТЕЛЬ]](https://www.partsell.ru/storage/images/komatsu/pc2207cn/a0053a.png)
21
20
19
10
9
8
2
1
4
5
6
7
1
14
11
13
10
9
8
13
12
31
15
13
10
9
8
13
11
14
25
22
24
24
26
31
14
16
18
9
10
18
17
3
31
15
13
10
9
8
13
11
14
28
29
20
19
29
27
25
25
30
29
21
29
28
25
22
24
19
20
21
24
23
1
6738-71-5520
MANIFOLD
2
6732-71-6240
BOLT,JOINT
3
6732-71-6260
GASKET
4
6732-21-5160
BOLT
5
04434-50508
CLIP
6
01643-30823
WASHER
7
6732-71-3210
NUT
8
6738-71-5110
TUBE,NO.1
9
6738-71-5120
TUBE,NO.2
10
6738-71-5130
TUBE,NO.3
11
6734-71-5710
BRACKET
12
6735-71-5830
BRACKET
13
6734-71-5720
ISOLATOR
14
6734-71-5520
BOLT
15
6734-71-5741
BRACKET
16
6735-71-5820
BRACKET
17
6735-71-5840
BRACE
18
6735-71-5860
ISOLATOR
19
6735-71-5643
TUBE,NO.4
20
6735-71-5653
TUBE,NO.5
21
6735-71-5663
TUBE,NO.6
22
6734-71-5710
BRACKET
23
6735-71-5830
BRACKET
24
6734-71-5720
ISOLATOR
25
6734-71-5520
BOLT
26
6734-71-5741
BRACKET
27
6735-71-5820
BRACKET
28
6735-71-5840
BRACE
29
6735-71-5860
ISOLATOR
30
6732-71-5760
BRACKET
31
6734-11-5210
BOLT
