КАБИНА (РАДИО)(№-)

Запчасти Komatsu PC228US-3-AP КАБИНА (РАДИО)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

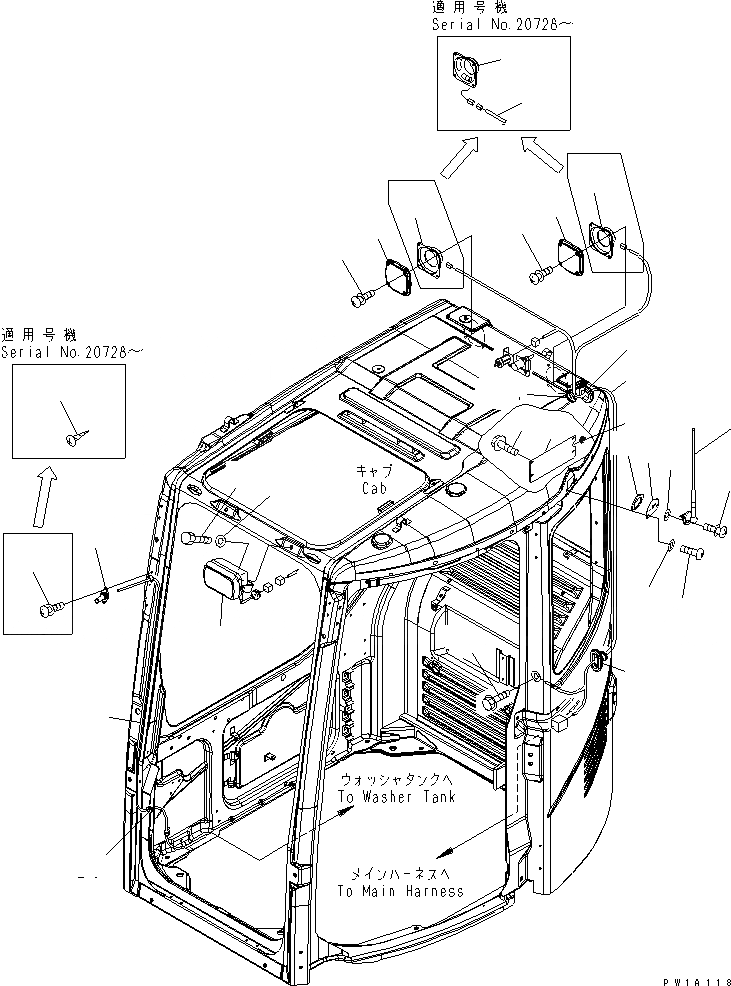

Схема запчастей Komatsu PC228US-3-AP - КАБИНА (РАДИО)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1A
2
3
4
5
6
7
8
9
10
10
11
12
13
13A
14
14
15
15
15
16
16
17
18
18
19
20
21
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

22B-54-00513

CAB ASS'Y

|1

22B-54-00511

CAB ASS'Y

|1

22B-54-00541

CAB ASS'Y

|1

22B-54-00540

CAB ASS'Y

|1

22B-54-00580

CAB ASS'Y

1

198-Z11-4610

RUBBER ANTENNA,(SEE FIG. Y1062-01A0)

|1

362-56-42261

RUBBER ANTENNA,(SEE FIG. Y1062-01A0)

1A

01643-30623

WASHER

2

01023-20412

SCREW

3

22B-54-17240

PLATE,L.H.

4

22B-54-17260

SEAL

5

01245-00616

SCREW

6

01643-70623

WASHER

7

22B-54-17231

PLATE

8

175-06-81610

GROMMET

9

01435-40616

BOLT

10

22B-54-17252

WIRING HARNESS

|10

22B-54-17251

WIRING HARNESS

11

01435-41016

BOLT

|11

01435-41020

BOLT

12

209-06-51470

GROMMET

13

22T-06-15330

GROMMET

13A

201-54-13210

GROMMET

14

418-967-2150

COVER,SPEAKER

15

11Y-979-1950

SPEAKER

|15

08910-10000

SPEAKER

16

01023-20425

SCREW

17

20Y-54-39511

NOZZLE

18

01370-10520

SCREW

|18

01023-20412

SCREW

19

17M-911-2670

HOSE

20

08037-01008

GROMMET

21

22B-54-17511

WORK LAMP ASS'Y

|21

421-06-23330

BULB¤ 70W,24V

22

01010-D1016

BOLT

23

01643-71032

WASHER
