КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№-)

Запчасти Komatsu PC228USLC-3U КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

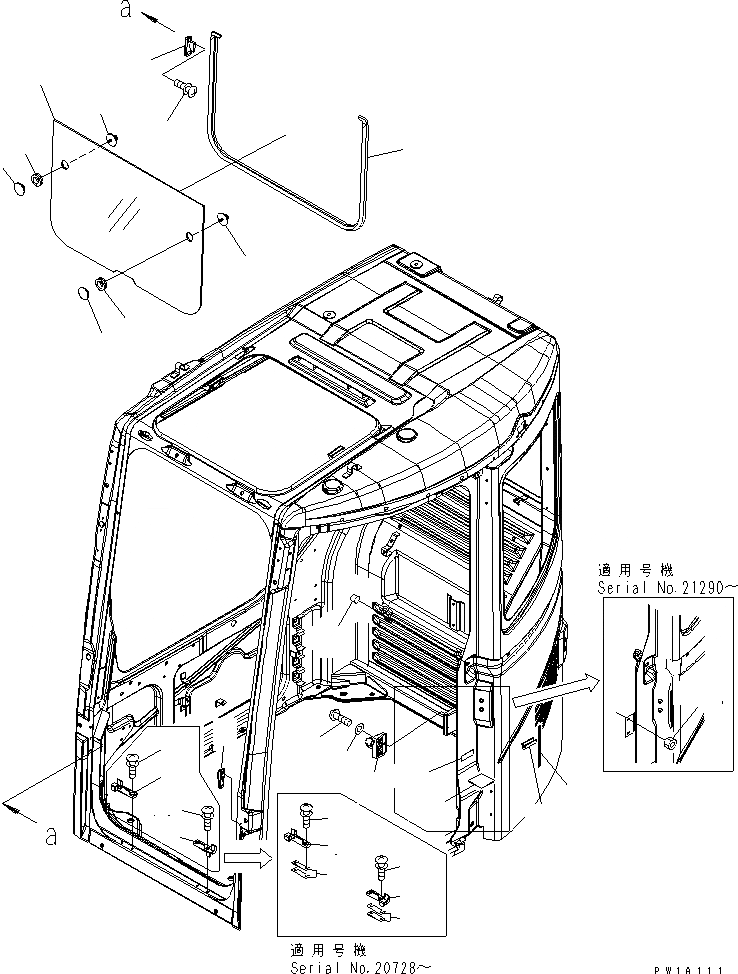

Схема запчастей Komatsu PC228USLC-3U - КАБИНА (ПЕРЕДН. НИЖН. ОКНА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
4
4
5
6
6
7
8
8
9
9
9A
9A
10
10
10
10
11
12
13
13A
14
15
16
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$21

22B-54-00513

CAB ASS'Y

|$22

22B-54-00511

CAB ASS'Y

|$23

22B-54-00522

CAB ASS'Y,(DEMOLITION SPEC.)

|$24

22B-54-00520

CAB ASS'Y,(DEMOLITION SPEC.)

|$25

22B-54-00541

CAB ASS'Y,(TUNNEL SPEC.)

|$26

22B-54-00540

CAB ASS'Y,(TUNNEL SPEC.)

|$27

22B-54-00580

CAB ASS'Y,(FOR VANDALISM PROTECTION)

|$30

22B-54-15800

GLASS ASS'Y,FRONT, LOWER

1

22B-54-15811

GLASS

2

22B-54-15970

RETAINER

3

22B-54-15980

KNOB

4

08037-02512

GROMMET

5

22B-54-15822

SEAT,FRONT, LOWER

6

22B-54-15832

SEAT,GLASS

7

01023-20616

SCREW

8

22B-54-15781

SEAT

8

22B-54-15780

SEAT,L.H.

9

22B-54-15791

SEAT

9

22B-54-15790

SEAT,R.H.

9A

22B-54-15580

PLATE

10

01023-20616

SCREW

11

22B-54-15841

LOCK ASS'Y

12

01245-00616

SCREW

13

01643-70623

WASHER

13A

01584-30605

NUT

14

20U-54-25140

STOPPER

14

22B-54-15880

STOPPER,FRONT, LOWER

15

22B-54-15891

RUBBER

16

22B-54-16932

RUBBER

16

22B-54-16931

RUBBER

17

22B-54-16940

RUBBER

18

22B-54-16950

CAP
