КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР СТРЕЛЫ)

Запчасти Komatsu PC230NHD-7K КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР СТРЕЛЫ) ГИДРАВЛИКА

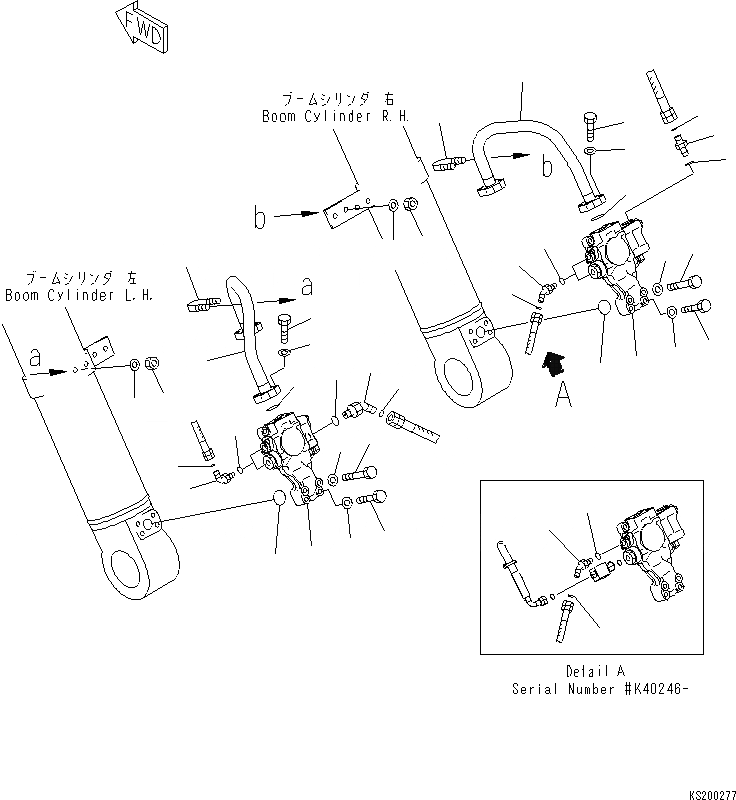

Схема запчастей Komatsu PC230NHD-7K - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР СТРЕЛЫ) ГИДРАВЛИКА
25
21
26
27
19
17
18
7
1
4
3
6
5
22
15
14
16
24
23
27
26
13
11
12
7
2
4
3
5
6
22
24
23
20
25
10
8
9
12
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

702-21-08330

PILOT VALVE,(SEE FIG.Y1679-11A0)

2

702-21-08350

PILOT VALVE,(SEE FIG.Y1679-12A0)

3

07372-21050

BOLT

4

01643-51032

WASHER

5

07372-21060

BOLT

6

01643-51032

WASHER

7

07000-13030

O-RING

8

02781-00422

UNION

9

07002-12034

O-RING

10

02896-11012

O-RING

11

02783-10210

ELBOW

|11

02783-10210

ELBOW

|11

11Y-62-12240

ELBOW

12

07002-11423

O-RING

|12

07002-11423

O-RING

13

02896-11008

O-RING

|13

02896-11008

O-RING

14

20Y-62-42910

ELBOW

15

07002-12034

O-RING

16

02896-11012

O-RING

17

02782-10210

ELBOW

|17

11Y-62-12160

ELBOW

18

07002-11423

O-RING

19

02896-11008

O-RING

20

22U-62-27350

TUBE,R.H.

21

22U-62-27360

TUBE,L.H.

22

07000-13030

O-RING

23

07372-21035

BOLT

24

01643-51032

WASHER

25

07283-22738

CLIP

26

01599-01011

NUT

27

01643-31032

WASHER
