/ / / / / / ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ)

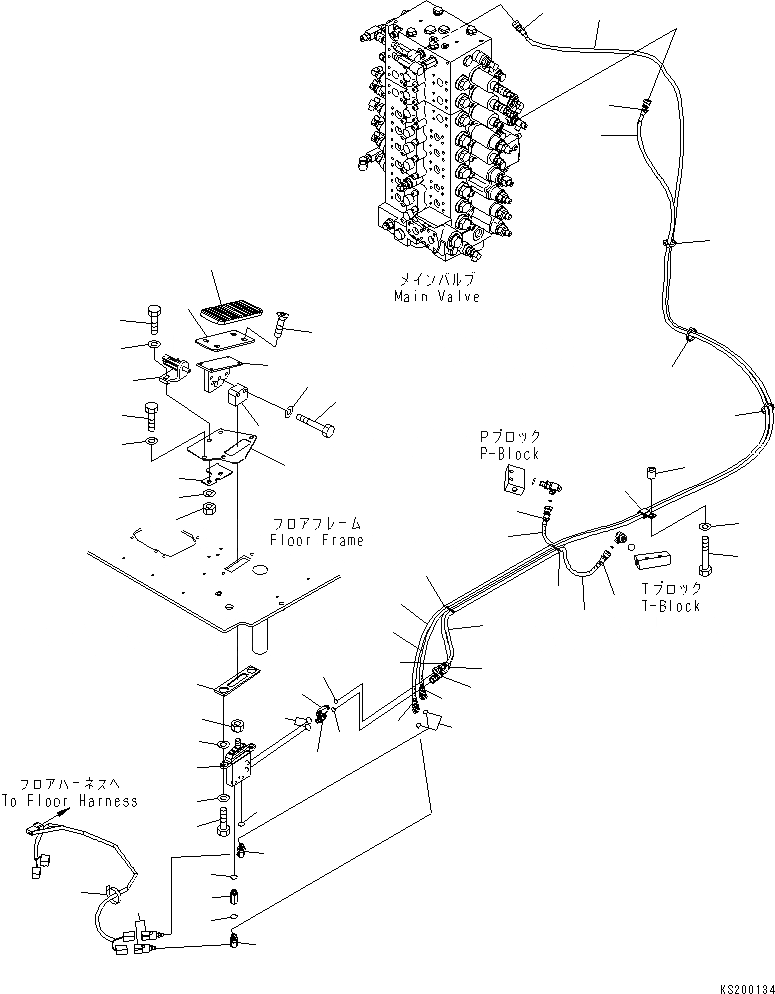

Запчасти Komatsu PC230NHD-8K ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
11
20
a
a
b
b
14
13
6
5
6
12
1
4
7
3
6
9
21
5
8
10
2
6
15
7
9
8
21
10
15
21
21
15
15
18
18
22
16
16
22
19
17
17
20
18
16
8
9
7
14
15
45
46
47
10
17
12
11
3
13
33
35
30
36
29
38
38
38
40
39
42
41
32
37
31
34
31
37
29
30
25
34
32
33
35
22
36
27
26
28
24
2
43
6
1
5
4
23
21
20
19
23
21
44
48
1
702-16-01230
PILOT VALVE
2
22U-54-25660
SEAL
3
20Y-43-41760
SEAT
4
01010-81025
BOLT
5
01643-31032
WASHER
6
01643-31032
WASHER
7
20Y-62-25360
BRACKET
8
01010-D1035
BOLT
9
01643-71032
WASHER
10
20Y-53-14220
PEDAL
|10
207-43-81250
PEDAL
11
01010-D1045
BOLT
12
01643-71032
WASHER
13
22U-54-25180
PLATE
14
01010-81020
BOLT
15
01643-31032
WASHER
16
207-43-81220
PLATE
17
01240-00816
SCREW
18
207-43-81240
CAP
19
20T-910-8660
NIPPLE
20
07000-12011
O-RING
21
20Y-62-52160
ELBOW
22
02896-11008
O-RING
23
07000-12011
O-RING
24
20Y-62-43470
NIPPLE
25
02896-11008
O-RING
26
11Y-62-12140
NIPPLE
27
02896-11008
O-RING
28
07000-12011
O-RING
29
20Y-62-K5720
HOSE
30
20Y-62-K5730
HOSE
31
208-62-72310
HOSE, 950MM
32
208-62-72650
HOSE, 1200MM
33
20Y-62-22790
BAND, RED
34
20Y-62-22820
BAND, BLUE
35
20Y-62-22840
BAND, BLACK
36
20Y-62-22860
BAND, BROWN
37
08034-20519
BAND
38
08034-20823
BAND
39
04435-51210
CLIP
40
195-33-11220
SPACER
41
01010-81050
BOLT
42
01643-31032
WASHER
43
01583-11408
NUT
44
206-06-61130
SWITCH
45
20Y-53-14130
BRACKET
46
01643-31032
WASHER
47
01580-11008
NUT
48
08034-20519
BAND
